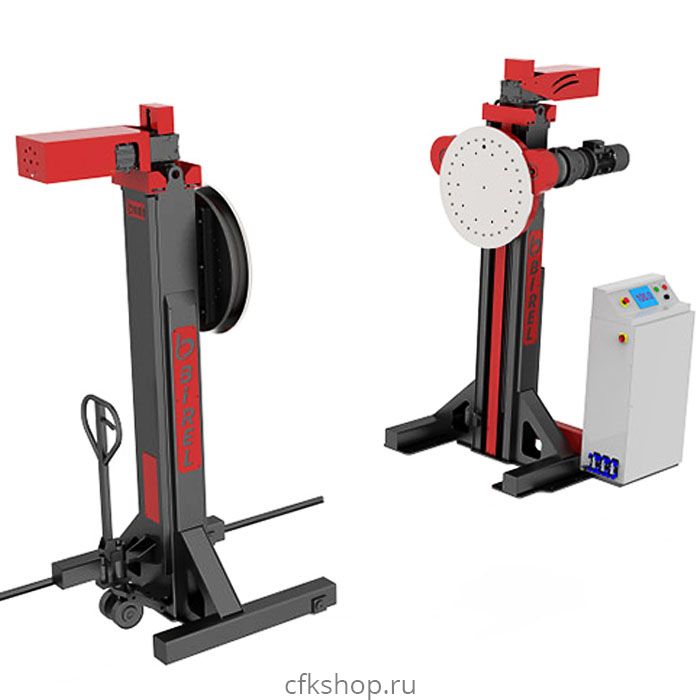

2-х осевой двухстоечный позиционер серии BEM
Технические характеристики
| Модель : BEM-G | Симв. | Ед.изм | BEM-1,5G | BEM-3G | BEM-5G | BEM-6G | BEM-8G | BEM-10G | BEM-12G |
| Грузоподъемность |
| кг | 1.500 | 3.000 | 5.000 | 6.000 | 8.000 | 10.000 | 12.000 |
| Скорость вращения |
| об/мин | 0,2-0,9 | 0,2-0,9 | 0,2-0,9 | 0,2-0,9 | 0,1-0,68 | 0,1-0,62 | 0,1-0,67 |
| Скорость подъема |
| мм/мин | 540 | 500 | 500 | 450 | 500 | 450 | 450 |
| Крутящий момент |
| Нм | 5.000 | 10.150 | 17.800 | 20.550 | 24.000 | 30.000 | 36.000 |
| Диапазон регулировки высоты оси вращения | H1-H2 | мм | 550-1550 | 550-1550 | 550-1800 | 550-1800 | 550-1800 | 550-1800 | 550-2000 |
| Смещение ц.т. | OF | мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Диаметр планшайбы | ØD | мм | 575 | 650 | 750 | 750 | 750 | 850 | 1.000 |
| Макс. Диаметр изделия |
| мм | 2.800 | 2.800 | 3.600 | 3.600 | 3.600 | 3.600 | 4.000 |
| Высота | H3 | мм | 2.240 | 2.260 | 2.560 | 2.560 | 2.580 | 2.580 | 2.790 |
| Длина | B | мм | 850 | 850 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 |
| Ширина | C | мм | 1.530 | 1.530 | 1.570 | 1.570 | 1.570 | 1.640 | 1.680 |
| Мощность привода вращения |
| кВт | 0,75x1 | 0,75x2 | 1,5x2 | 1,5x2 | 1,5x2 | 1,5x2 | 2,2x2 |
| Мощность привода подъема |
| кВт | 0,75x2 | 1,1x2 | 1,5x2 | 1,5x2 | 3x2 | 3x2 | 3x2 |
| Рельсовый ход | F1 – F2 | мм | 4000-6000 | 4000-6000 | 4000-6000 | 4000-6000 | 4000-6000 | 4000-6000 | 4000-6000 |
| Вес |
| кг | 1.400 | 1.570 | 2.000 | 2.030 | 2.220 | 2.400 | 2.630 |
Технические характеристики (2 стационарные стойки)
| Модель: BEM-S | Симв | Ед.изм | BEM-1,5S | BEM-3S | BEM-5S | BEM-6S | BEM-8S | BEM-10S | BEM-12S |
| Грузоподъемность |
| кг | 1500 | 3000 | 5000 | 6000 | 8000 | 10 000 | 12 000 |
| Скорость вращения |
| об/мин | 0,2-0,9 | 0,2-0,9 | 0,2-0,9 | 0,2-0,9 | 0,1-0,68 | 0,1-0,62 | 0,1-0,67 |
| Скорость подъема |
| мм/мин | 540 | 500 | 500 | 450 | 500 | 450 | 450 |
| Крутящий момент |
| Нм | 5.000 | 10.150 | 17.800 | 20.550 | 24.000 | 30.000 | 36.000 |
| Диапазон регулировки высоты оси вращения | H1-H2 | мм | 550-1550 | 550-1550 | 550-1800 | 550-1800 | 550-1800 | 550-1800 | 550-2000 |
| Смещение ц.т. | OF | мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Диаметр планшайбы | ØD | мм | 575 | 650 | 750 | 750 | 750 | 850 | 1.000 |
| Макс. Диаметр изделия |
| мм | 2.800 | 2.800 | 3.600 | 3.600 | 3.600 | 3.600 | 4.000 |
| Высота | H3 | мм | 2.240 | 2.260 | 2.560 | 2.560 | 2.580 | 2.580 | 2.790 |
| Длина | B | мм | 850 | 850 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 |
| Ширина | C | мм | 1.530 | 1.530 | 1.570 | 1.570 | 1.570 | 1.640 | 1.680 |
| Расстояние между планшайбами | L | мм | 6.000 | 6.000 | 6.000 | 6.000 | 6.000 | 6.000 | 6.000 |
| Мощность привода вращения |
| кВт | 0,75x1 | 0,75x2 | 1,5x2 | 1,5x2 | 1,5x2 | 1,5x2 | 2,2x2 |
| Мощность привода подъема |
| кВт | 0,75x2 | 1,1x2 | 1,5x2 | 1,5x2 | 3x2 | 3x2 | 3x2 |
| Вес |
| кг | 1.370 | 1.540 | 1.970 | 2.000 | 2.190 | 2.370 | 2.600 |
Использование позиционеров серии BEM обеспечивает:
- быструю сварку в удобном положении,
- оптимальные параметры сварки,
- минимизацию риска появления дефектов сварки,
- повышенное качество - меньше обработки и ремонта,
- точность, безопасность и эргономичность работы
Преимущества:
- Предназначен для работы с длинными предметами.
- Идеально подходит для сварки кольцевых швов, сборки сложные и длинномерных изделий.
- PLS система управление
- HMI управление (Человеко-машинный интерфейс)
- Механизированное вращение.
- Бесступенчатая регулировка высоты.
- Холостая секция может быть оборудована рельсовой тележкой для сварки элементов переменной длины.
- Максимальный вес заготовки до 12 000 кг (другие значения грузоподъемности доступны по запросу).
Доступны модели с широким диапазоном грузоподъемности, которые могут быть адаптированы к требованиям заказчика. Позиционеры оснащены бесступенчатой регулировкой высоты. Холостая секция может быть оборудована рельсовыми тележками для сварки элементов переменной длины.
Расчет допустимой нагрузки на позиционер.
Момент нагрузки всегда следует рассчитывать на основе расстояния от поверхности планшайбы до центра тяжести заготовки. При выборе позиционера необходимый крутящий момент для обрабатываемой детали необходимо сравнить с максимально допустимым крутящим моментом позиционера, указанным в таблице.
Крутящий момент (Нм) = G x Y
G (N) = масса заготовки (кг) x постоянная силы тяжести (гравитационная постоянная), примерно 10 (м/с2)
Y (см) = расстояние от центра планшайбы до центра тяжести заготовки.
HMI панель управления
На панели управления HMI имеется 20 программ (рекомендаций) по грузоподъемности и для каждой из 20-ти программ заданы безопасные значения высоты и угла вращения.
Дополнительные средства управления
 |  |  |  |
Возможно изготовление двухстоечного вращателя с двумя приводными стойками, с гидравлическим подъемом вместо электромеханического привода
