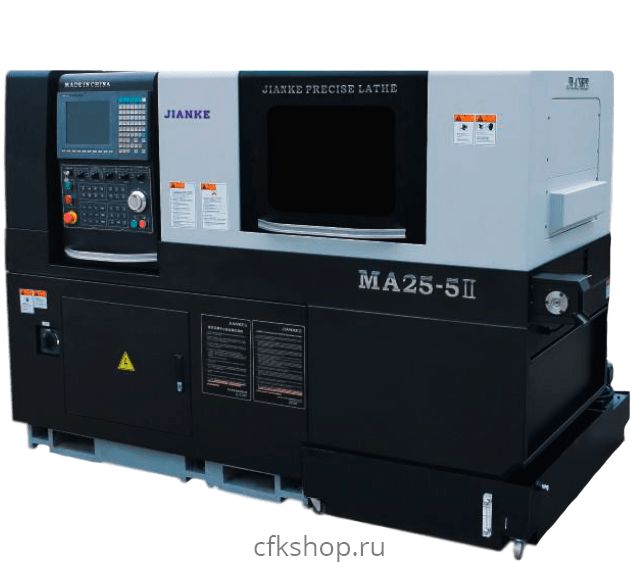

Автомат продольного точения с ЧПУ Jianke МА25-5 II
Характеристики товара
Производитель:
Код производителя:
Артикул
Габариты (д*ш*в):
2575x1480x1750 мм
Вес, кг:
2100
Количество осей:
6
Скорость шпинделя, об/мин:
10-8000
Перемещение по оси X, мм:
95
Перемещение по оси Z, мм:
320
Перемещение по оси Y, мм:
360
Макс. длина обработки, мм:
320
Мощность шпинделя, кВт:
3.7
Диаметр шпинделя, мм:
27
Повторяемость по осям, мм:
≤0,002
Радиальный инструмент, мм:
8
Потребляемая мощность, кВА:
15
Скорость быстрых перемещений, м/мин:
24
Точность позиционирования по осям X/Y/Z, мм:
≤0,003
Высота основного шпинделя, мм:
1018
Давление в пневмосети, Мпа:
0,4
Диаметр нарезания радиального приводного инструмента:
M8
Диаметр нарезания резьбы главного шпинделя:
M6x1.0
Дискретность, мм:
0,001
Допуск на биение шпинделя, мм:
≤0,004
Количество инструмента для наружной токарной обработки:
5 штук (12мм х 12мм) +1 (16 x 16vv)
Макс. диаметр обработки вспомогательного шпинделя, мм:
25
Макс. диаметр сверления в главном шпинделе, мм:
10
Макс. диаметр сверления во вспомогательном шпинделе, мм:
8
Мин. индексация по оси C главного и вспомогательного шпинделя, °:
0,001
Мощность вспомогательного шпинделя, кВт:
2,2
Мощность насоса подачи смазки, кВт:
0,24
Мощность насоса системы охлаждения, кВт:
0,22
Номинальная мощность радиального приводного инструмента, кВт:
0,75
Перемещение по оси X2, мм:
320
Перемещение по оси Z2, мм:
270
Приводной инструмент для наружной обработки:
2 шт. типа ER11 - фиксированный, 3 шт. типа ER16 (6000 об/мин)
Размер прутка, мм:
2-25
Скорость вспомогательного шпинделя, об/мин:
10-8000
Тип LCD:
Цветной экран
Тип системы управления:
Taiwan SYNTEC 200TA
Фиксированный инструмент для обработки в основном и противошпинделе:
4 шт. × ER16
Цена по запросу ₽
Описание
Jianke MA25-5 II- автомат продольного точения с ЧПУ с двумя шпинделями. Устройство механизма позволяет выполнять токарную и фрезерную обработку заготовок сложной формы в виде фланцев и валов, нарезать резьбы. Благодаря субшпинделю возможна двусторонняя обработка деталей.Преимущество пятиосевой обработки состоит в том, что можно использовать более короткие инструменты, поскольку комбинацию инструмент/держатель инструмента можно отделить от других, мешающих обработке, поверхностей или деталей на заготовке. Это особенно важно в пресс-формах и работе с пресс-формами. В этом случае использование удлинителей для инструментов обычно может достигать более глубоких поверхностей полости. Более короткие инструменты могут уменьшить вибрацию, благодаря чему можно достичь больших или более коротких разрезов, улучшить обработку поверхности и увеличить срок службы.
Особенности конструкции автоматов продольного точения JIANKE
Конструктивное исполнение модели MA25-5II
Диаграмма инструментов для противошпинделя
Схема позиционирования блоков инструментов
Компоновка станка с барфидером
