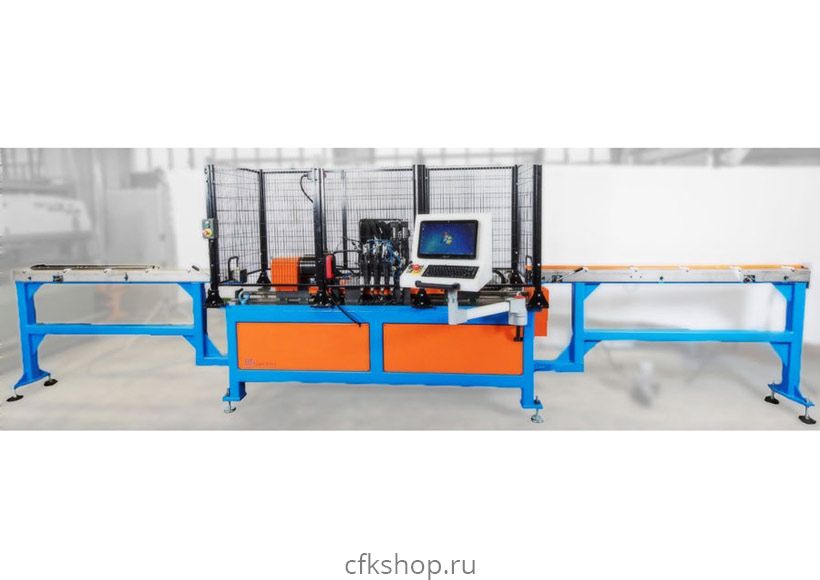

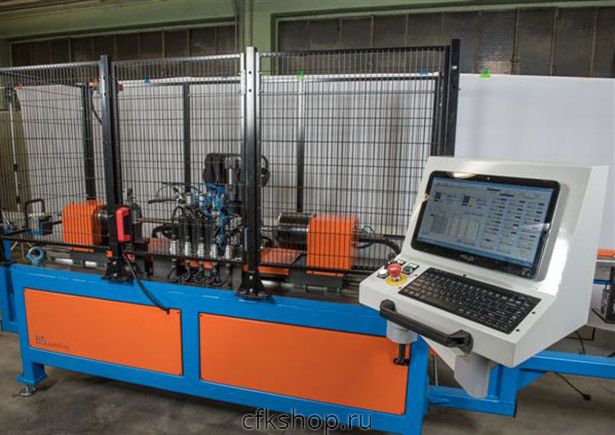

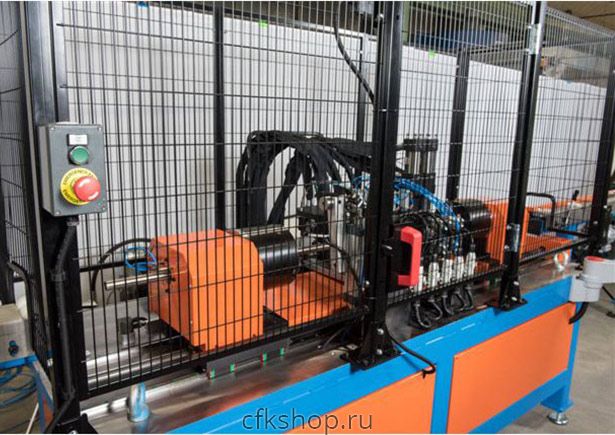

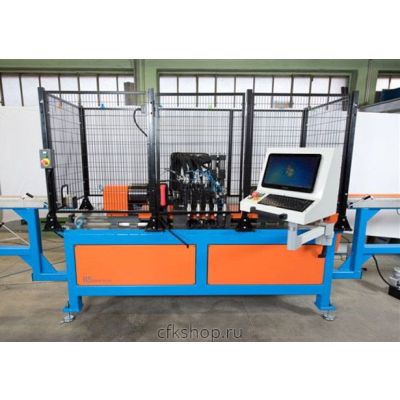

Автоматический пробивной станок для пробивки круглых труб

Станок PT5-2.2 предназначен для пробивки труб из стали и нержавейкидиаметром 25,4 мм и толщиной 1,2 мм. Пробиваются круглые отверстия с деформацией (без внутренней матрицы) глухие или сквозные диаметром 6,5, 7,2 и 8,2 мм.

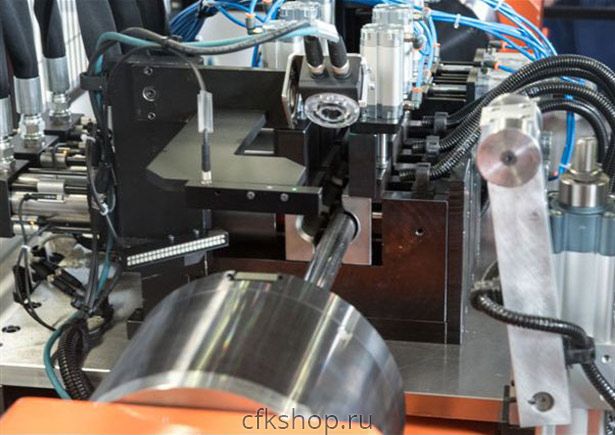

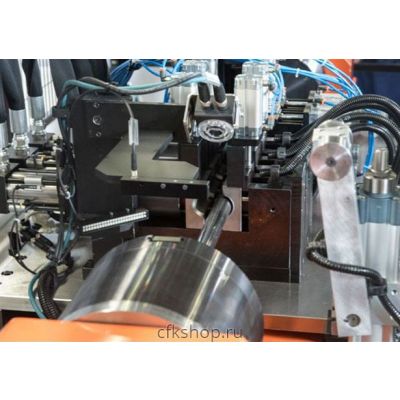

Стнок имеет пять пробивных устройств серии FOL T/I с гидроцилиндрами. Два устройства монтированы в вертикальном положении и три – в горизонтальном. Пробивают круглые отверстия с деформацией на двух плоскостях одновременно. Заменяя пуансоны, возможно пробивать отверстия различного диаметра. Заменяя внутреннее «гнездо» пробивного устройства, возможна пробивка труб различного диаметра. Каждое из устройств оснащено двумя пуансонами (сверху и снизу) и благодаря, контролируемым через ПЛК, пневматическим цилиндрам, активируются два или же один из пуансонов и как следствие, пробиваются или глухие или сквозные отверстия

Станок имеет две моторизированные оси и оснащен следующими компонентами:

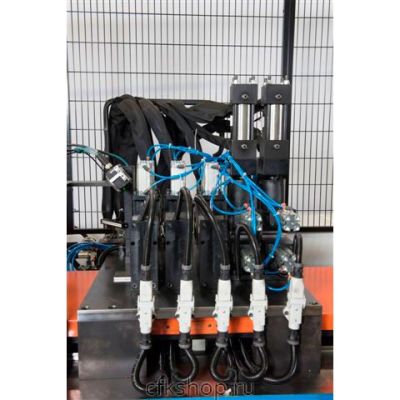

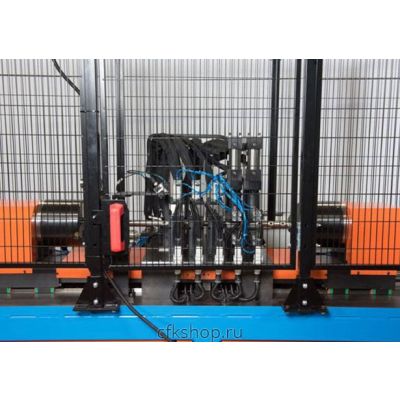

• Пять пробивых устройств серии FOL T/I с монтированными гидравлическими цилиндрами

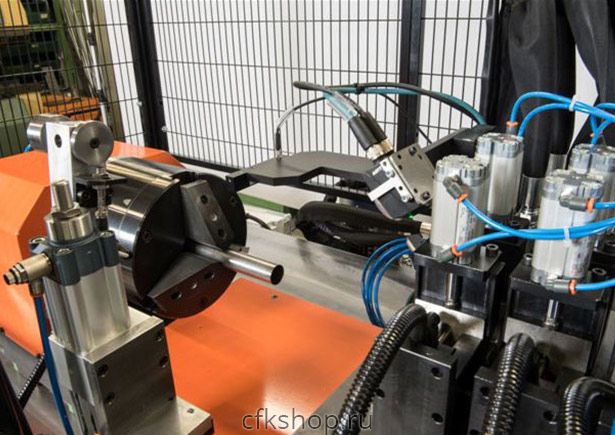

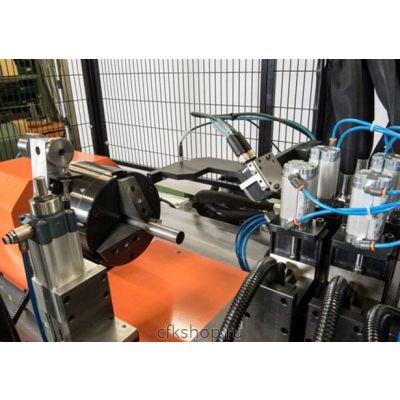

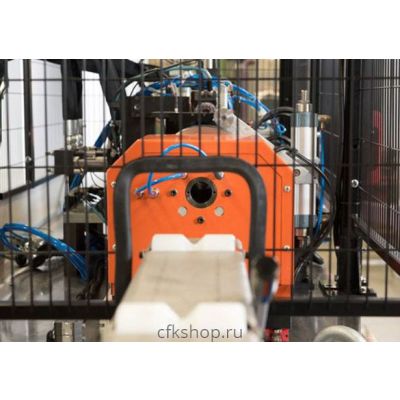

• Пара пневматических клещей захвата заготовки, вращающие трубы при их загрузке (для ориентировки положения сварного шва) и также во время самой пробивки (ось C). Клещи могут вращать заготовку на 360°.
• Два бесщёточных двигателя Siemens (для продвижения и вращения трубы)

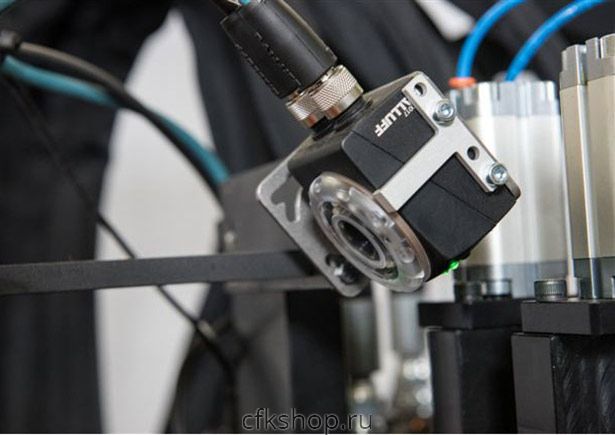

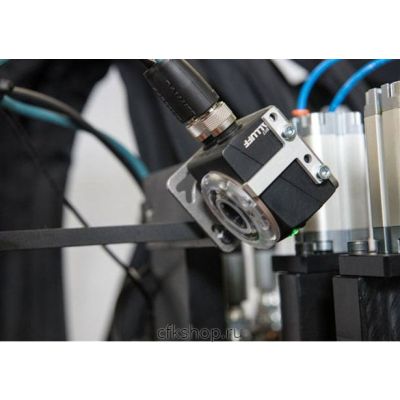

• Видеокамера для распознавания и ориентировки сварного шва
• ПЛК Siemens

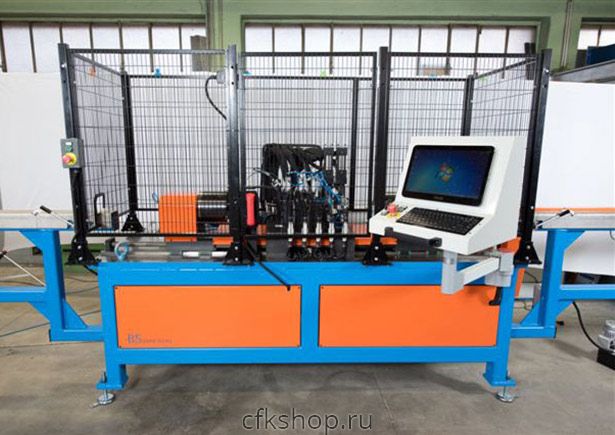

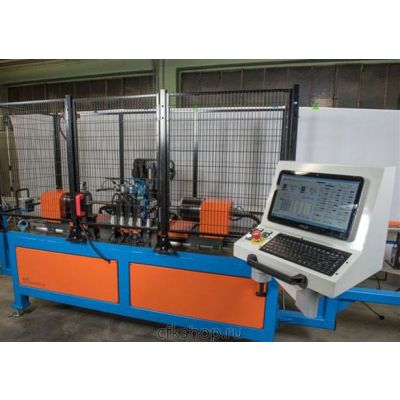

• Промышленный компьютер с сенсорным цветным экраном
• Устройство автоматической смазки заготовки

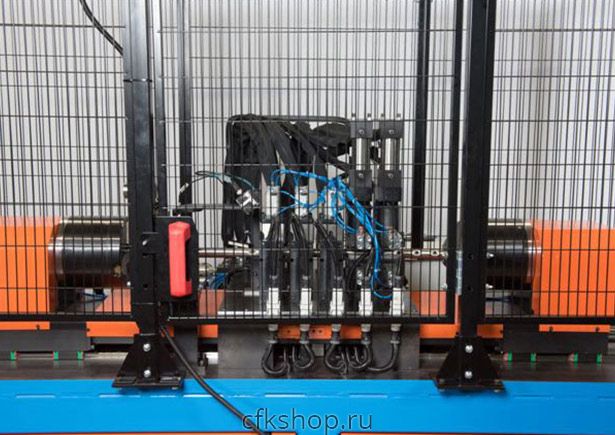

• Защитные ограждения из прозрачного полиуглерода Lexan
