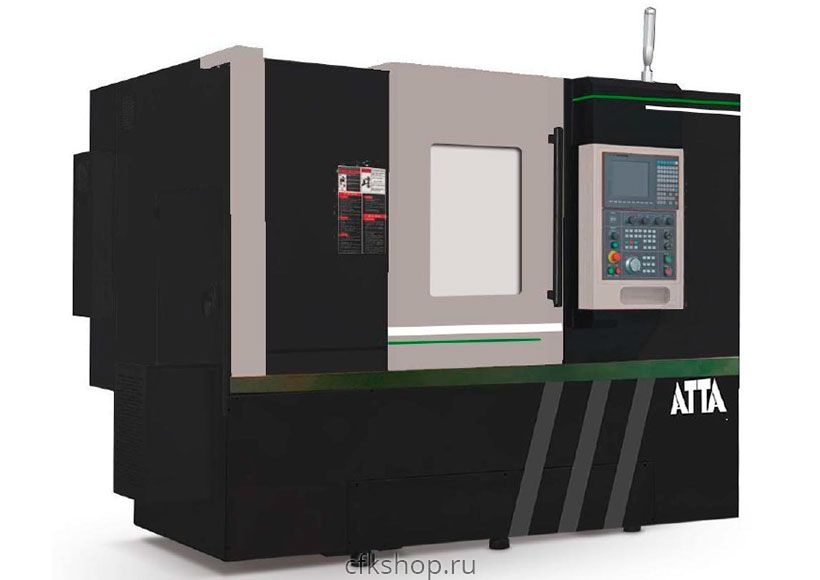

Двухшпиндельный токарный обрабатывающий центр ATTA HLA-600RS
Характеристики товара
Производитель:
Код производителя:
Артикул
Габариты (д*ш*в):
3100x1900x2000 мм
Вес, кг:
4800
Точность позиционирования, мм:
±0,003
Диаметр отверстия шпинделя, мм:
75
Общая мощность, кВт:
33
Макс. скорость вращения, об/мин:
6000
Торец шпинделя:
А2-6
Макс. диаметр обработки над суппортом, мм:
400
Мощность шпинделя, кВт:
11 / 15
Патрон, дюйм:
8
Ход по осям Z1/Z2, мм:
770 / 650
Макс. длина обработки прутка, мм:
620
Серводвигатель по оси Z1 / Z2, Нм:
15 / 11
Макс. диаметр обработки над станиной, мм:
600
Макс. диаметр сквозного отверстия, мм:
52 / 45
Ход по оси Y, мм:
±45
Торец противошпинделя:
А2-5
Повторяемость по осям, мм:
±0,003
Револьверная головка с сервоприводом:
BMT55 / 330 / 12 станций
Серводвигатель револьверной головки, Нм:
3
Фрезерная головка 0° (1 шт.):
ER32 / 4000 об/мин
Мощность противошпинделя, кВт:
12 (электрошпиндель)
Серводвигателя по оси X, Нм:
15 (с тормозом)
Серводвигателя по оси Y, Нм:
8
Фрезерная головка 90° (1шт.):
ER32 / 4000 об/мин
Размер патрона противошпинделя, дюйм:
6
Диаметр отверстия противошпинделя, мм:
56
Ход по оси X, мм:
400
Скорость быстрых перемещений, м/мин:
30
Размер расточного инструмента:
Ø32
Размер инструмента, мм:
25х25
Ширина линейной направляющей X/Z1/Z2/Y, мм:
35
Диаметр и шаг винта X/Z1/Z2/Y, мм:
40 / 10
Серводвигатель силовой головки, Нм:
11
Цена по запросу ₽
Описание
Основная конструкция корпуса, включая основание, суппорт, шпиндельную головку, каретку, субшпиндель, заднюю бабку и т.д., полностью изготовлены из литого чугуна Meehanite, обеспечивающего продолжительный срок службы без деформаций.
Высокопроизводительный серводвигатель приводит в действие предварительно натянутый шариковый винт.
На всех шпинделях используются линейные направляющие роликового типа.
Вспомогательный шпиндель оснащен встроенным двигателем, который может осуществлять непрерывную обработку от передачи заготовки к следующему процессу.
Стандартная конфигурация содержит индексацию 0,001° по оси C, а опции включают контурную обработку.
