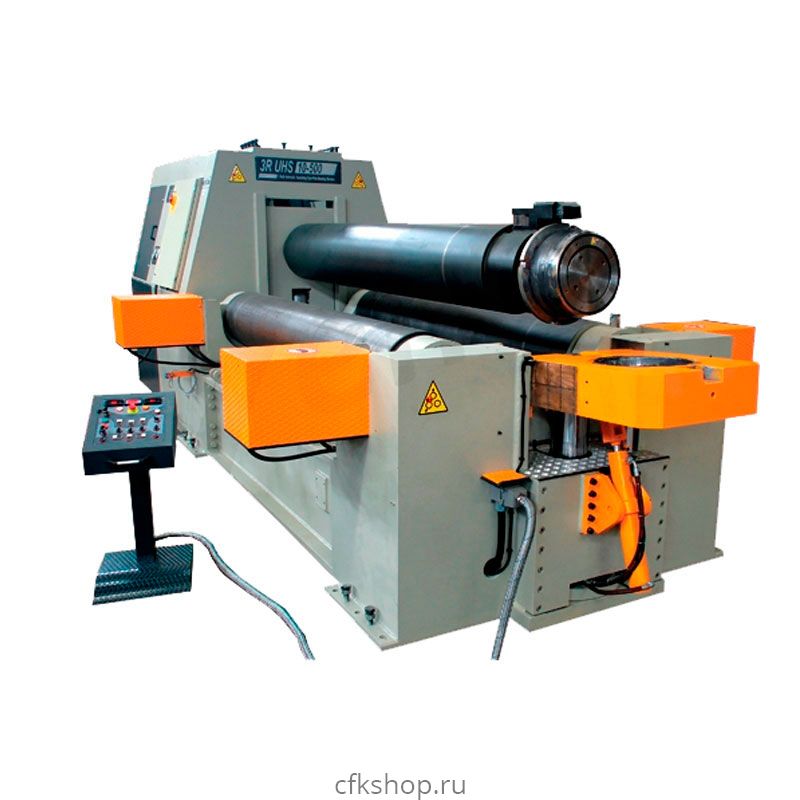

Гидравличесий 3х-валковый станок Sahinler серии 3R UHS
Цена по запросу ₽
Описание
Компания «Векпром» предлагает купить вальцы листогибочные серии 3R UHS производства Sahinler (Турция).Трёхвалковые машины серии 3R UHS обладают изменяемой геометрией и перемещением всех 3-х валов. Верхний вал перемещается по вертикали. Боковые валки перемещаются горизонтально, независимо друг от друга. Это служит для того чтобы изменять межцентровое расстояние между боковыми валами, которое может быть увеличено при гибке толстых листов, и уменьшено для тонких листов. Гидравлические двигатели приводят в движение все валы.
Оба боковых вала так же могут быть размещены в ассиметричной позиции для подгибки кромок листа. Операция подгибки кромок производится за счет вертикального давления верхним валом, по принципу работы вертикального листогибочного пресса. Гибочные вальцы 3R UHS имеют более широкие возможности, чем классические 3-х и 4-х валковые станки, благодаря конструкции позволяющей быстро заменить верхний вал на сменный вал другого диаметра.
Характеристики:
| Модель | Толщина листа, мм | Диам.верхнего вала, мм | Диаметр нижних валов, мм | Шир. гибки, мм | ||
| Без подгибки, d=5хD верх. валка | С подгибкой d=5 х D верх. валка | С подгибкой, d=1,5xD верх. валка | ||||
| 3R UHS 25-350 | 35 | 25 | 20 | 350 | 320 | 2550 |
| 3R UHS 25-400 | 50 | 40 | 30 | 400 | 360 | 2550 |
| 3R UHS 25-450 | 60 | 45 | 35 | 450 | 260 | 2550 |
| 3R UHS 25-500 | 70 | 55 | 45 | 500 | 460 | 2550 |
| 3R UHS 25-550 | 75 | 55 | 45 | 550 | 500 | 3550 |
| 3R UHS 30-350 | 33 | 20 | 16 | 350 | 320 | 3100 |
| 3R UHS 30-400 | 45 | 35 | 25 | 400 | 360 | 3100 |
| 3R UHS 30-450 | 55 | 40 | 30 | 450 | 260 | 3100 |
| 3R UHS 30-500 | 60 | 45 | 35 | 500 | 460 | 3100 |
| 3R UHS 30-550 | 65 | 50 | 40 | 550 | 500 | 3100 |
| 3R UHS 40-350 | 25 | 15 | 10 | 350 | 320 | 4100 |
| 3R UHS 40-400 | 34 | 20 | 15 | 400 | 360 | 4100 |
| 3R UHS 40-450 | 38 | 25 | 20 | 450 | 260 | 4100 |
| 3R UHS 40-500 | 45 | 30 | 25 | 500 | 460 | 4100 |
| 3R UHS 40-550 | 50 | 35 | 30 | 550 | 500 | 4100 |
Стандартная комплектация
Стандартная комплектация и конструктивные особенности:
- Высоко эффективны для гибки тяжелых листов
- Уменьшенные габариты машины позволяют осуществлять транспортировку на средних и больших машинах
- Наличие двух нижних горизонтально двигающихся валов означает также уменьшение рабочей высоты, что предполагает яму под фундамент меньшего размера и снижение нагрузки на анкерные крепления (на моделях самых малых размеров делать фундамент не требуется)
- Во время работы (стадии предварительной и основной гибки) лист постоянно находится в горизонтальном положении
- Крепкая конструкция и особенность геометрии модели 3R UHS дают возможность использовать ее по типу листогибочного пресса
- Получение качественных обечаек правильной формы цилиндрической (конической) при наличии сварных швов на заготовке и допустимых ГОСТ усилений сварных швов (выступы над поверхностью листа до 4 мм) при калибровке
- Машина наилучшим образом выполняет предварительную гибку с любым требуемым диаметром
- Имея возможность уменьшить расстояние между центрами нижних валов позволяет улучшить предварительную гибку при производстве труб меньшего диаметра и толщины
- Другим важным свойством машины 3R UHS является система верхнего формовочного валка. Его можно использовать как обычный листогибочный пресс, превосходно выполнять операции повторной гибки и калибровки готовых труб
- Таким же образом можно получить толстостенные конические детали путем гибки листа за несколько проходов
- На некоторых пирамидальных машинах с 3 и 4 валками необходимо наклонять верхний валок, чтобы снять изготовленную трубу. В машине 3R UHS это не является необходимым, следовательно, снятие трубы гораздо удобнее
- Большой рабочий ход позволяет достичь наилучших результатов гибки
- Может гнуть более тонкие листы в отличии от аналогичных по возможностям 3-х и 4-х валковых машин
- Возможность изготовления не симметричного конуса
- Индукционно упрочненые усилинные или кованные стальные валы sae 1050 (CK 45)
- 2-x скоростная рабочая система
- Приспособление для конической гибки
- Электронные системы синхронизации гидроцилиндров
