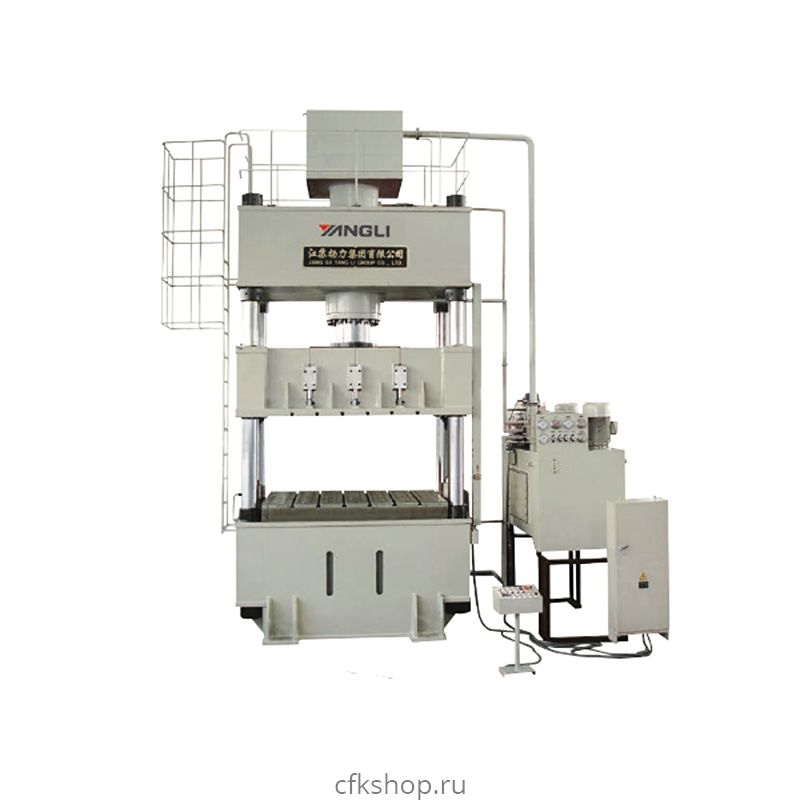

Гидравлические прессы для глубокой вытяжки Yangli YL27G-315

Пресс состоит из 3-х основных элементов (нижняя рама, верхняя рама и ползун) соединенных вместе при помощи 4-х колонн. Нижняя рама и верхняя рамы жестко зафиксированы на колоннах при помощи гаек, тем самым создавая жесткую замкнутую конструкцию. Точность настраивается при помощи регулировочных гаек с контргайками, расположенных в верхней части пресса.



Ползун перемещается по 4-м колоннам, используя их в качестве направляющих. Перемещение ползуна происходит при помощи гидроцилиндра, установленного в верхней раме пресса и подключенного к гидростанции, расположенной внизу. Регулировка холостого и рабочего хода производится путем перемещения концевых выключателей. Интегрированная система смазки гарантирует оптимальное скольжение. Гидравлический выталкиватель ползуна предлагается в качестве опции.

В нижнюю раму интегрирована гидравлическая подушка, стол которой перемещается по 6-ти направляющим, и подштамповая плита с Т-образными пазами и отверстиями для выталкивателей. Интегрированная система смазки направляющих обеспечивает надежную работу подушки.

Гидростанция включает в себя: гидробак с указателем уровня/температуры масла и люком для обслуживания, насос с электромотором, гидрораспределительную панель с клапанами, регуляторы давления с манометрами. Настраивается рабочее давление, скорость холостого и рабочего хода.

Отдельная кнопочная панель управления позволяет управлять прессом в ручном и полуавтоматическом режимах. В системе пресса используются компоненты от известных мировых брендов, таких как «Siemens», «Schneider» и «Omron».
