Компактный прутковый токарный автомат Richyoung серии RIC-TC21G
Характеристики товара
Производитель:
Код производителя:
RIC-TC21G
Габариты (д*ш*в):
1750x1410x1730 мм
Вес, кг:
1400
Мощность, кВт:
3.7
Перемещение по оси Z, мм:
100
Макс. диаметр обрабатываемой детали, мм:
135
Перемещение по оси Х, мм:
300
Объем бака СОЖ, л:
45
Макс. диаметр обработки над станиной, мм:
500
Конус шпинделя:
А2-3
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
50
Макс. частота вращения шпинделя, об/мин:
6000
Модель патрона:
гидравлический 5”
Скорость подачи по оси X, мм/мин:
15000
Скорость подачи по оси Z, мм/мин:
15000
Количество слотов для инструментов:
8
Диаметр обрабатываемого прутка, мм:
32
Макс. размер резца, мм:
16
Макс. длина обрабатываемой детали, мм:
100
Скорость подачи по оси Y, мм/мин:
15000
Цена по запросу ₽
Описание

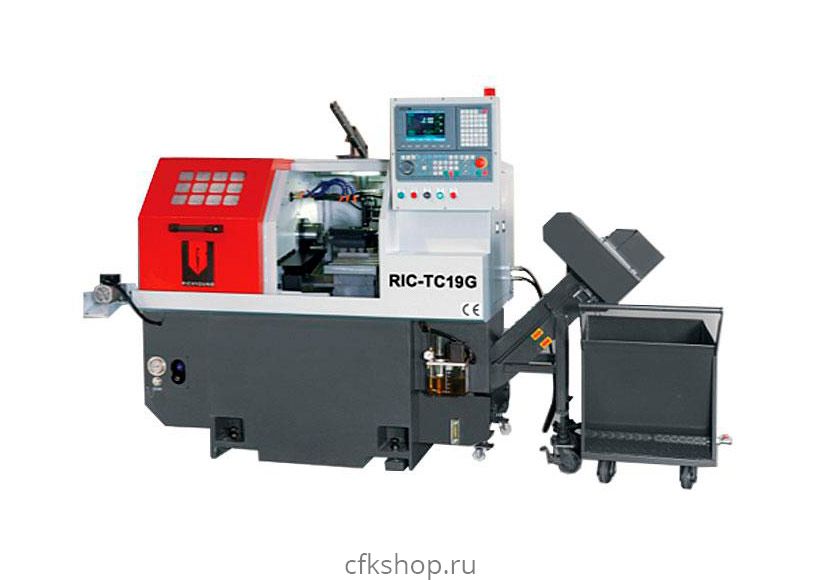

Компактный токарный обрабатывающий центр RIC-TC19G/TC21G и TC21GM от тайваньского производителя Richyoung с различной конфигурацией инструментального стола, в том числе с приводной фрезерной головой и осью Y, позволяет проводить все необходимые процессы в токарной обработке, а также некоторые процессы фрезерования, сверлить внеосевые и торцевые отверстия, нарезать резьбу и проводить фрезеровку пазов, уступов и лысок. Станки RIC-TC серии позволяет проводить комплексную обработку заготовок на небольшом производстве при среднесерийном и мелкосерийном выпуске продукции.
Сравнительные технические характеристики
| Шпиндель | TC19G | TC21G | TC21GM |
| Мощность шпинделя, кВт | 2,2 | 3,7 | 4,5 |
| Конец шпинделя | А2-3 | А2-3 | А2-3 |
| Диаметр прутка, мм | 25 | 32 | 32 |
| Скорость вращения шпинделя, об/мин | 50-6000 | ||
| Патрон, гидравлический | 4” | 5” | 5” |
| Параметры изделия | |||
| Диаметр над станиной, мм | 480 | 500 | 500 |
| Максимальный диаметр обточки, мм | 110 | 135 | 32 |
| Максимальная рабочая длина, мм | 100 | 100 | 75 |
| Инструментальный стол | + ось Y | ||
| Количество инструмента | 4 | 5 | 8 |
| Размер резца, мм | 16x16 | 16x16 | 16x16 |
| Диаметр осевого инструмента, мм | ф25 | ф25 | ф25 |
| Параметры суппорта и рабочих ходов | |||
| Ход Ось X, мм | 200 | 300 | 260 |
| Мощность сервоприводов по осям, кВт | 0.4 | 0.75 | 0.75 |
| Ход Ось Z, мм | 160 | 100 | 100 |
| Ход Ось Y, мм | - | - | 185 |
| Быстрый ход (оси X, Y, Z) м/мин | 15 | 15 | 15 |
| Длина, мм | 1700 | 1750 | 1750 |
| Ширина, мм | 1270 | 1410 | 1410 |
| Высота, мм | 1620 | 1730 | 1730 |
| Емкость бака СОЖ, л | 45 | 45 | 45 |
| Масса станка, кг | 1350 | 1400 | 1700 |
 |  |  |
| 4 приводных инструмента | Податчик деталей под чертёж заказчика | Цельнолитая станина с сервоприводом |
ДИАГРАММА ПЕРЕМЕЩЕНИЯ ИНСТРУМЕНТА С ПРИВОДНЫМ
ИНСТРУМЕНТАЛЬНЫМ СТОЛОМ:
Стандартная комплектация
- Трёхкулачковый гидравлический патрон 6” с мягкими и твёрдыми кулачками
- Инструментальная голова
- Коробка с инструментами
- Конвейер стружки и тележка
Дополнительная комплектация
- Деталеуловитель
- Трансформатор 15 кВА
- Податчик прутка 1,2 метра
