Кромкофрезерная машина Cevisa CHP 12
Характеристики товара
Производитель:
Код производителя:
CHP 12
Вес, кг:
65
Рабочая скорость, м/мин:
2.6
Мощность привода, кВт:
3
Параметры сети, В:
380
Угол фаски, °:
22.5 - 45
Размер фаски, мм:
6-40
Цена по запросу ₽
Описание

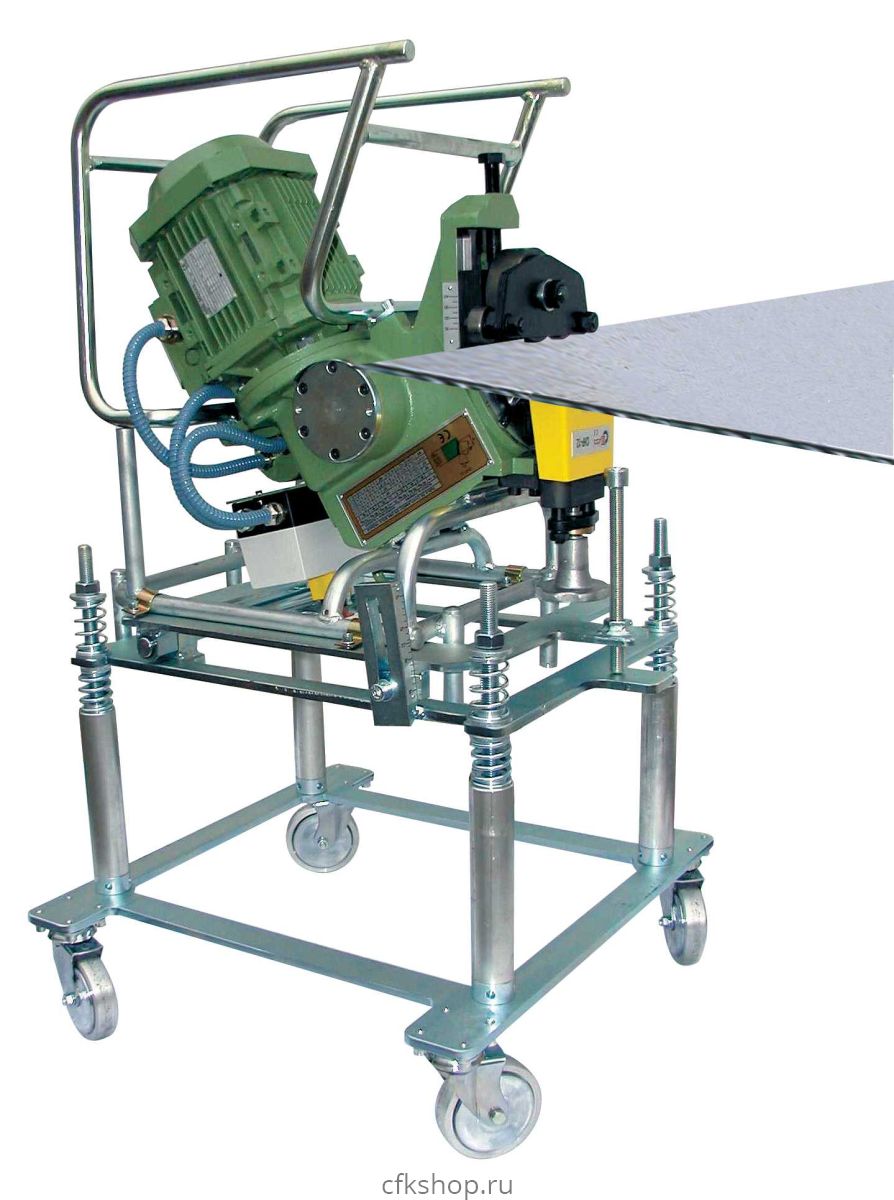

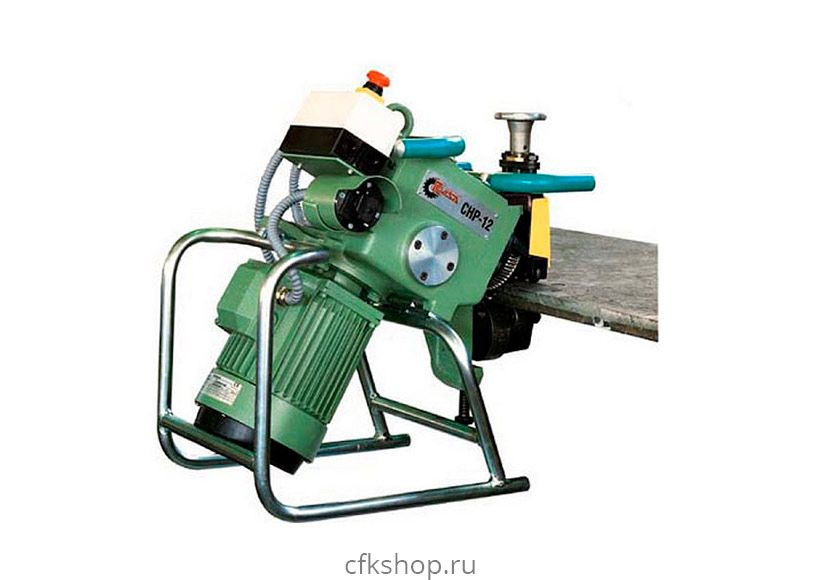

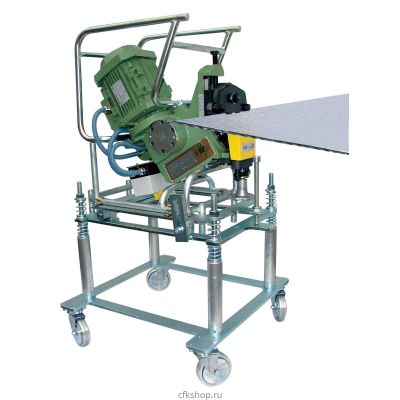

Кромкоскалывающий агрегат СНР-12 предназначен для разделки как односторонних, так и двухсторонних кромок листовых материалов из углеродистой и нержавеющей сталей, а также из алюминия и его сплавов под сварку.Агрегат может применяться как в настольном варианте (для обработки кромки под сварку на деталях малой и средней величины, подаваемых вручную), так и в мобильном (например расположив агрегат непосредственно на кромке заготовки без применения дополнительных приспособлений, а также на балансире или тележке для обработки кромки под сварку на деталях крупных размеров, расположенных на рабочем столе). Конструкция агрегата обеспечивает механическую подачу материала в стационарном и перемещение машины по заготовке в мобильном вариантах, возможность экстренного отключения систем, а также предохраняет электрические цепи от перегрузок.
Дополнительные приспособления: угловые устройства (22.5°, 25°, 35°, 37.5°, 45°), фреза по нержавеющей стали, фреза по алюминию, колесная подставка.
| Угол фаски | 22,5° -45° |
| Толщина обрабатываемого листа, мм | 6-40 |
| Глубина обработки, мм | 8,5 |
| Мощность, Вт | 3000 |
| Подача, м/мин | 2,6 |
| Диаметр фрезы, мм | 93 |

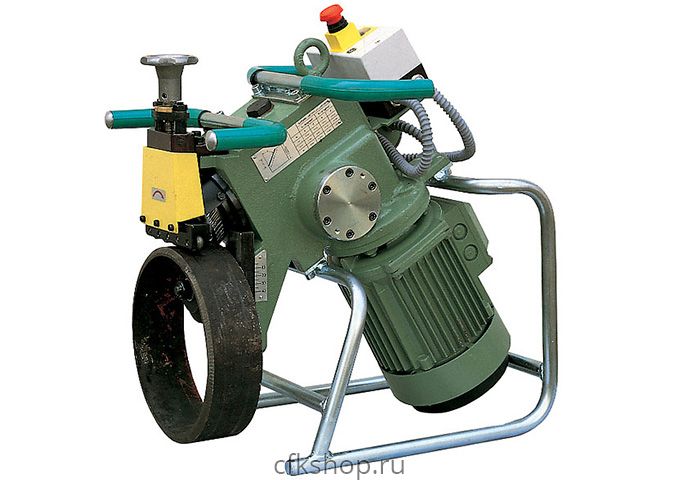

| Обработка труб, мм | от 100 |
| Напряжение питания, В | 380 |
| Вес, кг | 65 |
 | | Углеродистая сталь | |||||
| 40 кг/мм2 | 50 кг/мм2 | 60 кг/мм2 | |||||
| a | w | d | w | d | w | d | |
| 22.5'' | 12 | 11 | 10 | 9 | 8 | 7.5 | |
| 30'' | 12 | 10 | 10 | 8.5 | 8 | 7 | |
| 35'' | 12 | 9.5 | 10 | 8 | 8 | 6.5 | |
| 37.5'' | 12 | 9 | 10 | 7.5 | 8 | 6 | |
| 45'' | 12 | 8.5 | 10 | 7 | 8 | 5.5 | |
| | Нержавеющая сталь | ||||||
| 50 кг/мм2 | 60 кг/мм2 | 70 кг/мм2 | |||||
| a | w | d | w | d | w | d | |
| 22.5'' | 6 | 5.5 | 5 | 4.5 | 4.2 | 3.8 | |
| 30'' | 6 | 5 | 5 | 4.3 | 4.2 | 3.6 | |
| 35'' | 6 | 5 | 5 | 4 | 4.2 | 3.5 | |
| 37.5'' | 6 | 4.5 | 5 | 4 | 4.2 | 3.3 | |
| 45'' | 6 | 4 | 5 | 3.5 | 4.2 | 3 | |
Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР-12 в зависимости от твердости материала.
Значения, приводимые в таблице:
а - угол фаски
w - ширина фаски
d - глубина фаски (глубина разделки) (катет)
R - твердость металла
Значения, приводимые в таблице:
а - угол фаски
w - ширина фаски
d - глубина фаски (глубина разделки) (катет)
R - твердость металла
