Кромкофрезерная машина Cevisa CHP 12G
Характеристики товара
Производитель:
Код производителя:
CHP 12G
Вес, кг:
110
Рабочая скорость, м/мин:
2.6
Мощность привода, кВт:
3
Параметры сети, В:
380
Угол фаски, °:
25 - 45
Размер фаски, мм:
6-30
Цена по запросу ₽
Описание

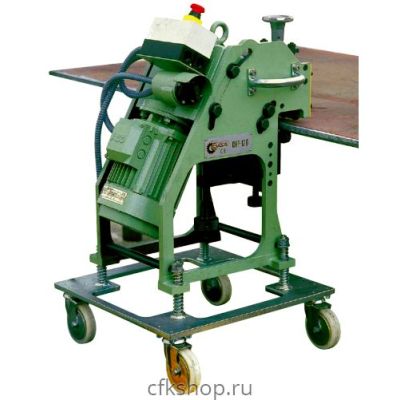

Кромкоскалывающий агрегат CHP-12 G выполнен на колесной подставке и может использоваться как в обычном, так и в «перевернутом виде» - для снятия фаски под сварку с нижней стороны стального листа.Обычно применяется в паре с моделью CНР-12. Аппарат CНР-12 - для обработки кромки с верхней стороны, а СНР-12G - с нижней.

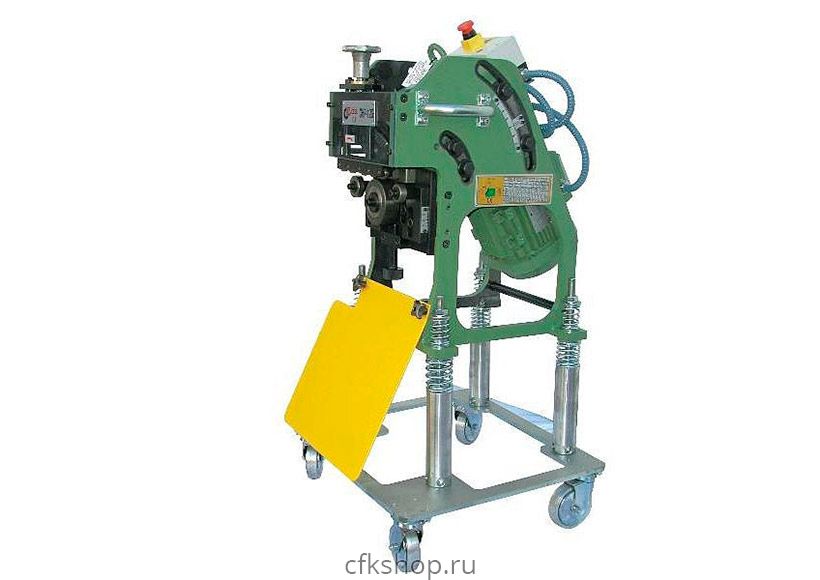

Для удобства работы тяжелый агрегат оснащен регулируемой по высоте колесной подставкой. При необходимости аппарат можно снять с подставки и использовать в стационарном варианте. Автоматическая подача обеспечивает равномерную ширину фаски по всей длине. Скорость подачи равна скорости вращения фрезы: 2,6 м/мин. Обработка происходит путем скалывания фрезой, качество получаемой поверхности - грубое (достаточное для сварки).

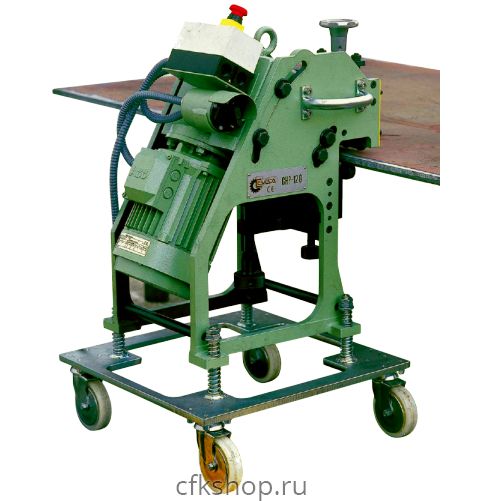

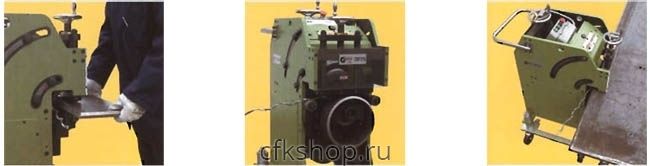

При снятии фаски на крупногабаритной заготовке или стальном листе – агрегат регулируется по высоте и устанавливается непосредственно на нее, без помощи дополнительных приспособлений. Оператору необходимо лишь направить аппарат, а кромкоскалывающий агрегат на колесной подставке самостоятельно обработает кромку от начала до конца детали. При обработке кромок на небольших заготовках – детали подаются вручную.
Характеристики:
| Угол фаски | 25° -45° |
| Толщина обрабатываемого листа, мм | 6-30 |
| Глубина обработки, мм | 8,5 |
| Мощность, Вт | 3000 |
| Подача, м/мин | 2,6 |
| Диаметр фрезы, мм | 93 |
| Обработка труб, мм | от 100 |
| Напряжение питания, В | 380 |
| Вес, кг | 110 |
| | | Углеродистая сталь | |||||
| 40 кг/мм2 | 50 кг/мм2 | 60 кг/мм2 | |||||
| a | w | d | w | d | w | d | |
| 22.5'' | 12 | 11 | 10 | 9 | 8 | 7.5 | |
| 30'' | 12 | 10 | 10 | 8.5 | 8 | 7 | |
| 35'' | 12 | 9.5 | 10 | 8 | 8 | 6.5 | |
| 37.5'' | 12 | 9 | 10 | 7.5 | 8 | 6 | |
| 45'' | 12 | 8.5 | 10 | 7 | 8 | 5.5 | |
| | Нержавеющая сталь | ||||||
| 50 кг/мм2 | 60 кг/мм2 | 70 кг/мм2 | |||||
| a | w | d | w | d | w | d | |
| 22.5'' | 6 | 5.5 | 5 | 4.5 | 4.2 | 3.8 | |
| 30'' | 6 | 5 | 5 | 4.3 | 4.2 | 3.6 | |
| 35'' | 6 | 5 | 5 | 4 | 4.2 | 3.5 | |
| 37.5'' | 6 | 4.5 | 5 | 4 | 4.2 | 3.3 | |
| 45'' | 6 | 4 | 5 | 3.5 | 4.2 | 3 | |
