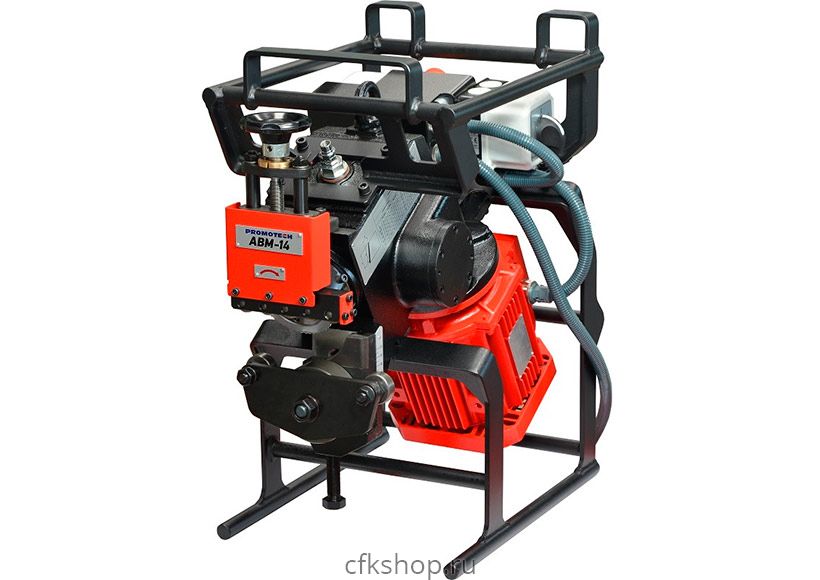

Кромкоскалыватель для листов и труб ABM-14

Каталог / Промышленное оборудование и мебель / Заготовительное производство / Фаскосъемные станки / Кромкофрезерные машины

Характеристики товара

Производитель:

Promotech

Код производителя:

Артикул

Вес, кг:

Рабочая скорость, м/мин:

2.6

Мощность привода, кВт:

2.4

Параметры сети, В:

400

Угол фаски, °:

Ширина фаски, мм:

Размер фаски, мм:

6-40

793 800 ₽

Описание
Комплектация

Описание

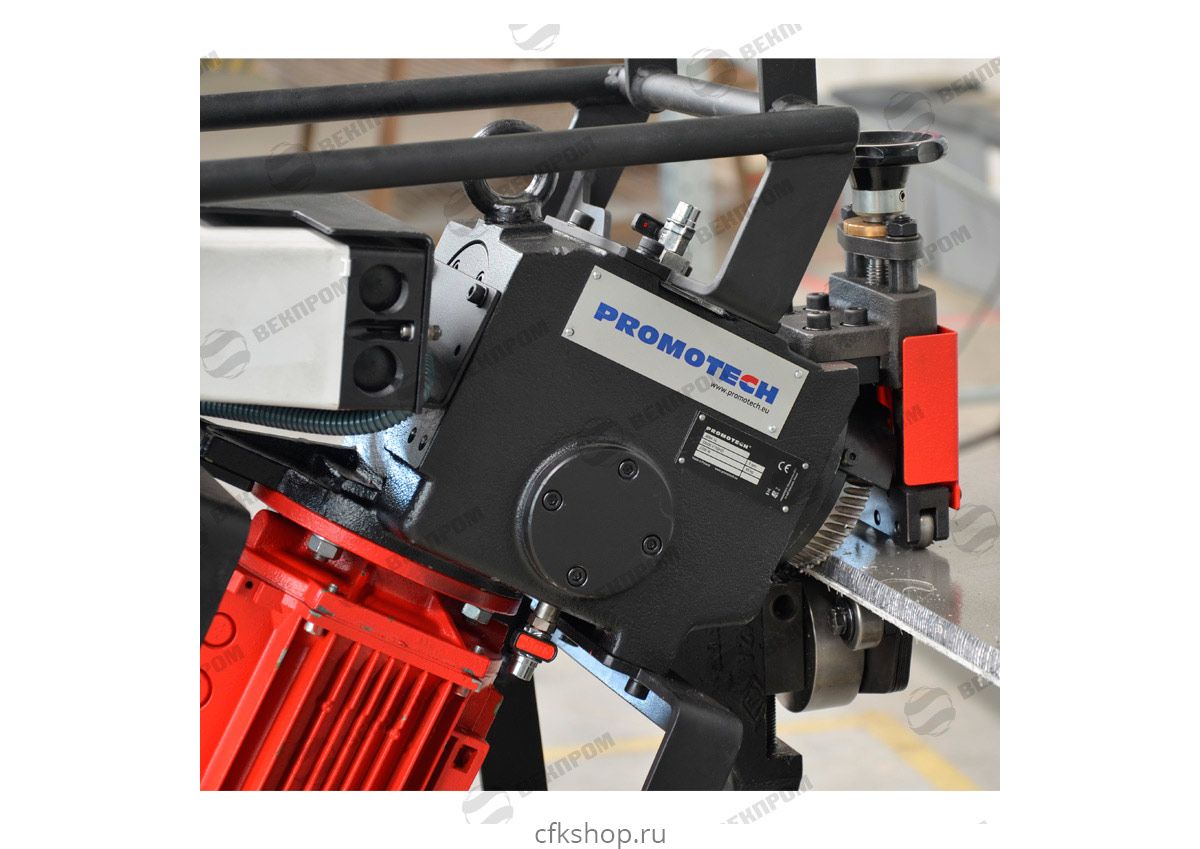

Машина для обработки кромки ABM-14 предназначена для обработки листов и труб, изготовленных из углеродистой стали, высоколегированной, нержавеющей, а также из сплавов алюминия. Снимает фаску 30° на листах, шириной минимум 55 мм. и трубах с внутренним диаметром минимум 100 мм. Максимальная ширина фаски составляет 14 мм. для материалов со стойкостью на разрыв Использование дополнительных направляющих позволяет снимать фаску под углами 22,5°, 25°, 35°, 37,5° или 45°. Машина оснащена функцией реверса, что не позволяет фрезе застревать в заготовке.


Ширина фаски до 14 мм	Угол фаски 30°, опционально 22,5°, 25°, 35°, 37,5 °, 45°	Толщина заготовки 6-40 мм

Верхняя фаска	Нижняя фаска	Снятие фаски с внешнего края трубы

	Максимальная ширина/высота фаски за один проход
	Углеродистая сталь
	R_m ≤ 392 MPa		R_m = 392–490 MPa		R_m = 490–588 MPa
β	b [мм]	a [мм]	b [мм]	a [мм]	b [мм]	a [мм]
22,5°	12	11	10	9	8	7,5
30°	12	10	10	8,5	8	7
35°	12	9,5	10	8	8	6,5
37,5°	12	9	10	7,5	8	6
45°	12	8,5	10	7	8	5,5
	Сталь нержавеющая/высоколегированная
	R_m < 490 MPa		R_m = 490–588 MPa		R_m = 588–686 MPa
22,5°	6	5,5	5	4,5	4,2	3,8
30°	6	5	5	4,3	4,2	3,6
35°	6	5	5	4	4,2	3,5
37,5°	6	4,5	5	4	4,2	3,3
45°	6	4	5	3,5	4,2	3

Стандартная комплектация

Автоматический кромкорез ABM-14.
Фреза по нержавеющей стали.
Приспособления для демонтажа фрезы.
Вал для обработки труб.
Шайба для обработки труб.
Гаечные ключи: 12-13 мм, 18-19 мм, 24-26 мм.
Шестигранные ключи: 5 и 6 мм.
Руководство по эксплуатации.

Дополнительная комплектация

Фреза для углеродистой стали, арт. FRZ-000586.
Фреза для нержавеющей стали, арт. FRZ-000588.
Фреза для алюминия, арт. FRZ-000587.
Приспособления для выставления углов: 22,5°, арт. PRW-000100; 25°, арт. PRW-000101; 30°, арт. PRW-000105; 35°, арт. PRW-000102; 37,5°, арт. PRW-000103; 45°, арт. PRW-000104.
Приспособления для демонтажа фрезы, арт. SCG-000002.
Вал для обработки труб, арт. TRZ-000017.
Шайба для обработки труб, арт. PDK-000240.

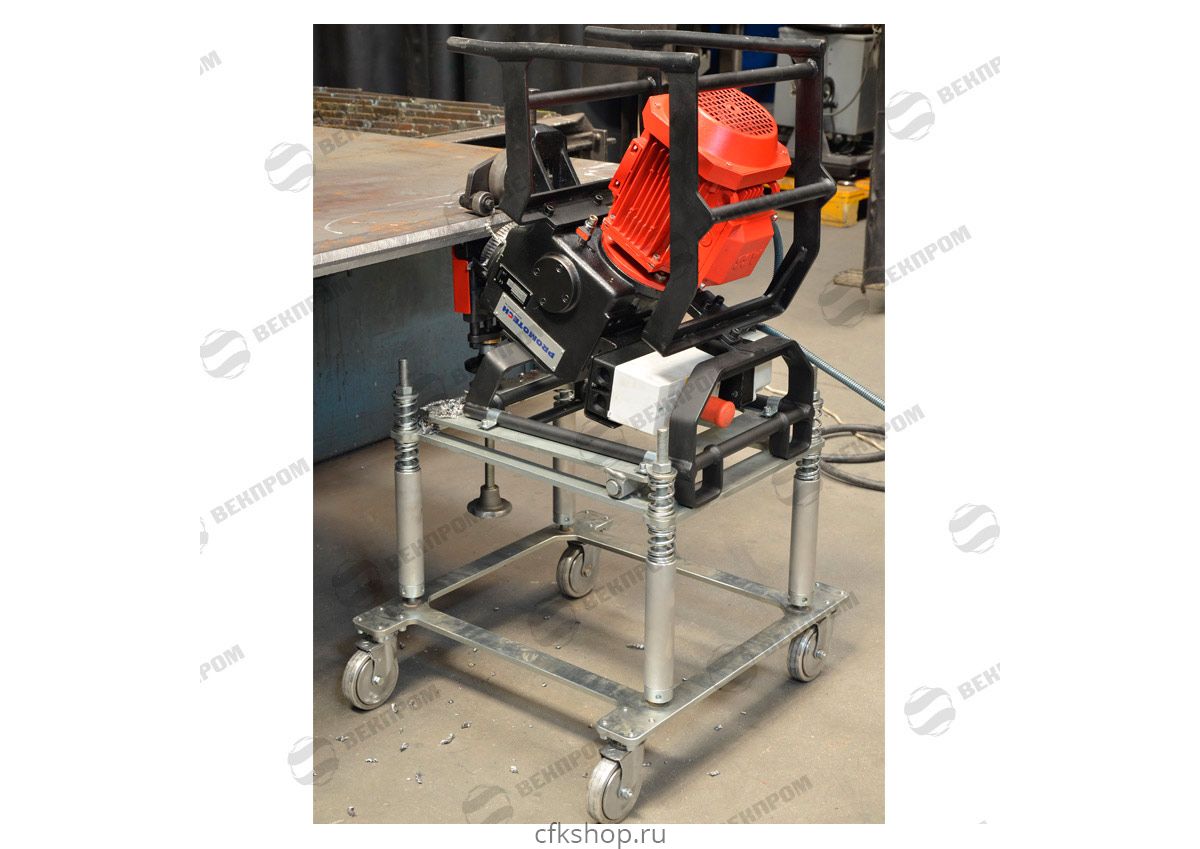

Передвижная тележка, арт. WOZ-000009.
