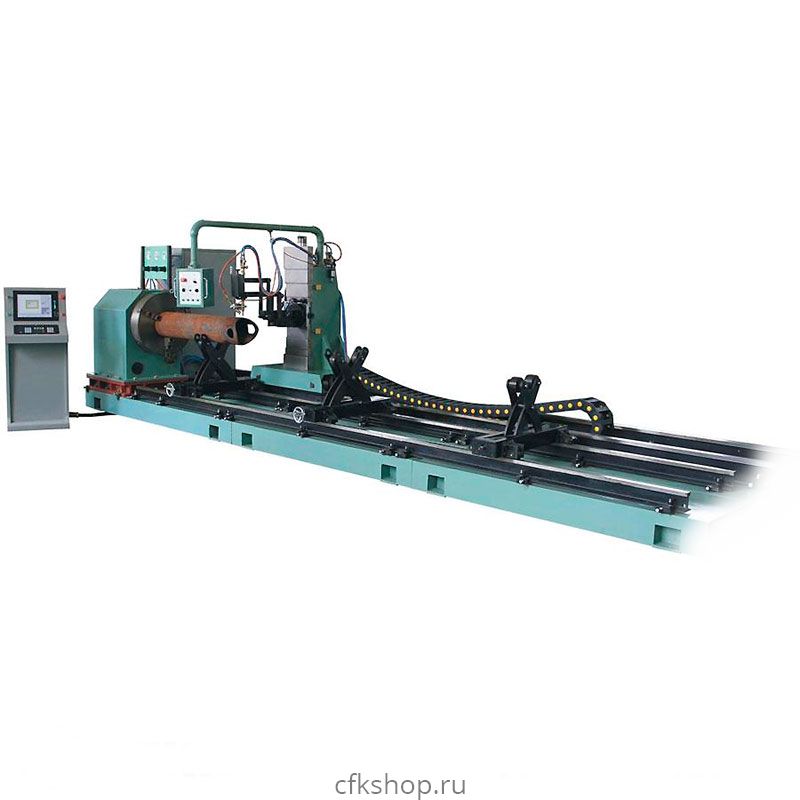

Машина для профильной резки труб с ЧПУ CNCТG-700
Цена по запросу ₽
Описание
Для нужд производителей стальных конструкций, с целью подготовки торцов круглых труб по технологии 3D предлагаем высокоэффективную машину профильной резки, которая производит резку элементов, входящих в состав трубных узлов, со снятием фаски под сварку.
Характеристики:
Установки газо-плазменной резки с ЧПУ серии CNCТG-700 широко используются для раскроя труб в строительстве, кораблестроении, энергетических установках, нефтехимии, машиностроении и металлургии. По индивидуальному заказу установки могут быть приспособлены для резки кислород-ацетилен, кислород-пропан и/или для плазменной резки. Максимальные и минимальные диаметры труб, длина обработки – могут подбираться по требованию заказчика. Круговая система координат используется для управления 3-5 осями в соответствии с производственной необходимостью. Установка CNCТG оборудована колонной с числовым программным управлением по 5-и осям. Установка также оборудована устройством ввода параметров, с интуитивно понятным интерфейсом, режимом резки фаски с фиксированным или изменяющимся углом, устройство измерения овальности, автоподжигом, предварительным нагревом и самонастраивающейся скоростью резки| Диаметр трубы | 60-700 мм |
| Длина трубы | 4, 6, 8, 10, 12, 14 м |
| Количество роликов | 2, 3, 4, 5, 6 шт |
| Система управления | Micro EDGE/EDGE Pro/Aupal Простой интерфейс, сенсорный экран, USB вход |
| Сервоприводы | Panaconic, Япония |
| Механическая система | Многоосевой контроллер управления перемещениями и положением режущей горелки на детали Высокоточная коробка передач: SEW, Германия |
| Толщина резки: Плазма Газ | прожиг 32 мм 50 мм краевой рез 38 мм 60 мм |
| Обрабатываемые материалы | низкоуглеродистая сталь, нержавеющая сталь, алюминий |
| Электропитание: | 220 В переменного тока, 50 Гц, 3 фазы |
| Число управляемых осей | 3-5 (функция обработки фасок), сенсор контроля высоты |
| Средства безопасности | Все движущиеся компоненты оборудованы устройством защиты от столкновения или концевыми выключателями |
| Соотношение эллиптичности обрабатываемой детали: | ≤ 2% |
| Скорость резки газом | 50-750 мм/мин |
| Скорость резки плазмой | 50 - 5500 мм/мин |
| Скорость горизонтального перемещения | 6000 мм/мин |
| Угол перемещения резака влево / вправо | ≤±45° |
| Точность расположения обрабатываемой детали в длину | 0,2 мм/2000 мм |
| Общая точность установки осей | ≤±0,5 мм |
