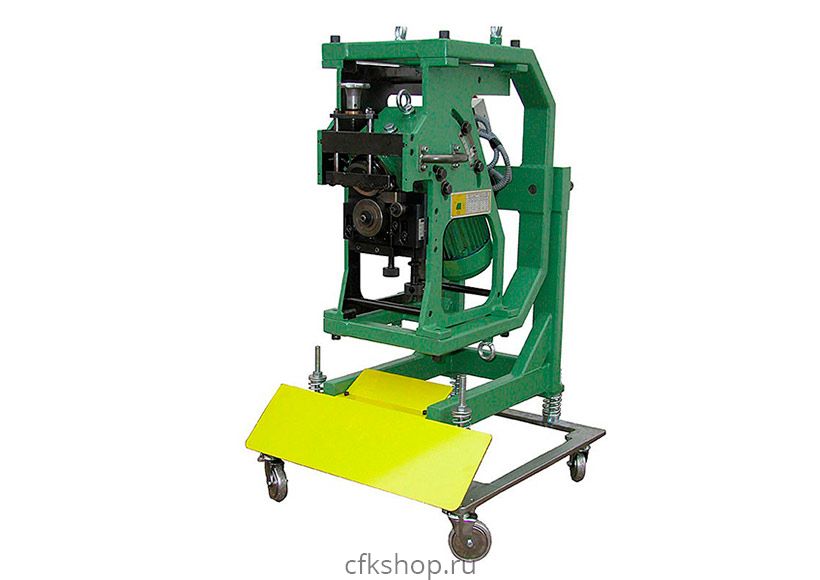

Машина для снятия фаски Cevisa CHP-12G REV
Характеристики товара
| Угол фаски | 20°-45° |
| Толщина обрабатываемого листа, мм | 6-30 |
| Глубина обработки, мм | 12 |
| Мощность, Вт | 3000 |
| Подача, м/мин | 2,6 |
| Диаметр фрезы, мм | 93 |
| Обработка труб, мм | от 100 |
| Напряжение питания, В | 380/220 |
| Вес, кг | 250 |
| Мин.ширина листа, мм | 55 |
Имеются специальные приспособления для листов шириной 25, 32, 40 мм
Приведённая выше таблица показывает, какие параметры можно получить с помощью станков модели СНР-12G REV в зависимости от твердости материала.
Значения, приводимые в таблице:
а - Угол фаски
w - Ширина фаски
d - Глубина фаски (глубина разделки) (катет)
R - Твердость металла
Пример:
Необходимо снять фаску с углом 25°, заготовка — из нержавеющей стали с твердостью R=60 кг/мм2. Смотрим нижнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «25°». От этого значения идем влево по строке до столбца R=60 кг/ммо. Значения, которые мы находим, это ширина фаски (на данном примере — 5 мм) и глубина фаски (на данном примере — 4,5 мм). Таким образом при заданных условиях (угол фаски 25° и заготовка из нержавеющей стали с твердостью R=60 кг/мм2) можно получить фаску шириной до 5 мм и глубиной до 4,5 мм.
