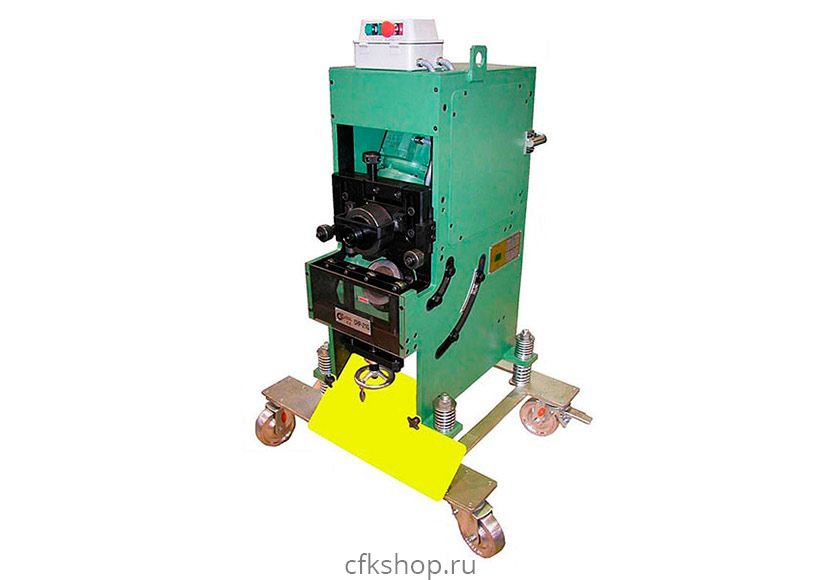

Машина для снятия фаски Cevisa CHP-21G INV
Характеристики товара
| Угол фаски | 22,5° -45° |
| Толщина обрабатываемого листа, мм | 9-50 |
| Глубина обработки, мм | 20 |
| Мощность, Вт | 4000 |
| Подача, м/мин | 1,7 |
| Диаметр фрезы, мм | 120 |
| Обработка труб, мм | от 150 |
| Напряжение питания, В | 38/220 |
| Вес, кг | 430 |
| Мин.ширина листа, мм | 85 |
Приведённая выше таблица показывает, какие параметры можно получить с помощью станков модели СНР-21G INV в зависимости от твердости материала.
Значения, приводимые в таблице:
а - Угол фаски
w - Ширина фаски
d - Глубина фаски (глубина разделки) (катет)
R - Твердость металла
Пример:
Необходимо снять фаску с углом 45°, заготовка — из углеродистой стали с твердостью R=40 кг/мм2. Смотрим верхнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «45°». От этого значения идем влево по строке до столбца R=40 кг/мм2. Значения, которые мы находим, - это ширина фаски (в данном примере — 20 мм) и глубина фаски (на данном примере — 14 мм). То есть при заданных условиях (угол фаски 45° и заготовка из углеродистой стали с твердостью R=45 кг/мм2) можно получить фаску шириной до 20 мм и глубиной до 14 мм.
