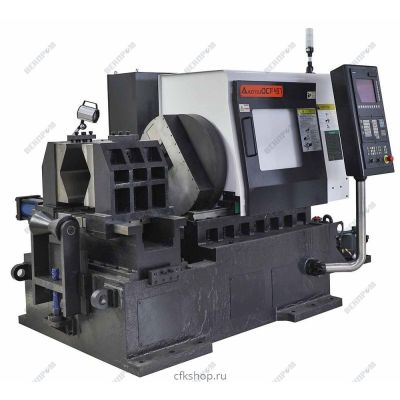

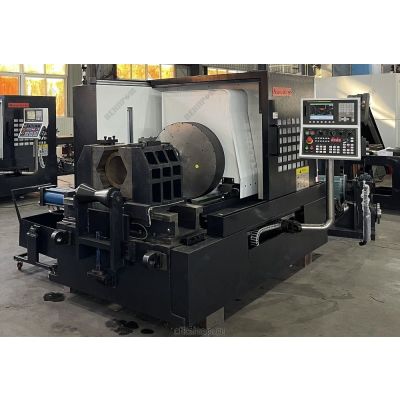

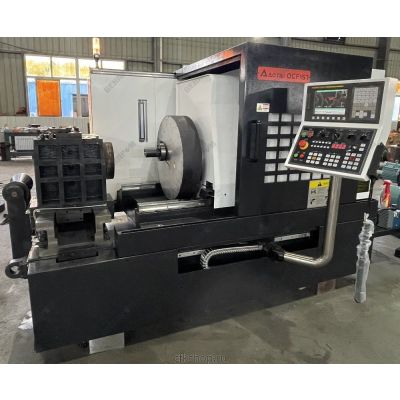

Машина для высокоскоростной обработки торцов труб серии OCF

OCF - станок для снятия фаски с труб, мощность которого обеспечивается серводвигателем. Высокий крутящий момент придает вращение держателю режущего инструмента, который в автоматическом или ручном режиме перемещается в осевом и радиальном направлении. Перемещение рабочего инструмента по оси Z и X осуществляется програмно. Система управления представляет собой систему ЧПУ, которая имеет широкий спектр возможностей и простое программирование. В стандартном варианте применяется система управления SINUMERIC 808D компании SIEMENS, по желанию клиента могут быть установлены другие системы управления ЧПУ, например FANUC.

Станок применяется для торцевания, снятия фаски с внутренней поверхности трубы, выполнения сложной ломаной фаски, выполнения J-фаски.

Станок используется для обработки торцов труб промышленных трубопроводов в нефтяной, химической, энергетической, котельной, газовой и других отраслях.

Машина оснащена автоматическим зажимом трубы

Благодаря высокой скорости резки и быстрого процесса зажима трубы значительно сокращают время обработки и в конечном итоге стоимость продукции.

• Замена режущего инструмента простая и быстрая;
• Полностью холодная резка без термического влияния на материал трубы;
• Очень быстрая обработка с высокой точностью;
• Подходит для обработки больших объемов труб с внешним диаметром 25-610 мм
• В станке используется сервопривод и независимый редукторный механизм, что делает всю машину более стабильной и надежной, а также снижает уровень шума;
• Автоцентрирующаяся гидравлическая зажимная система

Примеры возможных фасок выполняемых станком

Технические характеристики
