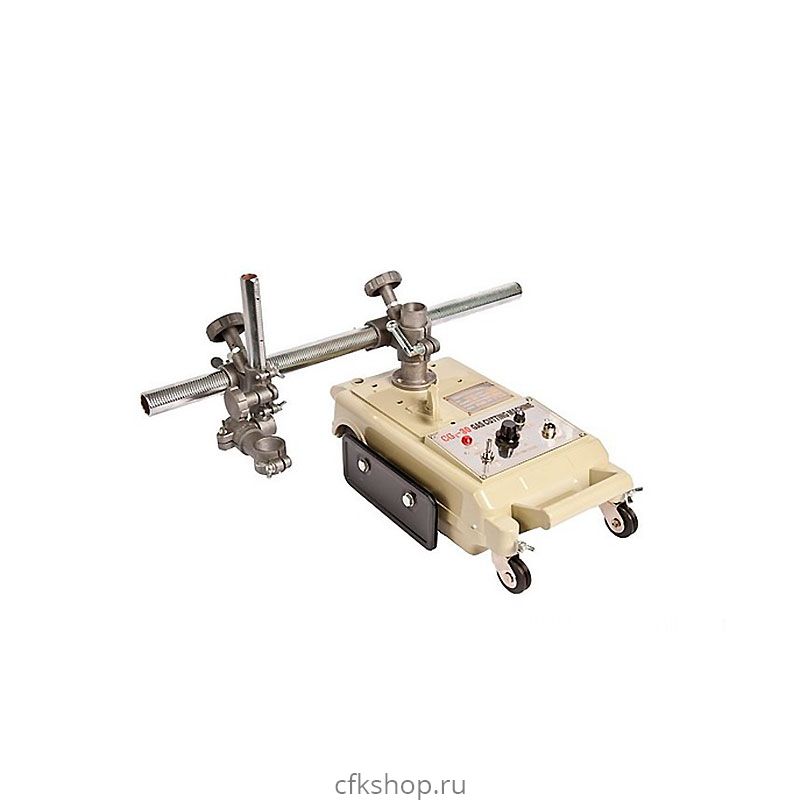

Машина термической резки Huawei CG1-30 K
Характеристики товара
Производитель:
Код производителя:
Артикул
Габариты (д*ш*в):
435x210x240 мм
Вес, кг:
12
Электропитание:
АС220/50
Скорость резания, мм/мин:
50
Количество резаков:
1
Угол скоса кромки, °:
0-45
Макс. толщина реза, мм:
100
35 300
₽
Описание
Для точной прямолинейной воздушно-плазменной резки листового металла от 6 мм применяется мобильная машина газовой резки CG1-30К. Машина оснащена блоком электронного управления, что позволяет обеспечить стабильно высокую до 4500 мм/мин скорость резки и ее плавную регулировку. При этом CG1-30К оснащена универсальным держателем, который позволяет устанавливать плазменный резак любой мощности и любого производителя.В процессе работы газорезательной машиной у некоторых производственников возникает потребность в вырезке окружностей или фланцев из листового металла.
Для этого используется циркульное приспособление. Радиус вырезаемой окружности – от 170 мм до 1400 мм.
| 1 Винт подачи в лево и вправо 2 Штанга поперечного перемещения 3 Корпус 4 Рычаг переключения «старт/стоп» 5 Регулятор скорости 6 Выключение энергии 7 Защитный фартук 8 Ходовые колеса 9 Рельсы 10 Изолирующая панель – защищает от попадания продуктов резания внутрь машины 11 Плазменный резак 12 Держатель плазменного резака 13 Регулировка резака по высоте. |  |
| Мундштук предназначен для работы с резаками газорезательных машин серии CG, CG2, GCD и другие. Правильно подобранный мундштук поможет получить качественный рез металла и избежать вторичной механической обработки. Также позволяет добиться экономичного расхода газа, тем самым добиться хороших экономических показателей. | В стандартной комплектации поставляемые нами газорезательные машины для резки металла оснащаются пропановыми и ацителеновыми мундштуками. Газорезательное оборудование может также поставляться с мундштуками для кислородно-ацетиленовой резки. Мундштуки для газорезательных машин подбираются исходя из толщины металла под резку. Ниже приведены данные по мундштукам, которые позволят добиться наилучшего качества реза. | |
 Мундштуки (сопла) |  Высокоскоростные ацетиленовые и пропановые мундштуки с соплом Лаваля |  Мундштуки (сопла) для машин термической резки |
| АЦЕТИЛЕН 102 НС | |||||||||
| Артикул | Диапазон резки, мм | Скорость резки, мм/мин | Давление, бар | Расход (м³/час) | Ширина реза, мм | ||||
| Резка О2 | Нагрев О2 | Ацетилен | Резка О2 | Нагрев О2 | Ацетилен | ||||
| GO-2-00 | 5.-10 | 600-450 | 2 | 2 | 0,2 | 1,2 | 0,41 | 0,37 | 1,3-1,5 |
| GO-2-0 | 10.-20 | 480-380 | 2,5 | 2,5 | 0,2 | 2,1 | 0,48 | 0,43 | 1,7-1,8 |
| GO-2-1 | 20-30 | 400-320 | 3 | 3 | 0,2 | 3,4 | 0,48 | 0,43 | 2,0-2,1 |
| GO-2-2 | 30-50 | 350-280 | 3 | 3 | 0,2 | 4,3 | 0,48 | 0,43 | 2,3-2,4 |
| GO-2-3 | 50-70 | 300-240 | 3,5 | 3,5 | 0,25 | 6,5 | 0,55 | 0,5 | 2,7-2,9 |
| GO-2-4 | 70-90 | 260-200 | 4 | 4 | 0,3 | 11 | 0,69 | 0,63 | 3,4-3,5 |
| GO-2-5 | 90-120 | 210-170 | 4 | 4 | 0,35 | 15 | 0,77 | 0,7 | 3,9-4,0 |
| GК-1-6 | 100-150 | 260-140 | 4,5 | 4,5 | 0,4 | 22 | 1,06 | 0,96 | 4,4-5,1 |
|
ПРОПАН 106 НС
| |||||||||
| Артикул | Диапазон резки, мм | Скорость резки, мм/мин | Давление, бар | Расход (м³/час) | Ширина реза, мм | ||||
| Резка О2 | Нагрев О2 | Ацетилен | Резка О2 | Нагрев О2 | Ацетилен | ||||
| GO-3-0 | 5.-10 | 600-450 | 2 | 2 | 0,2 | 1,2 | 1,18 | 0,31 | 1,3-1,5 |
| GO-3-1 | 10.-20 | 480-380 | 2,5 | 2,5 | 0,2 | 2,11 | 1,18 | 0,31 | 1,7-1,8 |
| GO-3-2 | 20-35 | 400-320 | 3 | 3 | 0,25 | 3,4 | 1,37 | 0,36 | 2,0-2,1 |
| GO-3-3 | 35-45 | 350-280 | 3 | 3 | 0,25 | 4,3 | 1,37 | 0,36 | 2,3-2,4 |
| GO-3-4 | 35-60 | 300-240 | 3,5 | 3,5 | 0,3 | 6,5 | 1,86 | 0,49 | 2,7-2,9 |
| GO-3-5 | 60-100 | 260-200 | 4 | 4 | 0,3 | 11 | 1,86 | 0,49 | 3,4-3,5 |
| GO-3-6 | 100-130 | 220-180 | 4 | 4 | 0,3 | 15 | 3,04 | 0,8 | 3,9-4,0 |
| GO-3-7 | 130-160 | 200-160 | 4,5 | 4,5 | 0,4 | 22 | 3,72 | 0,9 | 4,4-5,1 |
| GO-3-8 | 160-220 | 180-140 | 4,5 | 4,5 | 0,4 | 28 | 3,72 | 0,98 | 5,8-6,8 |
| GO-3-9 | 220-260 | 130-90 | 4,5 | 4,5 | 0,4 | 34 | 3,72 | 0,98 | 7,0-7,5 |
