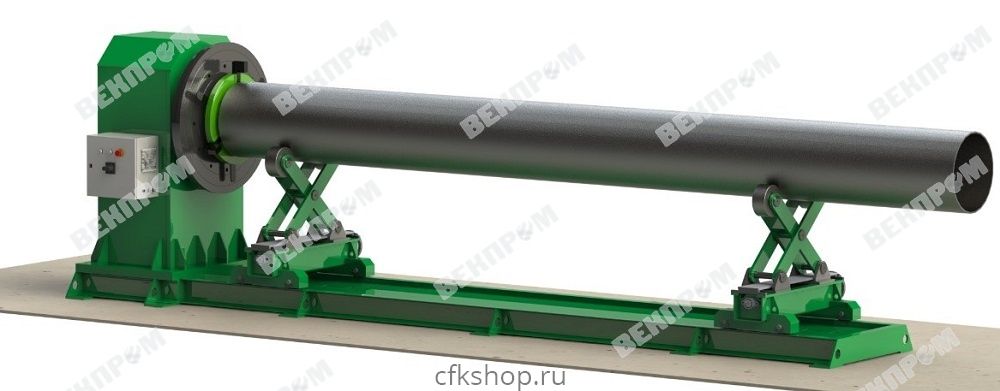

Одностоечный позиционер с роликовыми опорами и сквозным отверстием ATTA

Позиционер предназначен для вращения труб диаметром до 750мм со сварочной скоростью для приварки отводов и фланцев и др. Позиционер имент грузоподъемность 3 0000 кг.

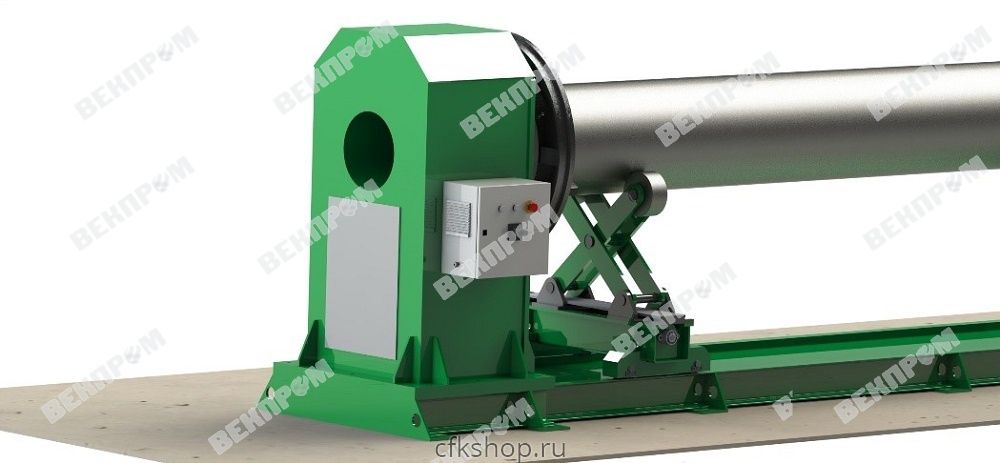

Он состоит из стойки, изготовленной из конструкционной, листовой стали, усиленная ребрами жесткости и косынками, платформы для перемещения двух X-образных роликовых опор и электрической системы управления.

Внутри стойки смонтирован механизм вращения, состоящий из двигателя, червячного редуктора, ведущей шестерни и поворотного устройства, которое вращает планшайбу.

Червячный редуктор обладает высокой степенью самоблокировки, благодаря этому происходит фиксация трубы при любом угле после остановки вращения.
Планшайба имеет бесконечное вращение и переменную скорость по средствам частотного преобразователя.
Опора роликовая Х-образная предназначена для работы с трубами различного диаметра, имеет ножничную конструкцию, что идеально подходит для работы с позиционерами, имеющими горизонтальную ось вращения. Межосевое расстояние между роликами для различных диаметров труб регулируется винтом вручную.

Электрическая система управления состоит из инвертора, контакторов, кнопок и т.д. Основные электрические компоненты представлены известными брендами, такими как Schneider, гарантирующими надежное функционирование и легкость в обслуживании. Система осуществляет управление и защиту электродвигателя. Система частотного преобразователя использует Delta-инвертор, который является малошумным, высокопроизводительным многофункциональным преобразователем. Сигналы управления – аналоговые, с высокими противопомеховыми свойствами.

Пульт дистанционного управления регулирует скорость вращения и направление вращения. Скорость вращения отображаться на цифровом дисплее.
Ножной переключатель управляет направлением вращения и запуском/остановкой.

Возможно изготовление позиционера с подъемным центром, с другим диаметром сквозного отверстия, любой грузоподъемности
