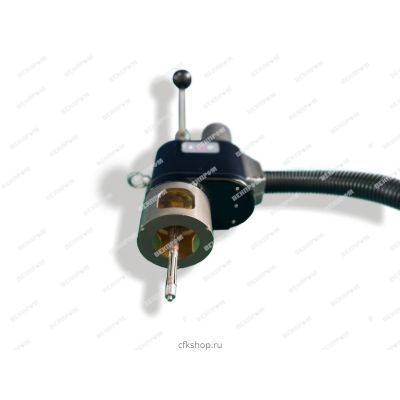

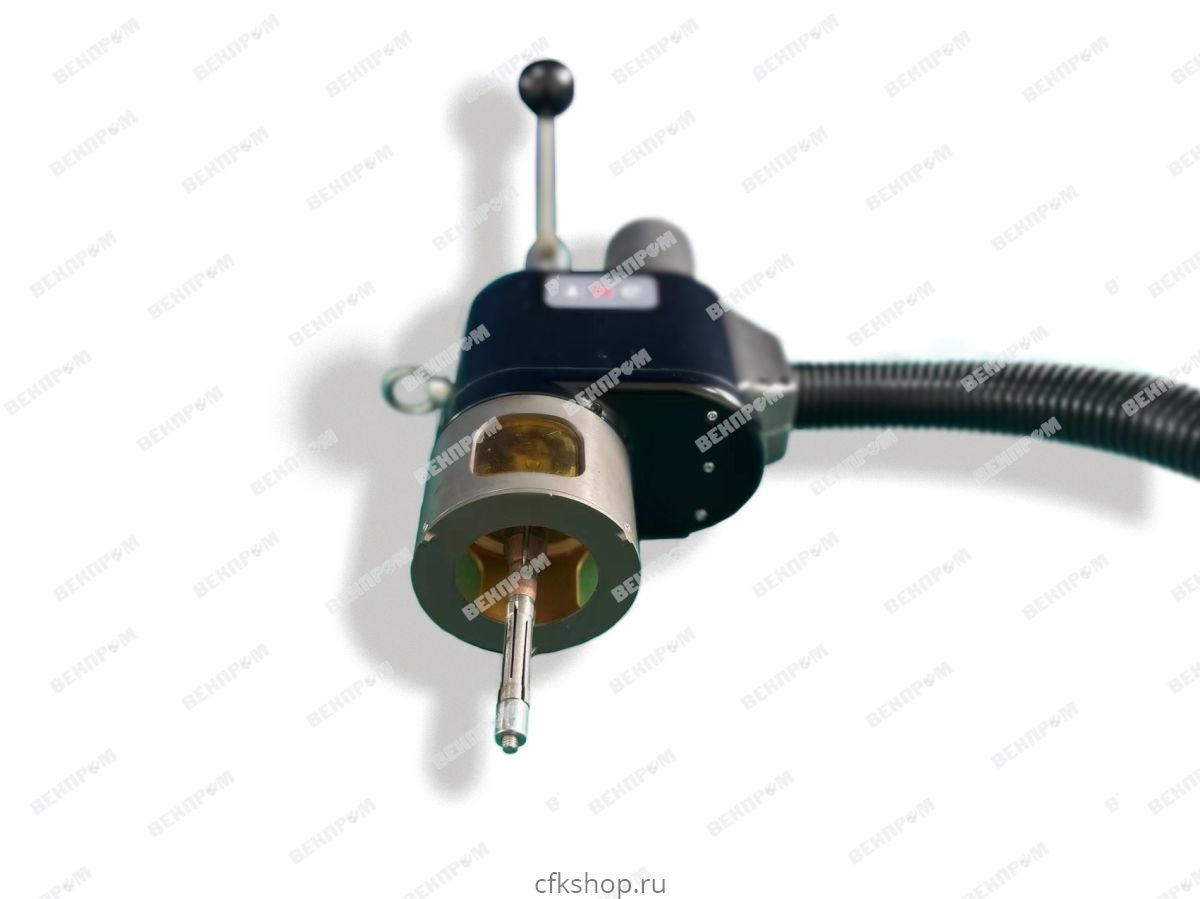

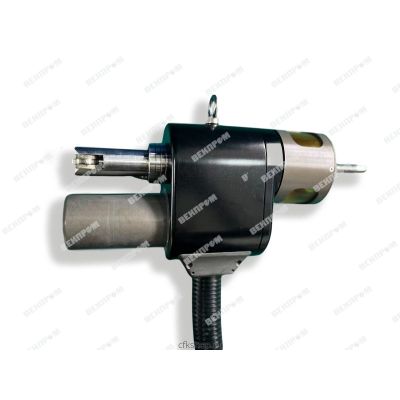

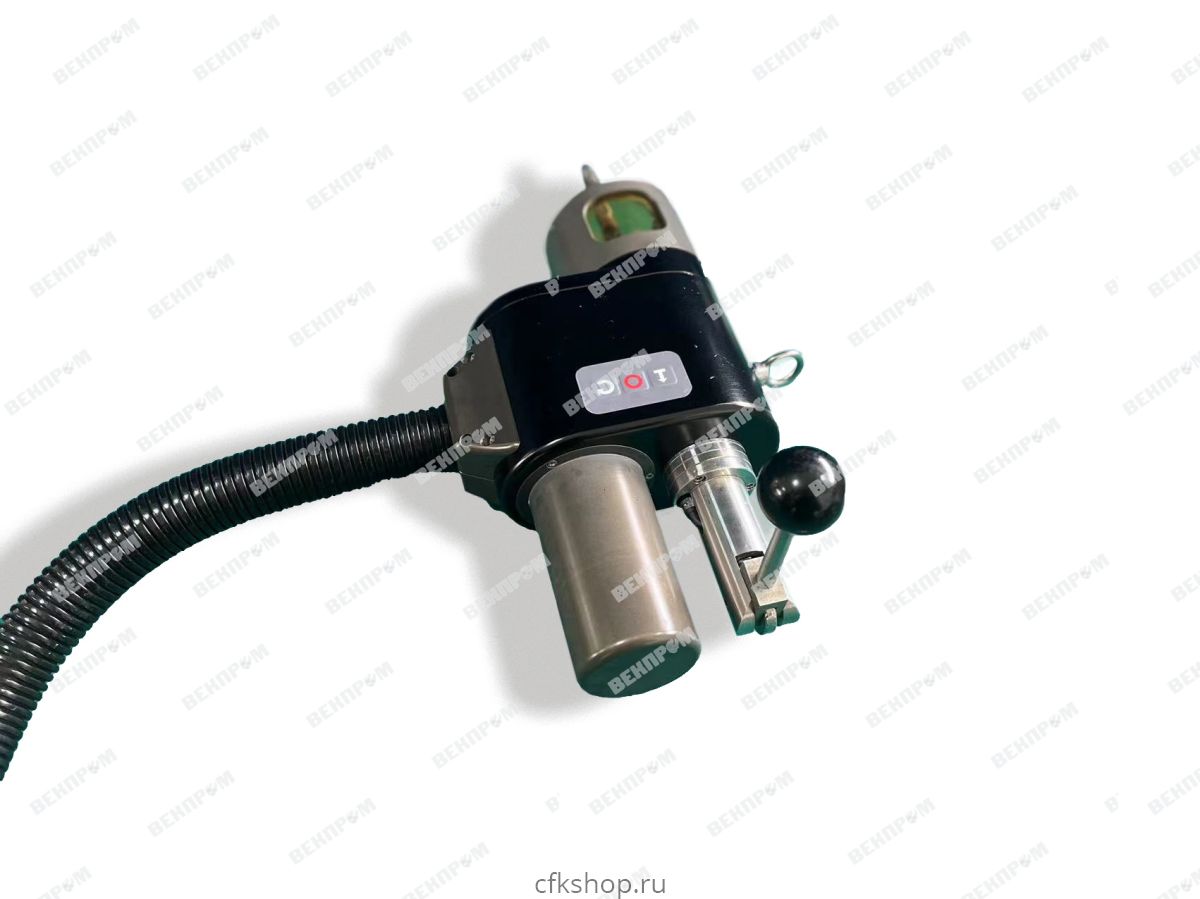

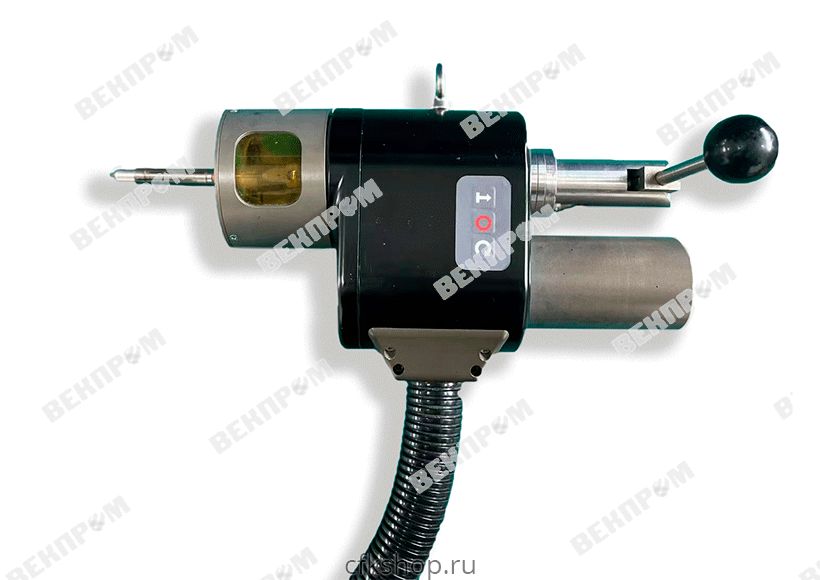

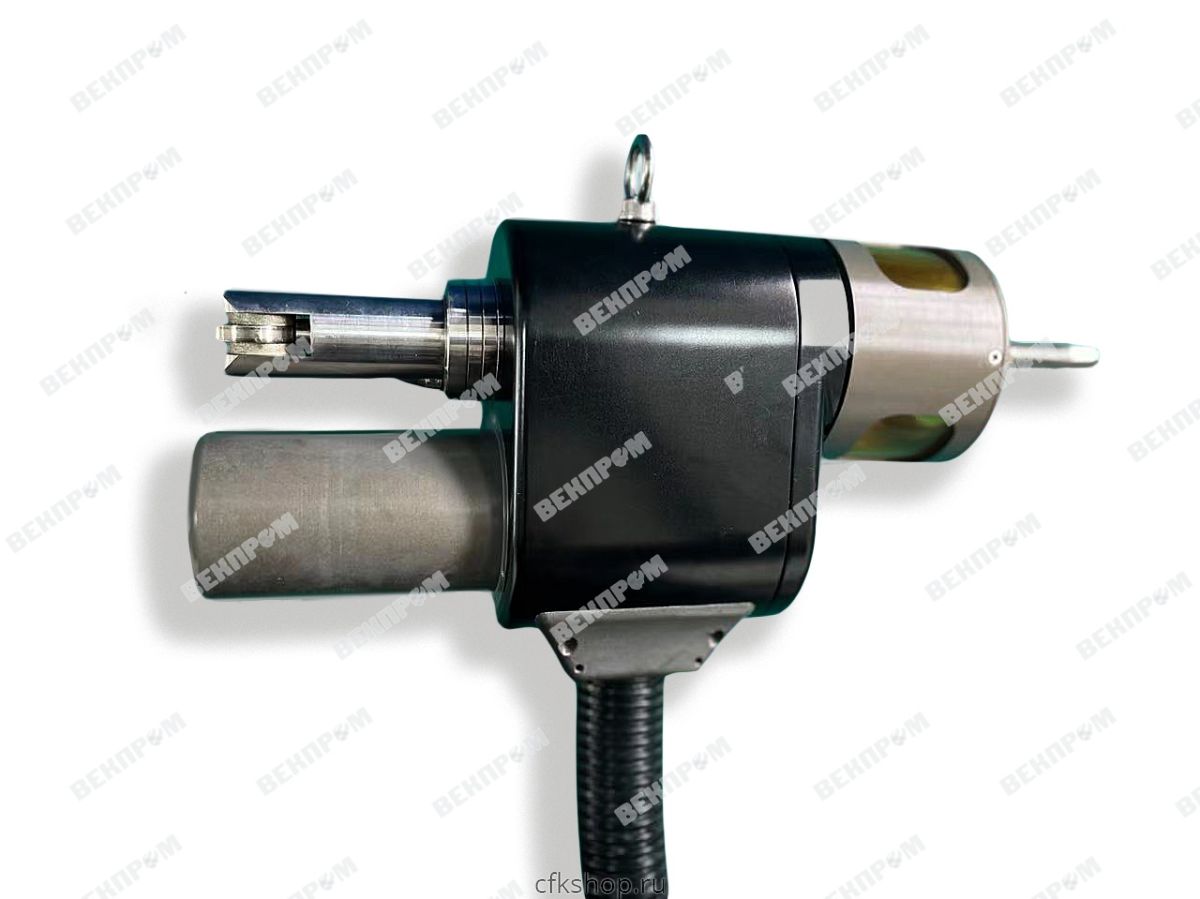

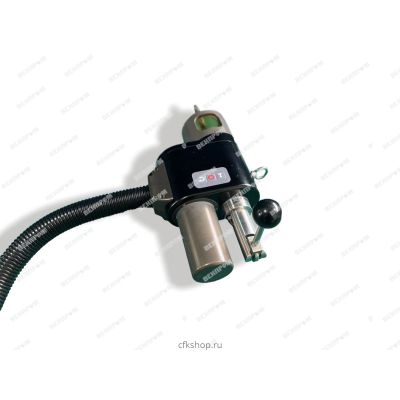

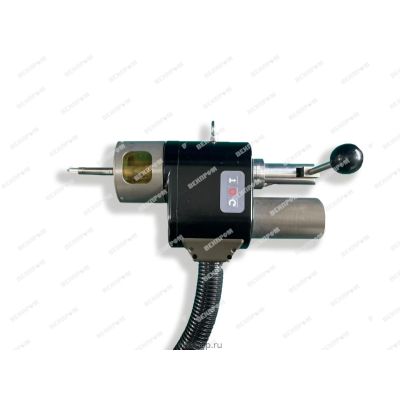

Орбитальные головки серии MWP-38
Характеристики товара
Производитель:
Код производителя:
MWP-38
Габариты (д*ш*в):
190x151x136 мм
Вес, кг:
9
Диаметр трубы, мм:
10-38,1
Макс. диаметр трубы, мм:
36
Диаметр вольфрамового электрода, мм:
2,0 - 2,4 мм
Мин. диаметр труб, мм:
12
1 267 398
₽
Описание
Орбитальная сварочная головка MWP для вварки труб в трубные доски
Сварочная головка MWP представляет собой специально разработанную сварочную головку TIG для сварки труб в трубную доску. Применяется для аргонодуговой сварки вольфрамовым электродом с присадочной проволокой при производстве бойлеров, теплообменников. Позволяет выполнять сварку из углеродистой стали, труб из нержавеющей стали.
Имеет несколько режимов сварки:
С автоматическим устройством регулирования длины дуги путем сбора сигнала обратной связи по напряжению дуги.
В процессе работы возможно отключение функции автоматического регулирования длины дуги для ручной корректировки высоты вольфрама от поверхности сварки
Имеет несколько режимов сварки:
С автоматическим устройством регулирования длины дуги путем сбора сигнала обратной связи по напряжению дуги.
В процессе работы возможно отключение функции автоматического регулирования длины дуги для ручной корректировки высоты вольфрама от поверхности сварки
Комплект состоит из источника тока с блоком управления и контроля, блока водяного охлаждения, сварочной головки.
Подача проволоки плавная, благодаря встроенному механизму для подачи проволоки. Катушка с проволокой 1,0 кг и установлена на головке. Обычно используется проволока Ø0,8 мм и Ø1,0 мм.
Сварочная головка с водяным охлаждением применима для длительной, непрерывной работы. Сварочная головка может использоваться с балансировочным устройством а также может быть установлена на пневматический манипулятор. Имеется набор 5-метровых кабелей, которые соединяют сварочную головку и источник питания. Кабели могут быть удлинены в соответствии с требованиями заказчика.
Головка имеет высокую осевую и радиальную точность регулирования, возможно применение различных диаметров заготовок. Регулируемый угол головки дает возможность применять машину для различных задач сварки.
Подача проволоки плавная, благодаря встроенному механизму для подачи проволоки. Катушка с проволокой 1,0 кг и установлена на головке. Обычно используется проволока Ø0,8 мм и Ø1,0 мм.
Сварочная головка с водяным охлаждением применима для длительной, непрерывной работы. Сварочная головка может использоваться с балансировочным устройством а также может быть установлена на пневматический манипулятор. Имеется набор 5-метровых кабелей, которые соединяют сварочную головку и источник питания. Кабели могут быть удлинены в соответствии с требованиями заказчика.
Головка имеет высокую осевую и радиальную точность регулирования, возможно применение различных диаметров заготовок. Регулируемый угол головки дает возможность применять машину для различных задач сварки.
Сварочная горелка имеет функцию колебания, что позволяет улучшить качество сварки и повысить эффективность производства.
Пневматическая оправка для легкого позиционирования.

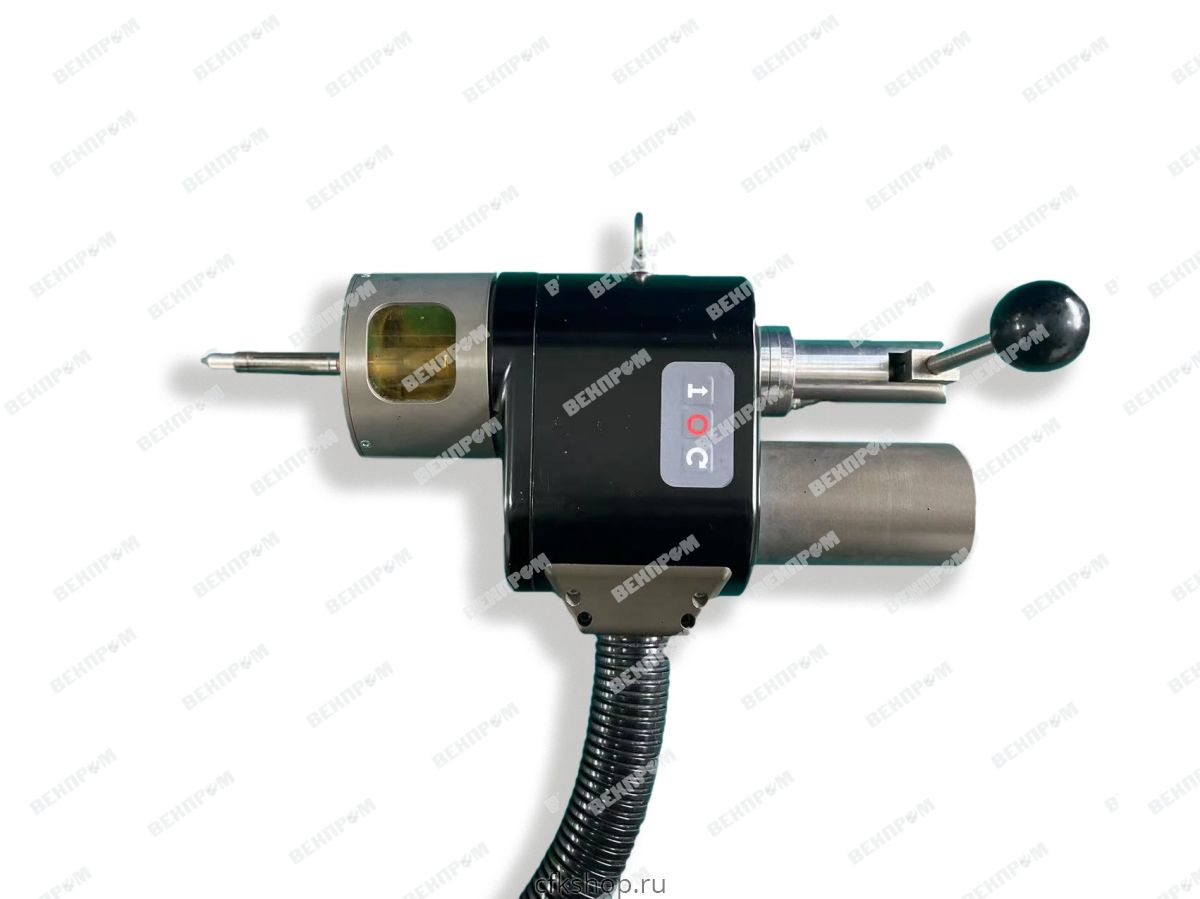

Головки MWP-38 для сварки соединений "труба - трубная доска" закрытого типа без присадочной проволоки
 | Эти головки предназначены для вварки труб в трубные доски |TIG-способом без подачи присадочной проволоки. С их помощью можно выполнять сварку труб, слегка выступающих из трубной доски или установленных заподлицо. Диаметры ввариваемых труб от 10 мм до 38.1 мм.
Сварка выполняется в атмосфере инертного газа в камере, что обеспечивает высокую степень защиты против окисления.
При установке головки дорн вставляется в трубу, а затем разжимается внутри. |
Габаритные размеры
| Модель/размер | MWP-38 | MWP-65 | MWP-65C |  |
| A | 151 | 160 | 210 | |
| B | 190 | 232 | 286 | |
| C | 136 | 150 | 150 | |
| D | 100 | 184 | 184 | |
| E | 130 | 259 | 217 | |
| F | 103 | 192 | 120 |
 | Используя мобильную колонну MWCZJ-2000 как приспособление для головки MWP, можно работать без балансира и сваривать трубки толщиной 1мм. Благодаря регулировке по трем осям манипулятор идеально подходит для головки MWP, его можно легко перемещать вручную.
|
