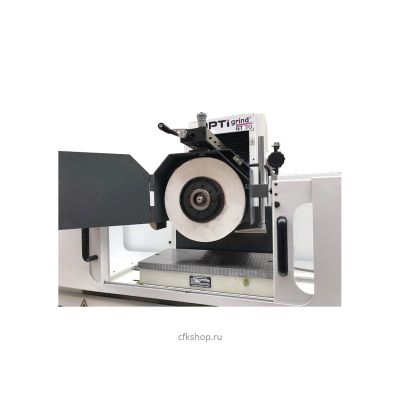

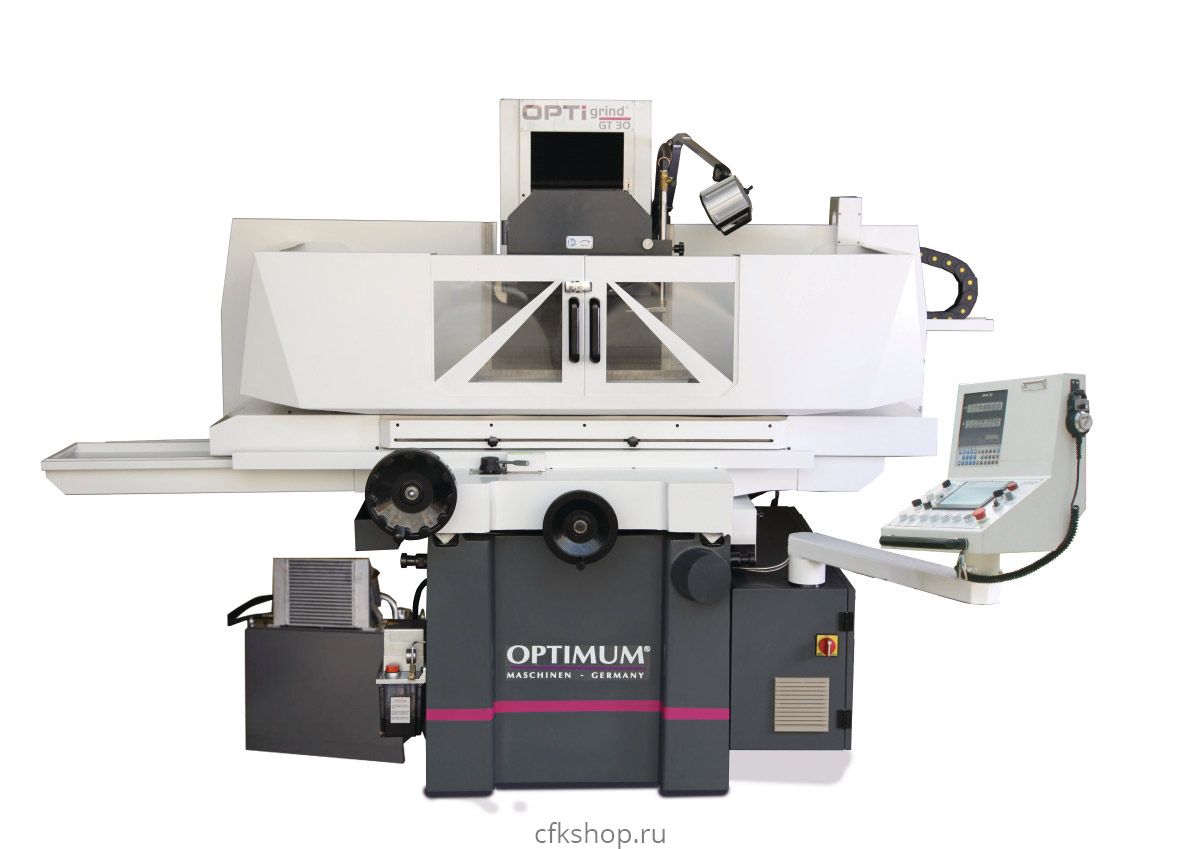

Плоскошлифовальный станок OPTIgrind GT 30
Характеристики товара
Производитель:
Код производителя:
3111030
Габариты (д*ш*в):
2900x2200x1900 мм
Вес, кг:
3000
Мощность, кВт:
7.5
Напряжение, В:
380
Вес (брутто), кг:
3200
Размер Т-образных пазов стола, мм:
14
Количество Т-образных пазов:
1
Макс. размер заготовки, мм:
635 x 305 x 405
Габариты упаковки (ДхШхВ), мм:
3200х2220х2210
Шаг, H·м:
Нм
Макс. расстояние от шпинделя до стола, мм:
580
Мощность главного привода, кВт:
4
Число оборотов, об/мин:
1450 (50 Гц) / 1750 (60 Гц)
Шлифовальный круг:
Корундовый
Макс. скорость шлифования, м/сек:
27 (при 50 Гц) 32 (при 60 Гц)
Размер шлифовального круга, мм:
Ø 350 x 40, вал Ø 127
Диаметр посадочного отверстия круга, мм:
127
Размер зерна шлифовального круга, мм:
46
Размер шлифовального стола, мм:
305 x 635
Размер электрической магнитной зажимной пластины, мм:
300 x 600
Макс. нагрузка на шлифовальный стол, кг:
270
Скорость подачи стола, м/мин:
5 - 25
Макс. подача по оси Х, мм:
765
Макс. подача по оси Y, мм:
340
Ускоренное перемещение по оси Y, мм/мин:
990
Шаг поперечной подачи (по оси Y), мм:
0.1 - 8
Деление шкалы на маховике перемещения по оси Y, мм:
0.02
Диапазон ускоренной подачи по оси Z:
0,005 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05
Ускоренное перемещение по оси Z, мм/мин:
480
Деление шкалы на маховике перемещения по оси Z, мм:
0.005
Объем бака охлаждающей жидкости, м³:
0.1
Высота подачи охлаждающей жидкости, м:
5
Скорость подачи жидкости, л/мин:
33
Мощность гидравлического мотора, кВт:
2.2
Мощность приводного двигателя регулировки высоты шлифовального круга, кВт:
0.5
Мощность циркуляционного насоса, кВт:
0.09
Цена по запросу ₽
Описание

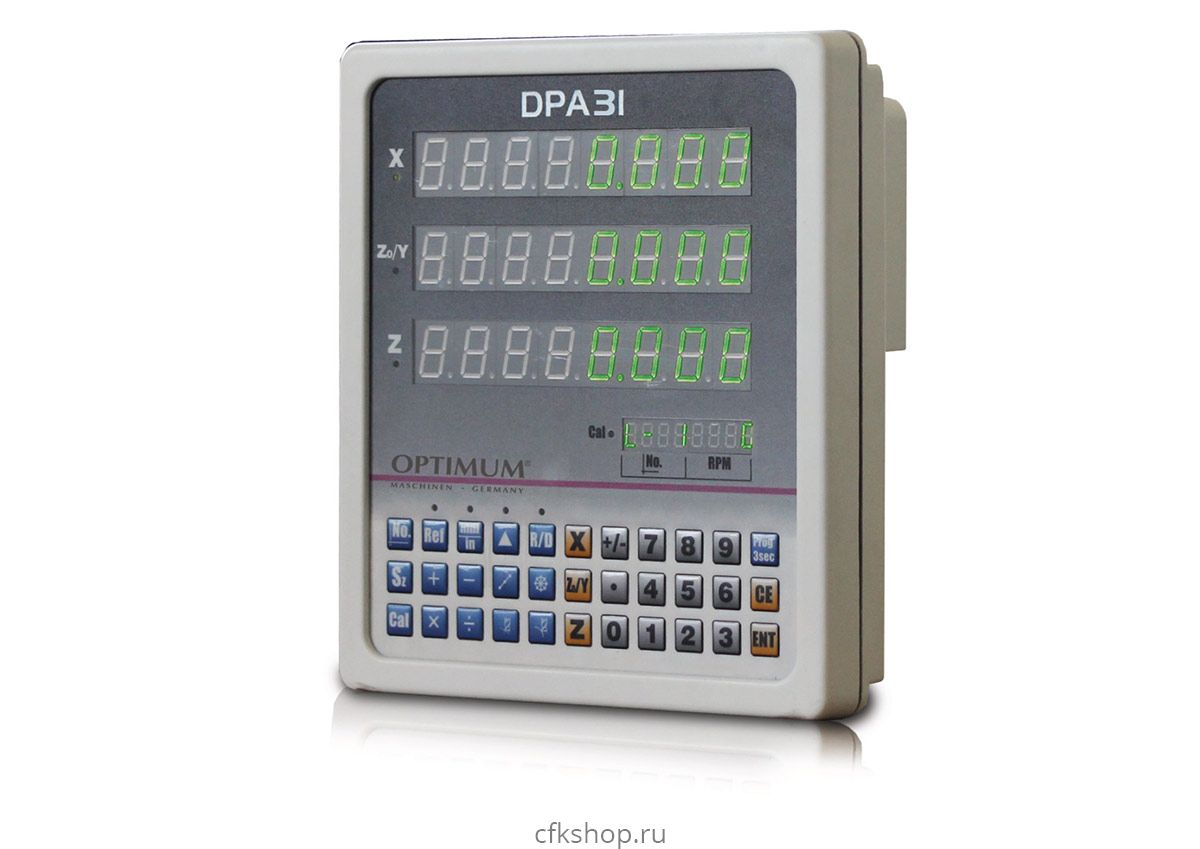

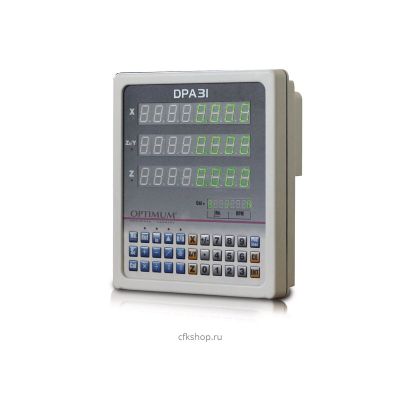

Для тонкой шлифовки металлических поверхностей. Точность и высокое качество шлифовки благодаря цифровому индикатору положения DPA 31.

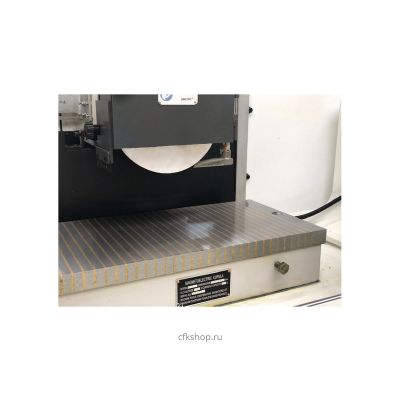

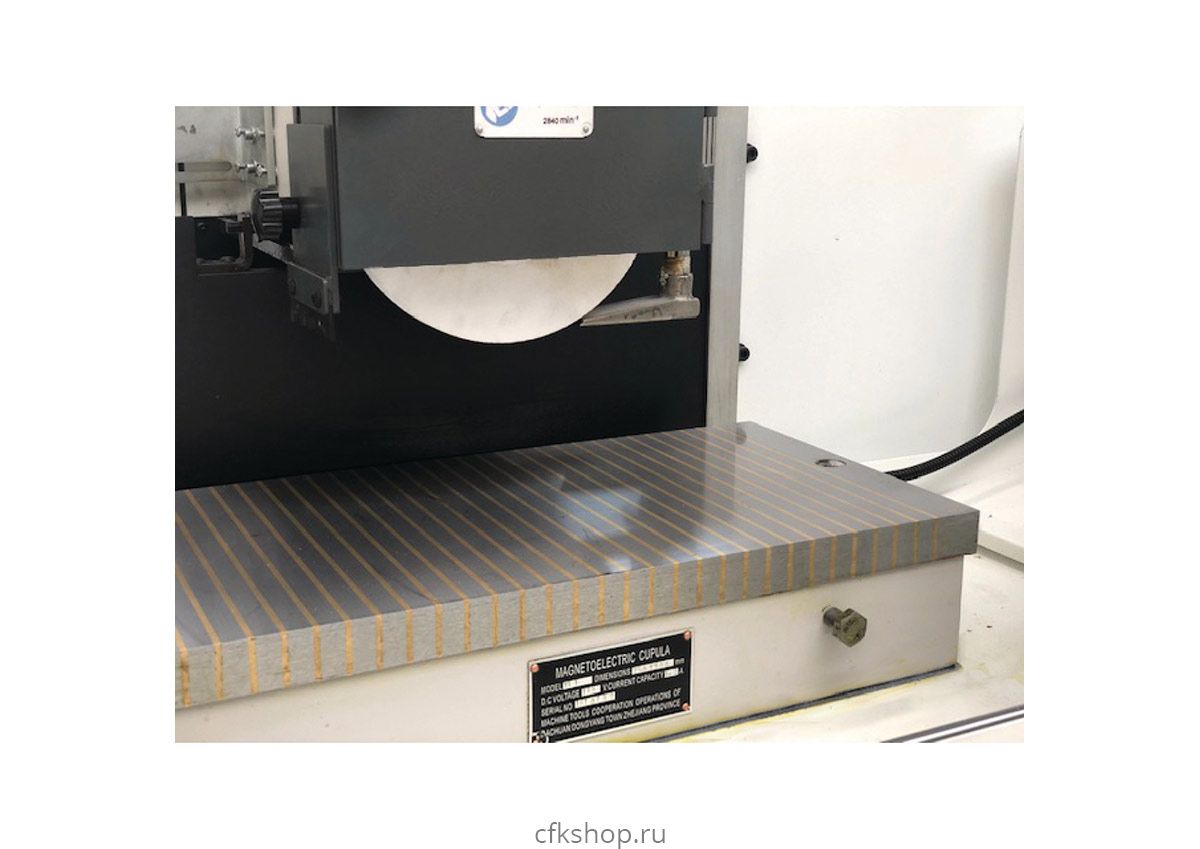

- Электромагнитный зажимной стол для фиксации заготовки с функцией автоматического размагничивания
- Высококачественный шпиндель с прецизионными коническими роликовыми подшипниками
- Закаленные и отшлифованные направляющие стола
- Контрнаправляющие с покрытием Turcite-B для высокой устойчивости к износу и минимизации трения
- Шлифовальный шпиндель на прецизионных высококачественных подшипниках

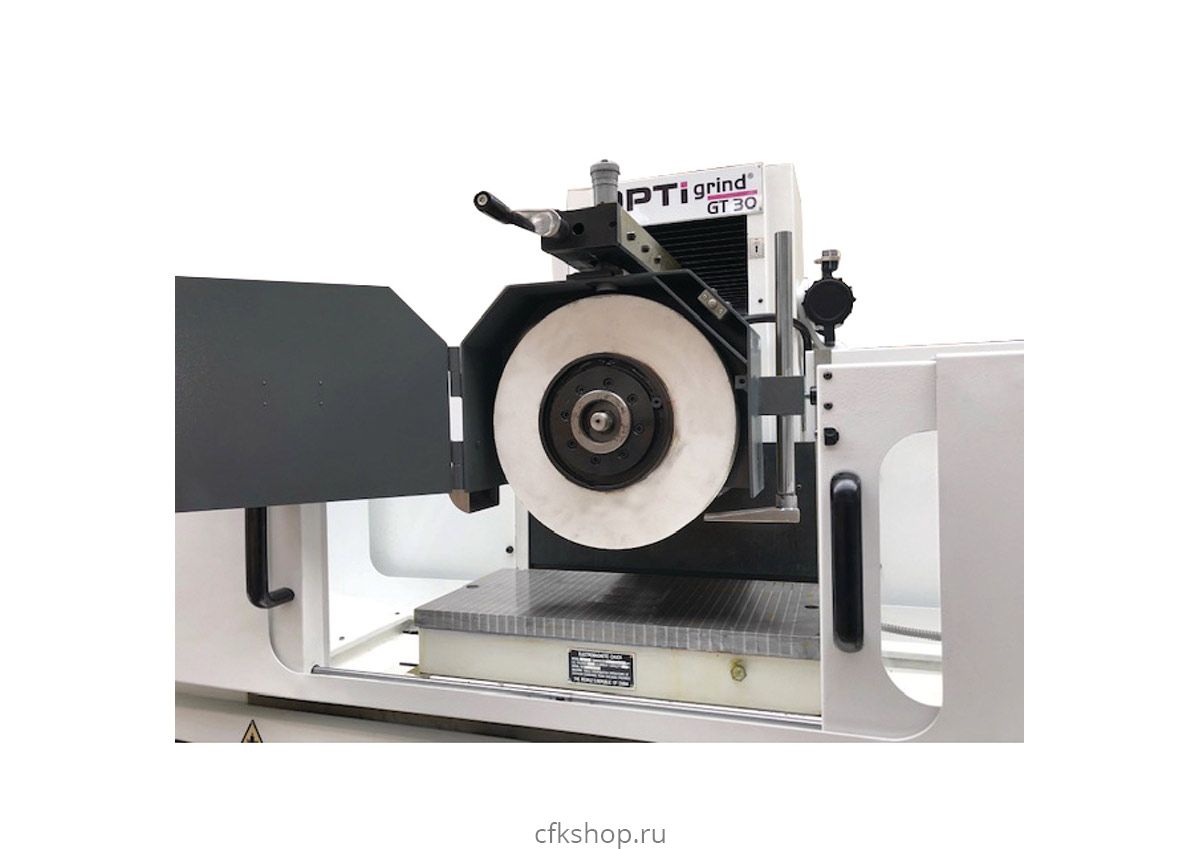

- Возможность правки шлифовального круга непосредственно на станке с помощью приспособления для правки
- Цифровой индикатор положения
- Основание станка из прочного, устойчивого к скручиванию литого чугуна для максимальной жесткости и стабильности
- Направляющие для продольных, поперечных и вертикальных перемещений выполнены как беззазорные и самоцентрирующиеся V-образные и плоские направляющие.
- Высокоточные шарико-винтовые передачи
- Направляющие и ходовой шпиндель с централизованной смазкой
- Все плоские направляющие подвергаются прецизионному шабрению, что гарантирует высокую точность всех ручных операций
- Электрическая система защиты на 24 В постоянного тока
- Несвязанные маховики большого размера на всех трех осях
- Гидравлические линии в соответствии с DIN EN 853
- Точность шлифования: 0,005 мм
- Шлифовальный круг из корунда, зернистость 46 для всех общепринятых марок стали

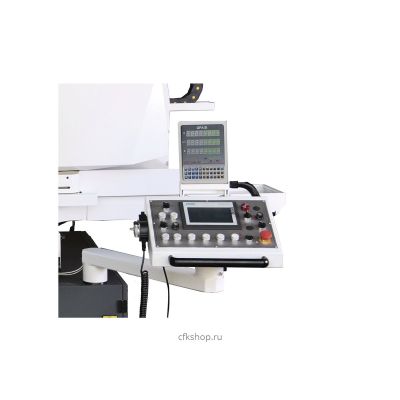

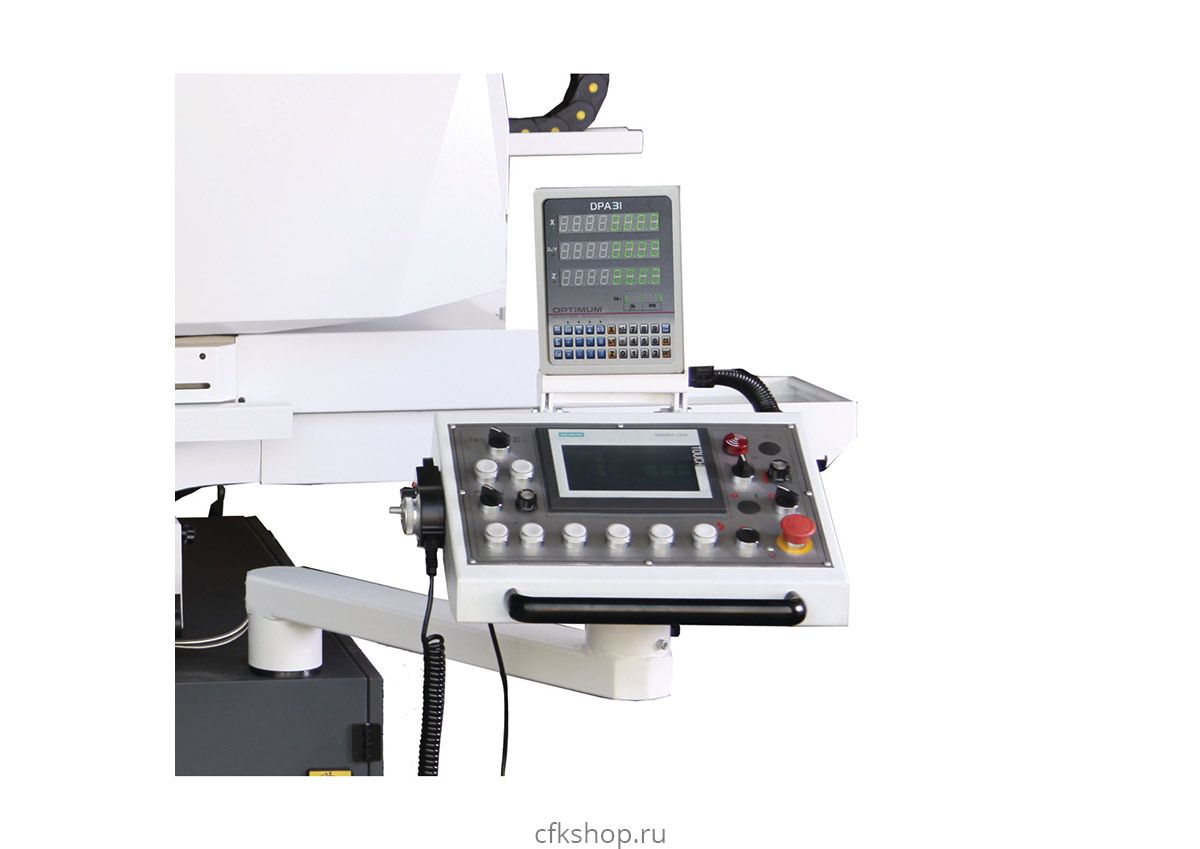

- Наклонная панель управления значительно упрощает работу
- Двухканальная электронная схема защиты
- Брызгозащитный экран шлифовального стола
- Объем бака для СОЖ 100 л
- Автоматическая вертикальная подача с цифровым управлением и сервоприводом

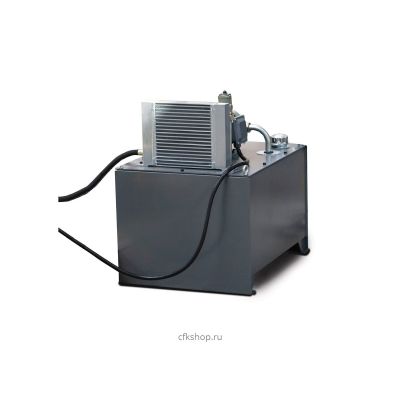

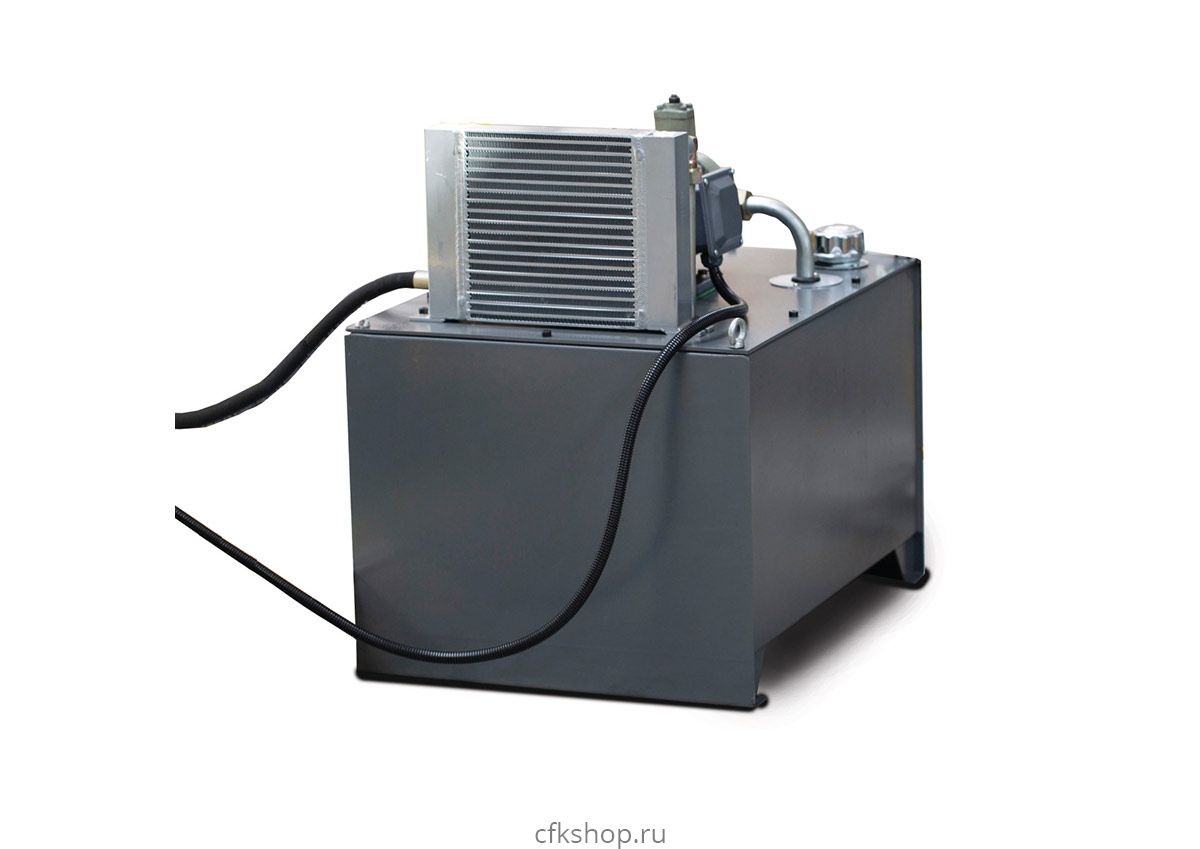

- Комплексная гидравлическая система с теплообменником обеспечивает плавный поворот стола даже при высоких нагрузках на него
- Электромагнитный фильтр
- Укомплектован двигателем IE3 — значительное снижение энергопотребления, что позволяет существенно сократить расходы
Стандартная комплектация
- Цифровой индикатор положения
- Система подачи СОЖ
- Балансировочная оправка
- Шлифовальный круг, зернистость 46
- Алмазный резак
- Рабочий инструмент
- Ручной масляный насос
- Светодиодный светильник
- Электромагнитная зажимная планка
- Функция размагничивания
