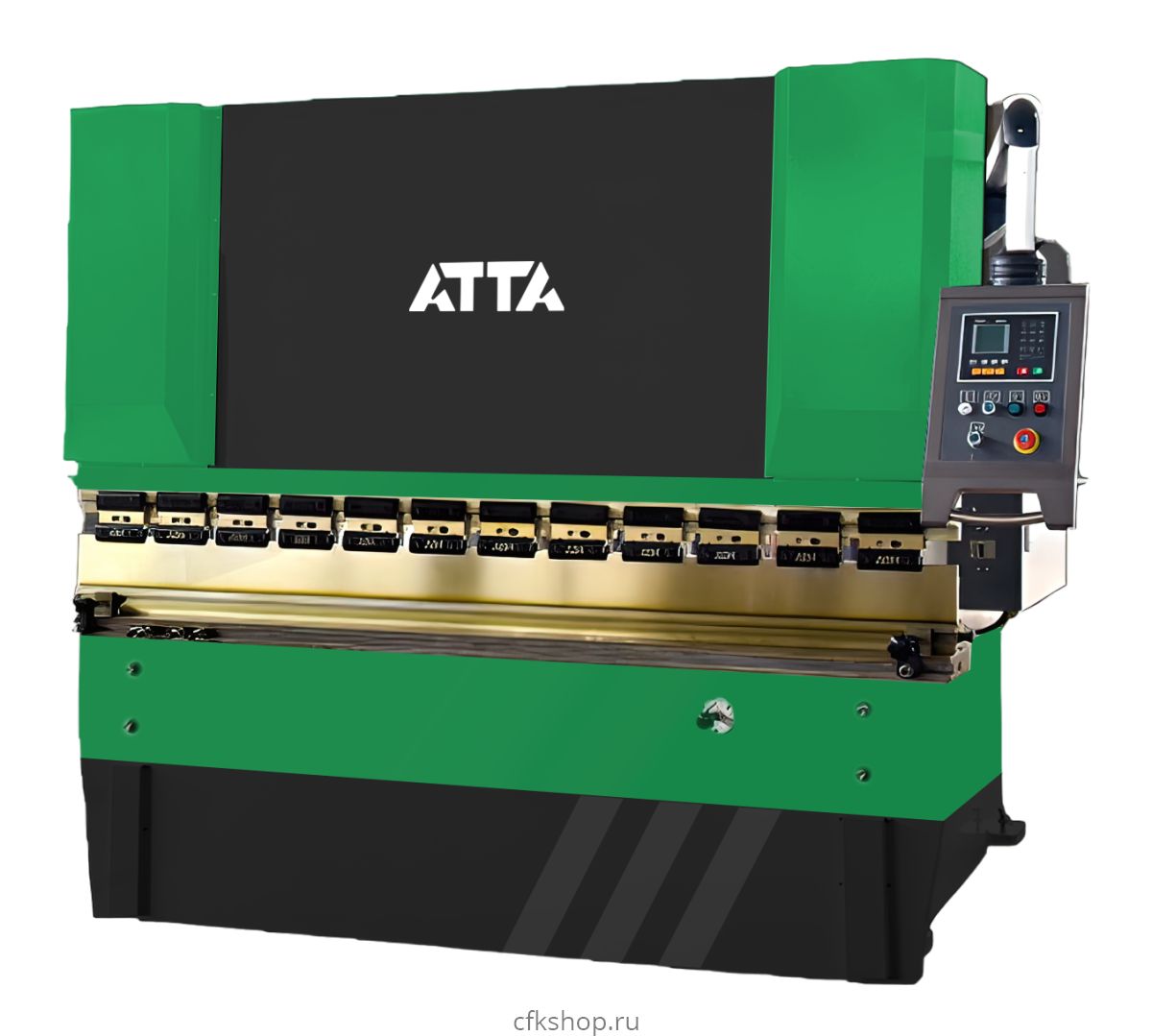

Пресс листогибочный гидравлический ATTA WC67K-100/3200

Каталог / Промышленное оборудование и мебель / Станки для работы с листовым металлом / Листогибочные прессы

Характеристики товара

Производитель:

ATTA

Код производителя:

Артикул

Вес, кг:

7000

Габариты, мм:

3200x1800x2500

Длина хода, мм:

120

Мощность главного двигателя, кВт:

7,5

Усилие гибки, кН:

1000

Длина гибки, мм:

3200

Длина по вертикали, мм:

2510

Глубина захода, мм:

320

Высота раскрытия, мм:

380

2 732 598 ₽

Описание
Комплектация

Описание

Обтекаемый дизайн в соответствии с нормами ЕС
Рама из материала, прошедшего термообработку
Высокопрочный рабочий стол
Контроль синхронизации гидравлики
Программируемый логический контроллер Estun NC
Интегрированная гидравлическая система (компания «Bosch Rexroth», Германия)
Программирование с помощью системы числового управления E21
Усовершенствованная технология управления гидравлическим приводом с переменной частотой
Cистема заднего упора с одной осью (ось X)
Система гибки под углом с одной осью (ось Y)


Механическая конструкция Основная механическая конструкция листогибочного пресса состоит из рамы, стойки, плунжера, рабочего стола, главного цилиндра и заднего упора.	Система синхронного управления крутящим моментом С двух сторон плунжера находятся два устройства синхронизации, обеспечивающие перемещение плунжера всегда параллельно рабочему столу. Преимущество- эффект балансировки перемещения в процессе работы.	Главный двигатель Производителем двигателей наших листогибочных прессов является всемирно известная компания «Siemens», они отличаются не только низким уровнем шума во время работы машины, но и более длительным сроком службы.

Масляный насос Производители – известная китайская компании «SAEM» и «Sunny», США • Исключительно низкий уровень шума, низкая чувствительность к загрязнению масла и длительный срок службы.	Гидравлическая система Оснащается интегрированной гидравлической системой управления компании «BOSCH-REXROTH», которая позволяет минимизировать количество трубных соединений и обеспечивает простоту и надежность технического обслуживания.	Электрическая система Оснащается электрическими компонентами компании «Schneider», обеспечивающими надежное функционирование машины даже в случае нестабильного электроснабжения, и пользователи могут в центр для замены деталей в любой точке мира.

Задний упор Винтовая передача и стержень компании «HIWIN», Тайвань, используется для обеспечения перемещения оси X и высокой точности. Синхронизирующий ремень и колесный механизм с управлением от шагового двигателя. Высота перемещения заднего упора вверх и вниз регулируется вручную.	Пуансон и штамп Листогибочный пресс серии WC67K оснащен стандартным верхним пуансоном и нижним штампом с несколькими V-образными вырезами, которые могут использоваться для различных типов обработки.	Захваты заднего упора

Фитинги Могут использоваться трубные фитинги JS и EMB.	Инвертер Инвертер компании «DELTA» обеспечивает точность обработки.	Двигатель оси X Шаговый двигатель отвечает за перемещение оси X.

Характеристики:

Модель листогибочного пресса ATTA	WС67К/Е-З0t/1600	WС67К/Е-З0t/2000	WC67К/E-40t/2500	WC67К/E-63t/2500	WC67К/E-63t/2500	WC67К/E-80t/2500	WC67К/E-80t/3200	WC67К/E-100t/2500
Усилие гибки, кН	300	300	400	630	630	800	800	1000
Длина гибки, мм	1600	2000	2500	2500	3200	2500	3200	2500
Длина по вертикали, мм	1300	1300	2030	2050	2510	2050	2510	2050
Глубина захода, мм	200	200	250	250	250	250	250	320
Длина хода, мм	80	80	100	120	120	120	120	120
Высота раскрытия, мм	220	220	340	340	340	350	350	380
Главный двигатель, кВт	5,5	5,5	5,5	5,5	5,5	5,5	5,5	7,5
Масса, т	2,3	2,5	3,5	4,5	5	6	6,2	7
Габаритные размеры, мм	1650x1200x1700	2000x1150x1700	2500x1200x1900	2500x1600x2200	3200x1600x2200	2500x1700x2200	3200x1700x2200	2500x1500x2200

Модель листогибочного пресса ATTA	WC67К/E-100t/3200	WC67К/E-100t/4000	WC67К/E-125t/3200	WC67К/E-125t/4000	WC67К/E-160t/2500	WC67К/E-160t/3200	WC67К/E-160t/4000	WC67К/E-160t/5000
Усилие гибки, кН	1000	1000	1250	1250	1600	1600	1600	1600
Длина гибки, мм	3200	4000	3200	4000	2500	3200	4000	5000
Длина по вертикали, мм	2510	3100	2510	3100	2050	2510	3040	3800
Глубина захода, мм	320	320	320	320	320	320	320	320
Длина хода, мм	120	120	120	120	200	200	200	200
Высота раскрытия, мм	380	380	380	380	450	450	450	450
Главный двигатель, кВт	7,5	7,5	7,5	7,5	11	11	11	11
Масса, т	7	8,5	7,5	9,5	9	11	12	14,5
Габаритные размеры, мм	3200x1800x2500	4000x1800x2500	3200x1900x2600	4000x1435x2600	2500x1900x2700	3200x2000x2800	4000x2000x2800	5000x1900x3100

Модель листогибочного пресса ATTA	WC67К/E-160t/6000	WC67К/E-200T/3200	WC67К/E-200T/4000	WC67К/E-200T/5000	WC67К/E-200T/6000	WC67К/E-250T/3200	WC67К/E-250T/4000	WC67К/E-250T/5000
Усилие гибки, кН	1600	2000	2000	2000	2000	2500	2500	2500
Длина гибки, мм	6000	3200	4000	5000	6000	3200	4000	5000
Длина по вертикали, мм	4600	2600	3300	3800	4600	2600	3300	3800
Глубина захода, мм	320	320	320	320	320	400	400	400
Длина хода, мм	200	250	250	250	250	250	250	250
Высота раскрытия, мм	450	540	540	540	540	580	580	580
Главный двигатель, кВт	11	15	15	15	15	18,5	18,5	18,5
Масса, т	19,5	13,5	15	19	21	17	20	23
Габаритные размеры, мм	6000x1900x3300	3200x1820x3300	4000x2000x2850	5000x1950x3000	6000x1950x3300	3300x2000x3200	4000x2000x3400	5000x2000x3500

Модель листогибочного пресса ATTA	WC67К/E-300T/3200	WC67К/E-300T/4000	WC67К/E-300T/5000	WC67К/E-300T/6000	WC67К/E-400T/4000	WC67К/E-400T/5000	WC67К/E-400T/6000	WC67К/E-500T/4000
Усилие гибки, кН	3000	3000	3000	3000	4000	4000	4000	5000
Длина гибки, мм	3200	4000	5000	6000	4000	5000	6000	4000
Длина по вертикали, мм	2600	3300	3800	4600	3300	3800	4400	3300
Глубина захода, мм	400	400	400	400	400	400	400	500
Длина хода, мм	250	250	250	250	250	250	250	320
Высота раскрытия, мм	580	580	580	580	580	580	580	620
Главный двигатель, кВт	18,5	18,5	18,5	18,5	22	22	22	30
Масса, т	21	23	25	27,5	26	32	35	33
Габаритные размеры, мм	3200x2100x3300	4000x2100x3500	5000x2100x3700	6000x2100x4000	4000x2200x3600	5000x2200x3900	6000x2200x4100	4000x2400x3900

Модель листогибочного пресса ATTA	WC67К/E-500T/5000	WC67К/E-500T/6000	WC67К/E-500T/7000	WC67К/E-600T/4000	WC67К/E-600T/5000	WC67К/E-600T/6000	WC67К/E-600T/7000
Усилие гибки, кН	5000	5000	5000	6000	6000	6000	6000
Длина гибки, мм	5000	6000	7000	4000	5000	6000	7000
Длина по вертикали, мм	3800	4410	5400	3300	3800	4600	5400
Глубина захода, мм	500	500	500	500	500	500	500
Длина хода, мм	320	320	320	320	320	320	320
Высота раскрытия, мм	620	620	620	620	620	620	620
Главный двигатель, кВт	30	30	30	37	37	37	37
Масса, т	37,5	43,5	55	45	48	55	62
Габаритные размеры, мм	5000x2400x3900	6000x2450x4250	7000x2550x4350	4000x2700x4700	5000x2700x4750	6000x2700x4950	7000x2700x5150
