Пятиосевая сварочная установка

Характеристики товара

Производитель:
Код производителя:
Артикул
Скорость вращения, об/мин:
0-5
Амплитуда колебаний, мм:
0-40
Длина заготовки, мм:
300-1500
Диаметр заготовки, мм:
80-300
Частота колебаний, раз/мин:
0-30
Ход горелки вверх/вниз, мм:
50
Задержка в крайних точках, с:
0-10
Цена по запросу
Описание

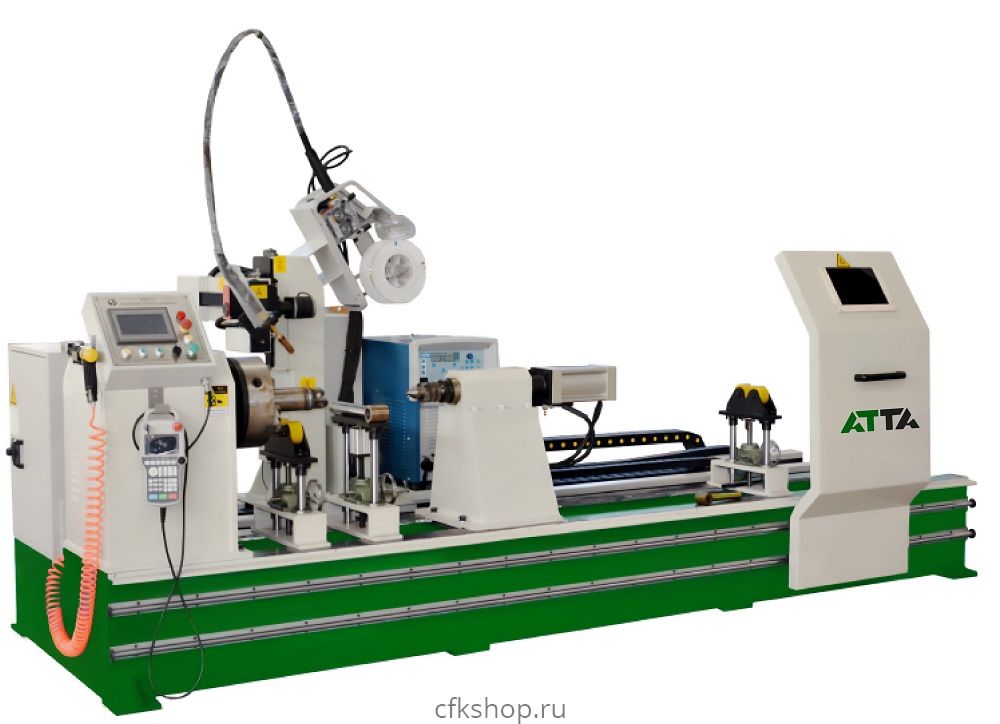

Заготовка вращается, сварочная горелка перемещается вверх-вниз, вправо-влево и поворачивается под углом в соответствии с заданной программой.

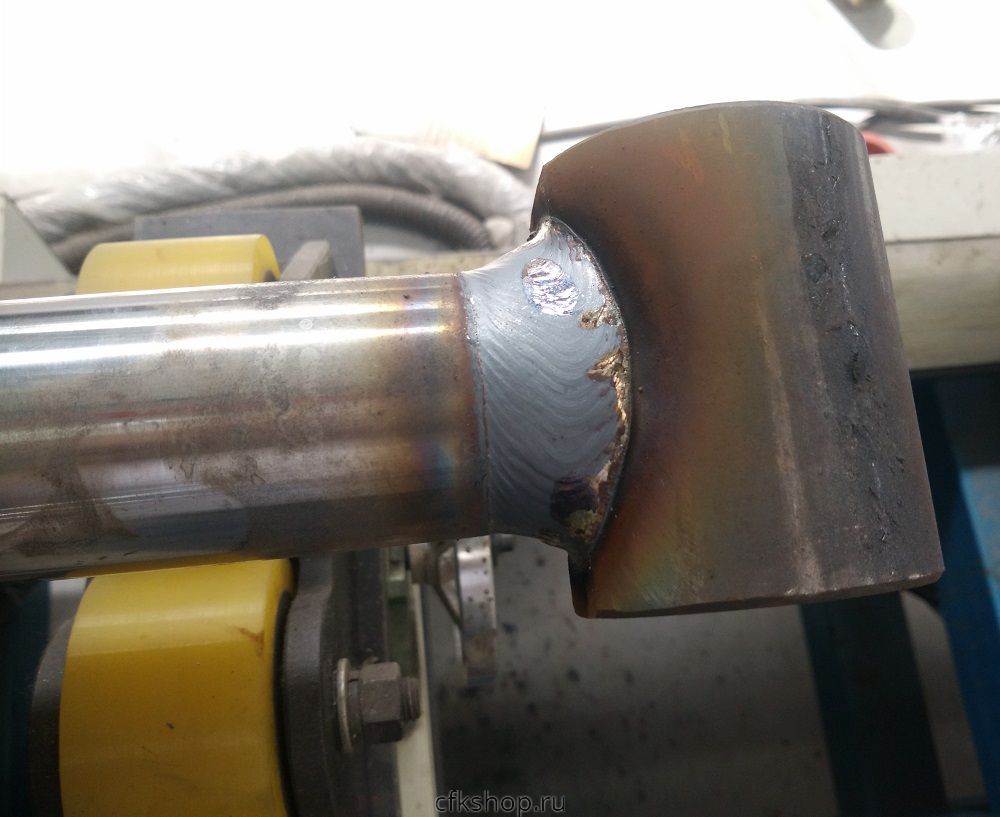

5-ти осевая роботизированная установка для сварки гидроцилиндров предназначена для программируемой сварки кольцевых швов, сварки проушины и штока гидроцилиндра, приварки к гильзе гидроцилиндра кронштейнов, площадок и т. д.

Установка имеет 5 осей, управляемых ЧПУ:
• вращение изделия
• перемещение горелки вдоль изделия (Х)
• перемещение горелки вверх/вниз (Z)
• перемещение горелки вперёд/назад (в плоскости перпендикулярной оси вращения изделия) (Y)
• наклон горелки ±60° (A)
Неуправляемая ось – механизм поперечных колебаний горелки
Управляемые оси оснащены сервоприводам фирмы Panasonic.
Программирование ЧПУ установки осуществляется методом «обучения» с помощью специального пульта.


Скорость вращения изделий зависит от положения заготовки чтобы гарантировать постоянство линейной скорости сварки.
В процессе вращения заготовки расстояние между сварочной горелкой и заготовкой не изменяется, что достигается программированием процесса сварки.


Оборудование состоит из станины, механизма вращения заготовки, механизма перемещения сварочной горелки вверх/вниз, вправо/влево и механизма поворота под углом, системы управления ЧПУ, электрической системы управления и источника питания для сварки и др.

Установка смонтирована на жесткой термообработанной станине, сваренной из толстостенных квадратных труб и пластин. На верхней фрезерованной части станины установлены направляющие, по которым перемещается задняя бабка с пинолью.
Передняя бабка фиксирована и оснащена двигателем с цифровым управлением и скользящим токоподводом.
В центральной части станины находятся одна или две регулируемые по высоте опоры для поддержки детали.

Параллельно перемещается стойка для перемещения суппорта горелки. Горизонтальной перемещение суппорта вдоль изделия осуществляется с помощью шарико винтовой передачи. Положение головки при горизонтальном перемещении контролируется двигателем переменного тока с обратной связью.

На стойке установлен механизм подачи проволоки, механизмы позиционирования головки.

Установка оснащается механизмом колебаний сварочной головки. Горизонтальное и вертикальное перемещение головки (в т. ч. для работы механизма колебаний горелки) осуществляется с помощью сервоприводов.
Система ЧПУ управляет серводвигателем переменного тока, обеспечивая 5-осевую связь процесса сварки.


Технические характеристики:

Скорость вращения 0-5 об/мин
Угол наклона горелки ±60°
Длина заготовки 300-1500 мм
Диаметр заготовки 80-300
Ход горелки вверх/вниз 50мм
Ход горелки вправо/влево 50мм
Амплитуда колебаний 0-40мм
Частота колебаний 0-30 раз/мин
Задержка в крайних точках 0-10 сек

Установка изготавливается по техническим требованиям заказчика и может быть изготовлена под различные виды и размеры заготовок.

В качестве источника сварки может быть использован любой бренд сварочного оборудования.
