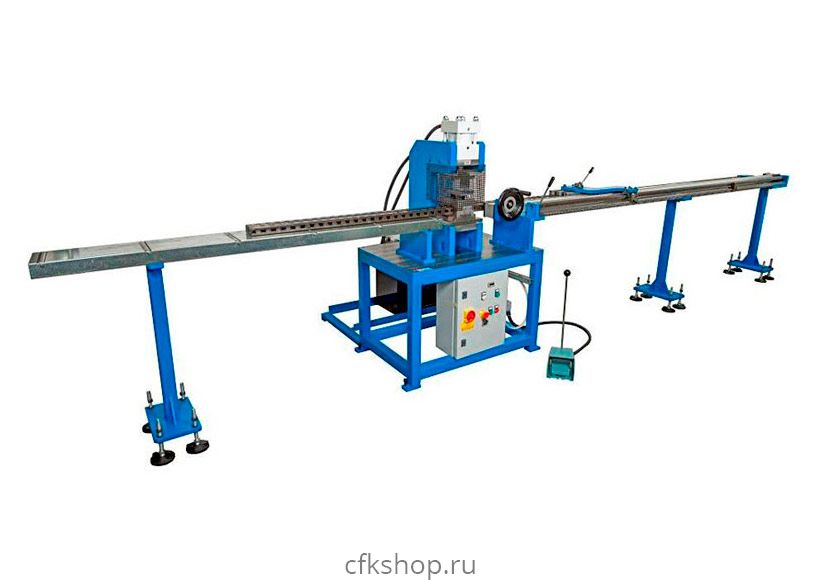

Ручной перфорационный станок для труб P80-M

Дополнительные характеристики:
Напряжение: 230/400 В
Частота: 50 Гц
Режим работы: ручной

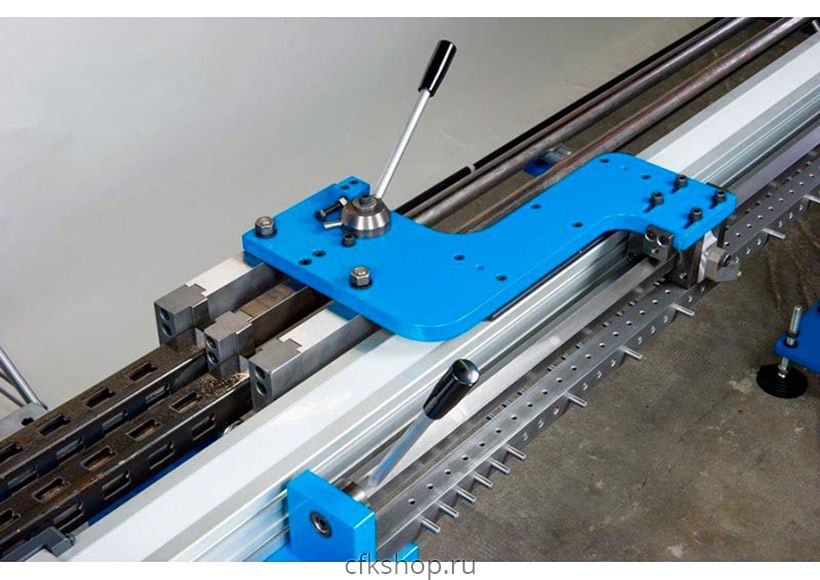

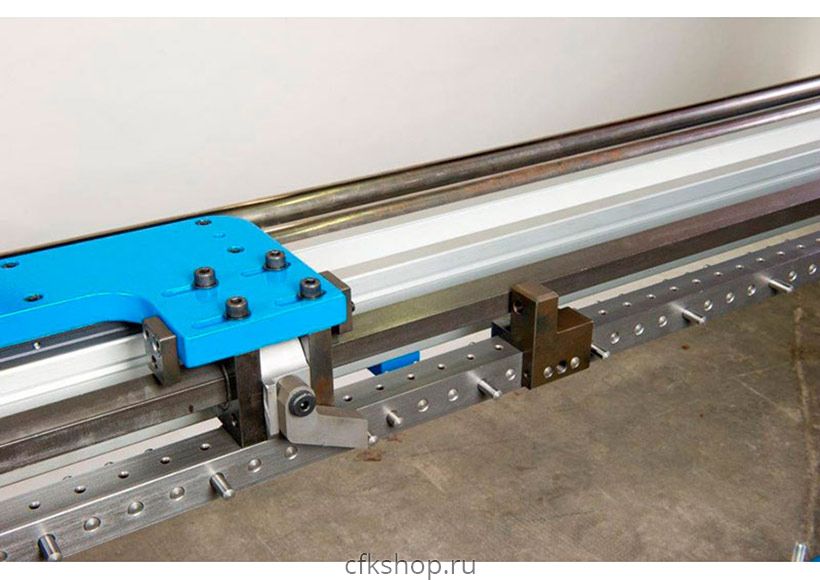

Станок предназначен для пробивки двух труб одновременно с сечением 40х40 мм и толщиной 2 мм. Станок позволяет работать с трубами различного сечения, до максимального диаметра 80 мм (для этого необходимо заменить некоторые части перфорируемого узла станка). Также имеется система позиционирования труб, состоящая из захватывающих трубу клещей с механическим закрытием и которые монтированы на перевигающейся по линейным направляющим каретке, управляющейся в ручную с помощью маховичка.

Спецификация на оборудование рассчитывается, исходя из технического задания. Наша компания совместно с инженерами компании BS готовы предоставить оптимальное предложение на оборудование, исходя из технических требований заказчика и объема выпускаемой продукции.

Средняя производительность для пробивки глухих отверстий на трубе длиной 2200 мм и шагом 50 мм – 1,5 минуты. Учитывая время загрузки и разгрузки двух труб (15 секунд), то производительность за час составит 70 труб, а за 8 часов работы - 560 труб. Учитывая время разгрузки 2 труб и загрузки следующих двух труб, составляющее около 15 секунд, прозводительность будет около 70 труб в час, или 560 труб в день (8 рабочих часов).

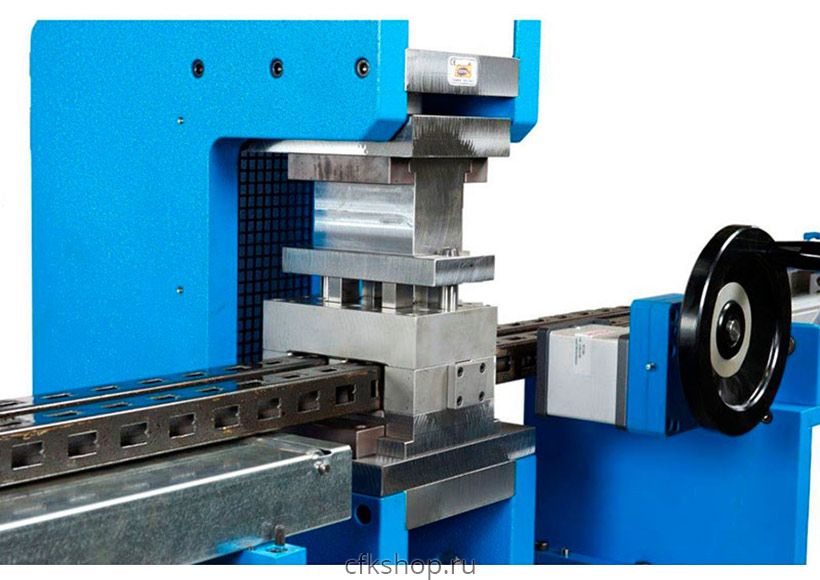

Станок P80-M состоит из гидравлического цилиндра с постоянным пробегом, пробивное усилие которого составляет 200 кН. Цилиндр монтирован на двух опорных стойках формой «С» , которые в свою очередь крепятся на опорном базовом столе, внутри которого расположена гидростанция и электрощит управления. Так же имеется система позиционирования труб, состоящая из захватывающих трубу клещей с механическим закрытием и которые монтированы на перевигающейся по линейным направляющим каретке, управляющейся в ручную с помощью маховичка.

Габаритный чертеж
