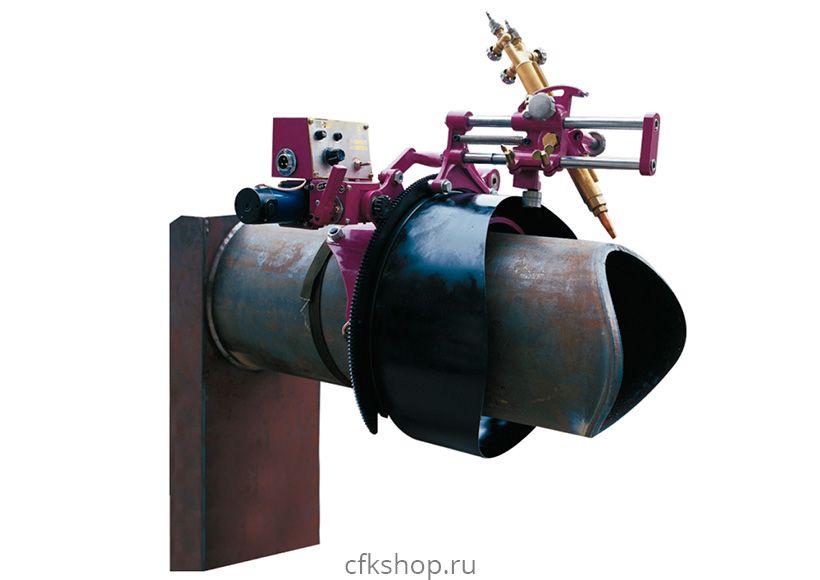

Седельные машины для резки труб Huawei HK-102

Седельная машина для резки труб HK-102 применяется для фигурной резки торцов труб с внешним диаметром от 38 мм до 1219 мм при изготовлении патрубков, тройников, трубных соединений типа XYZ. Формирование профиля торца трубы выполняется с помощью газокислородного резака, который перемещается вокруг трубы с упором на профилирующий шаблон, определяющий форму профиля трубы. Возможность установки резака под углом до ±45 градусов позволяет выполнять одновременное снятие фаски под сварку с толщиной резки до 50 мм.

Машина HK-102 устанавливается на трубу с помощью жесткого бандажа, который фиксируется прижимными винтами. Перемещение резака осуществляется с помощью асинхронного электродвигателя с зубчатым редуктором, который обеспечивает постоянную скорость резки и высокую плавность хода рабочей каретки машины.

Профилирующий шаблон устанавливается на бандажном кольце и может вращаться вокруг трубы, для установки необходимого положения профиля. После установки, шаблон фиксируется винтами к бандажу. Возможно использование шаблонов с различной глубиной и формой профиля.
Шаблоны для фигурной резки трубы для седельной машины HK-102 изготавливаются заказчиком под свои типоразмеры труб самостоятельно.
