Система для вырезки и вварки люков в обечайки большого диаметра

Установка MCM 4000 - это действительно мобильное оборудование с ЧПУ для резки и последующей вварки различных элементов в вырезанное отверстие. Машина может работать как на цилиндрических так и на плоских поверхностях, причем машину можно устанавливать как внутрь обечайки, так и снаружи на специальном балконе.

Внутреннее расположение	Внешнее расположение

Машина МСМ способна вырезать отверстия и снимать фаску в мачтах ветрогенераторов, обечайках с толщиной стенки до 150 мм при помощи всего одного оператора. Система MCM включает полное управление производственным процессом с единого Пульта дистанционного управления.

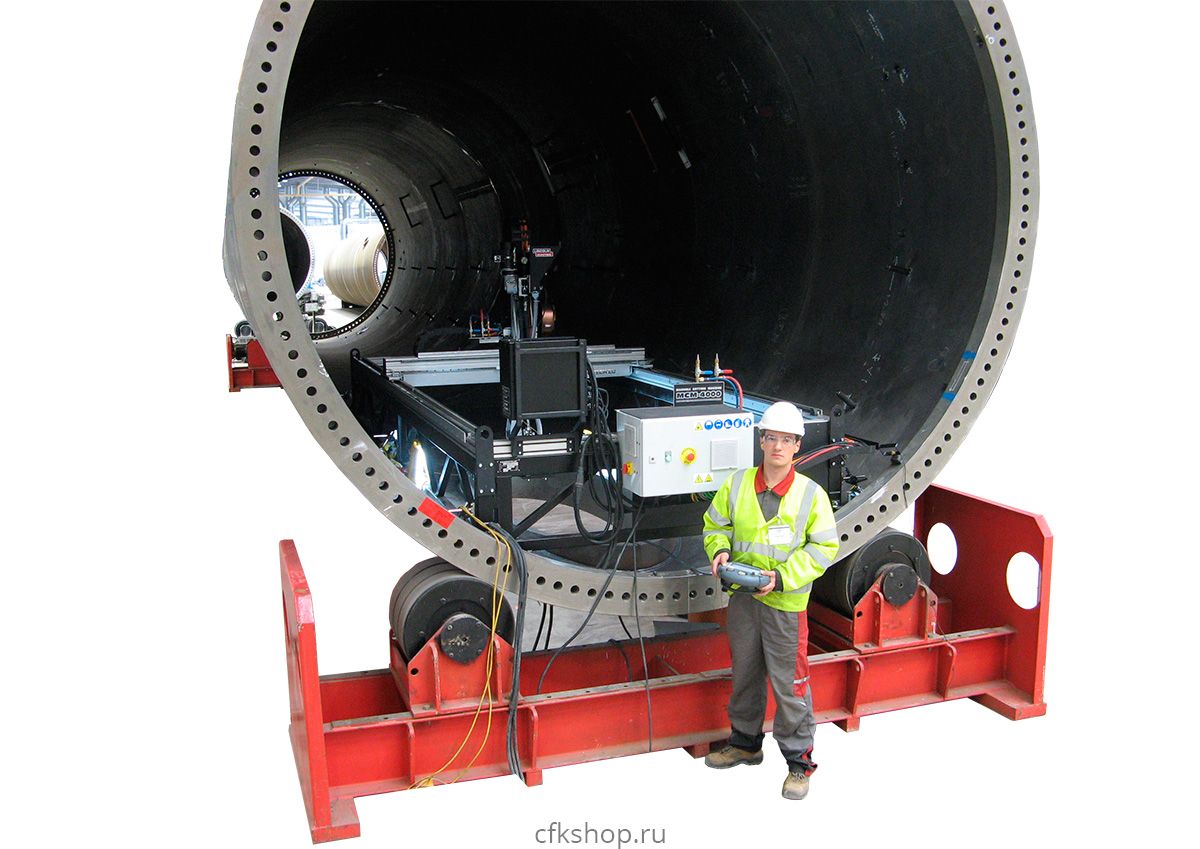

Переносная панель управления

Наиболее ярким примером успешного применения MCM 4000 является вырезка отверстия в башне ветрогенератора для дверного проёма. Для данной операции необходимо вырезать отверстие, подготовить фаску и затем вварить дверную раму. Учитывая диаметр башни ветрогенератора, толщину стенки данная задача весьма трудоемка, влияет на производственный цикл и требует большого количества времени.
На одной машине MCM 4000 может использовать газопламенную резку, плазменную резку и сварку и всем эти управляет один оператор.

Преимущества машины МСМ:

1 – простое и понятное программное обеспечение, не требующее какого-либо программирования или дорогостоящего обучения оператора в отличии от робототехнических комплексов.. После ввода данных необходимого отверстия или сканирования детали, которую необходимо вварить программа самостоятельно задает все параметры резки и сварки.
2 – одной машиной и одним оператором можно осуществлять газовую резку, плазменную резку и сварку.
3 – сварку можно осуществлять методом SAW (дуговая сварка под флюсом) или FCAW (сварка порошковыми проволоками)
4 - При необходимости MCM позволяет вручную или полуавтоматически регулировать положение горелки в процессе сварки.
5 – благодаря тому что машина сканирует элемент который затем вваривается в отверстие ручным или автоматическим способом, учитываются все отклонения и вырезанное отверстие получается точно соответствующим геометрии изделия.
6 – МСМ существенно снижает временные и финансовые затраты на резку и сварочные операции благодаря точной подготовке отверстия под сварку. По сравнению с ручным процессов резки и сварки затраченное время снижается в 3-4 раза.
7 - Wi-Fi мониторинг / on-line подключение для удаленной диагностики

SAW сварка, дефективность составляет менее 1%

Автоматическая резка и снятие фаски

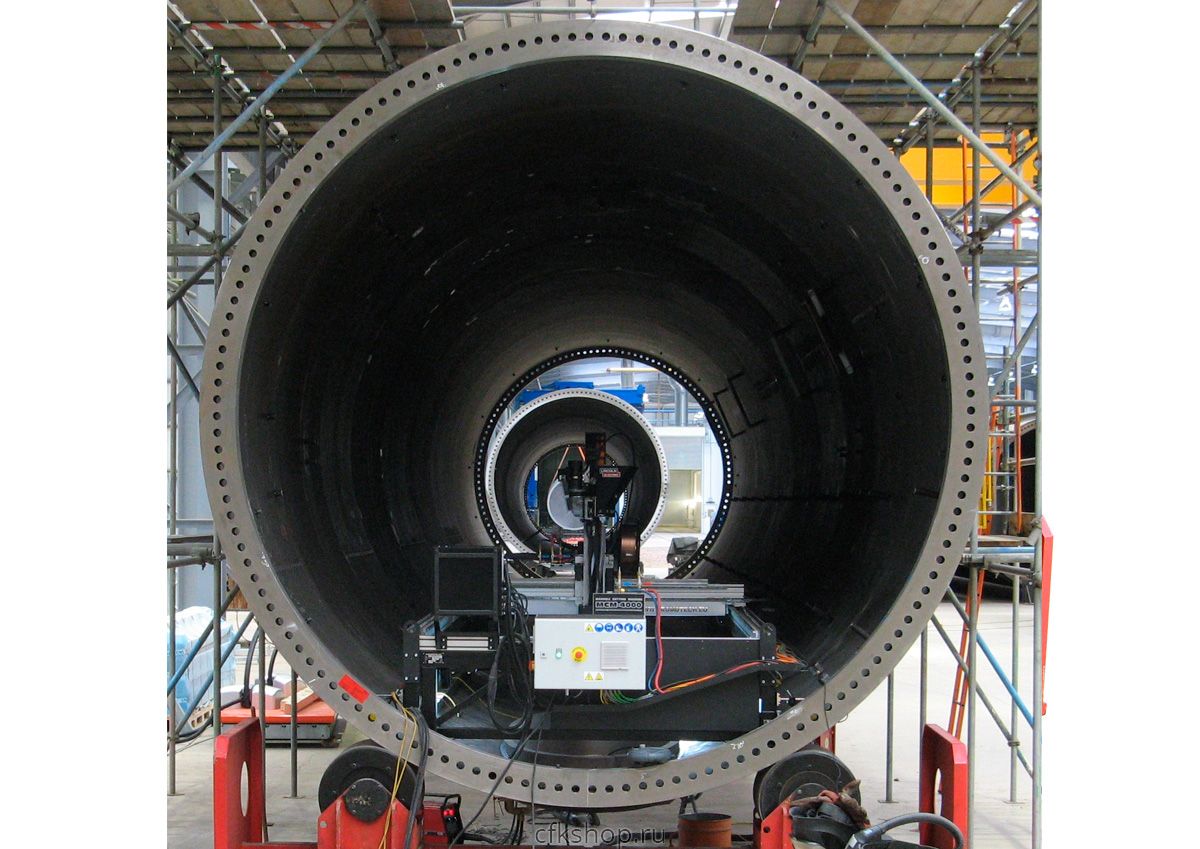

Внутреннее расположение установки
