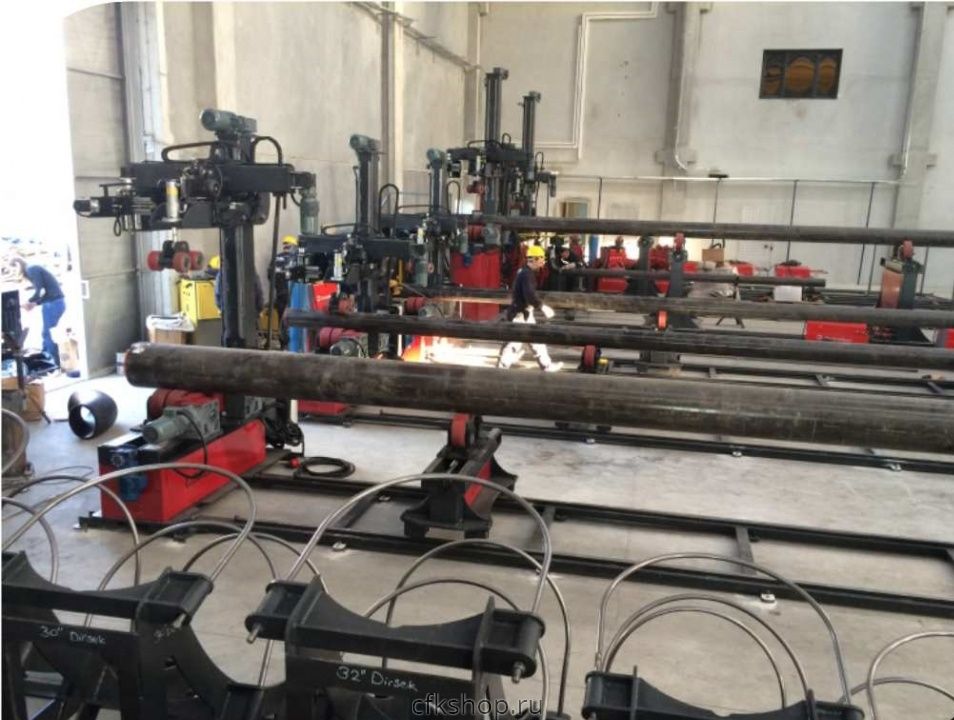

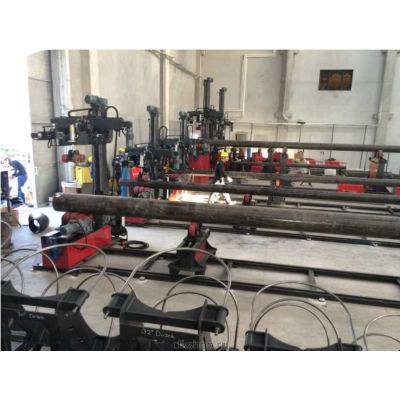

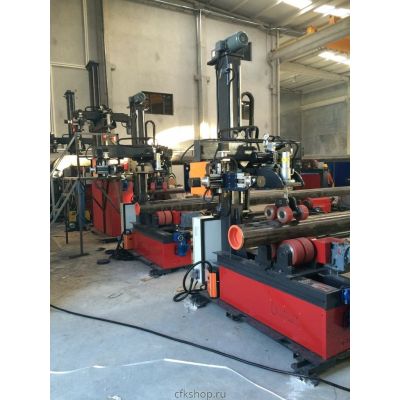

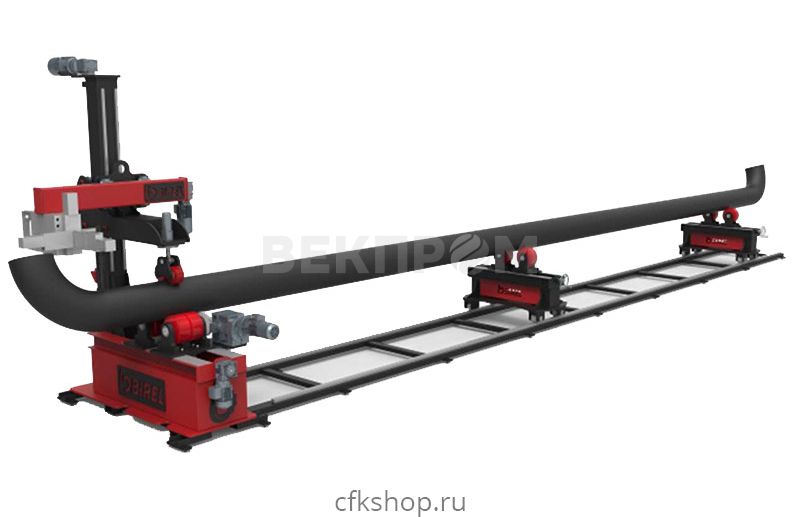

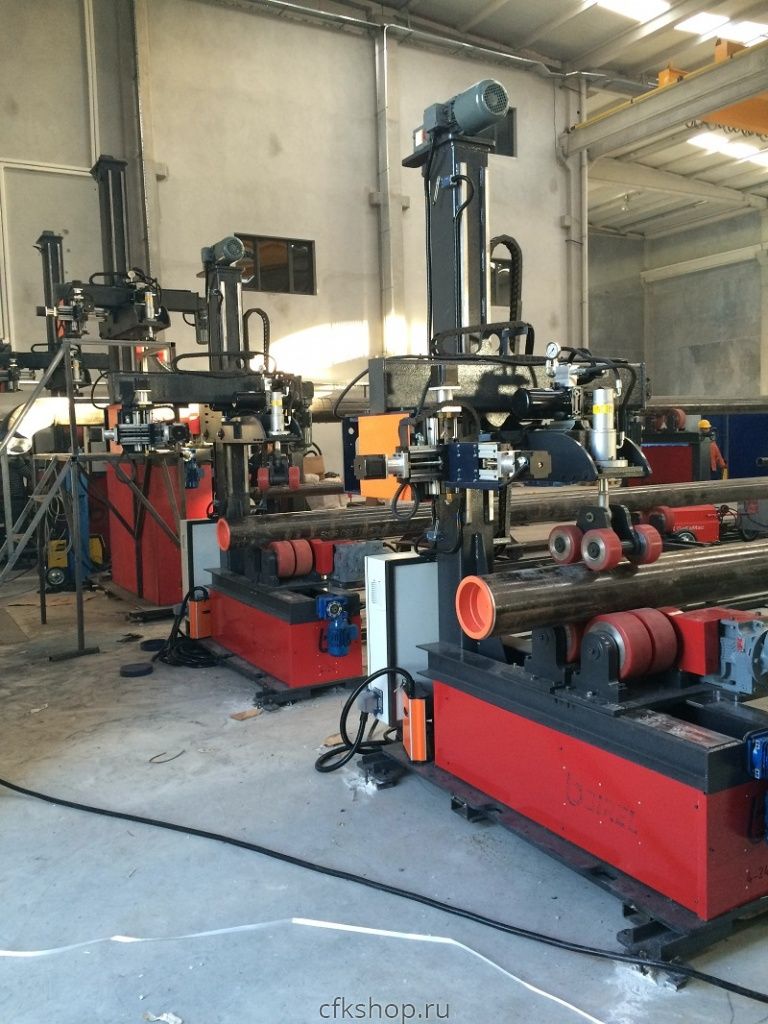

Стенд для сварки трубных узлов серии BD
Трубные вращатели серии BD используются для зажима, вращения, и наклона труб круглого профиля при сборке и автоматической сварке.
Движение вверх и вниз прижимных роликов в стандартной комплектации осуществляется с помощью вращения маховика
- Возможность наклона на ± 90⁰.
- 5 м. кабель управления
- Силовой кабель длиной 5 м
- Двигатель с тормозом и вентилятором
- Регулируемая скорость вращения и цифровой индикацией.

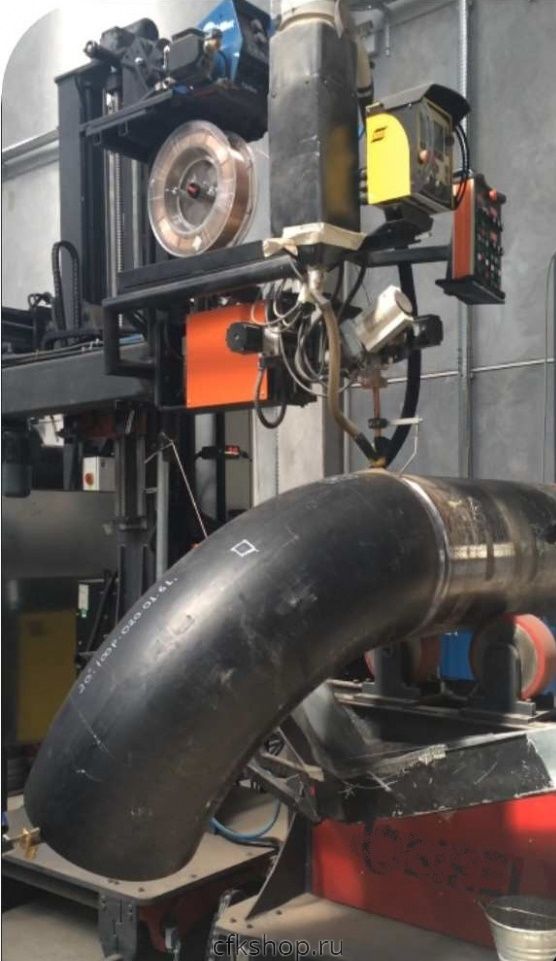

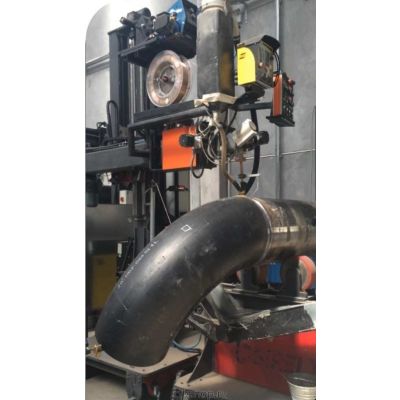

Трубные вращатели серии BD могут быть укомплектованы блоком управления для сварки кольцевых швов с подключением сварочного полуавтомата или оборудования для SAW сварки; оборудование для автоматической сварки устанавливается на специальном кронштейне с держателем и крестовым суппортом для регулировки положения. Блок управления для сварки кольцевых швов обеспечивает совместную работу трубного вращателя и сварочного оборудования: зажигание дуги, создание сварочной ванны, вращения трубы с точным поддержанием скорости вращения, перекрытие шва для заварки кратера.
Дополнительные средства управления
 |  |  |  |

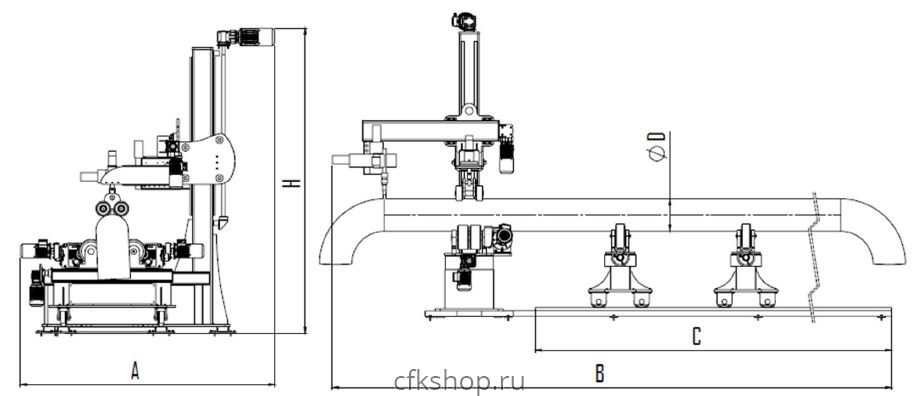

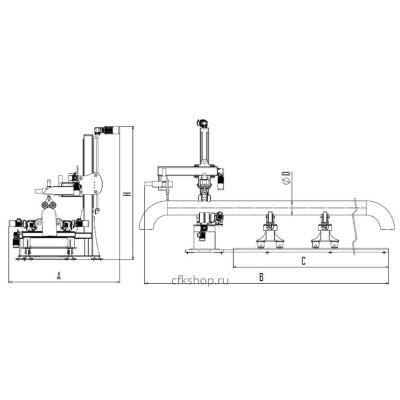

| Модель: BD | Симв. | Ед.изм | BD (4 – 24) | BD(12 – 56) |
| Грузоподъемность | кг | 6 000 | 8 000 | |
| Диапазон труб | D мин – D макс | мм | 100 - 610 | 300 - 1420 |
| Длина трубного вращателя | A | мм | 2 600 | 3 150 |
| Длина рельсового пути | C | мм | 11 000 | 11 000 |
| Общая длина | B | мм | 13 000 | 13 000 |
| Высота | H | мм | 3 050 | 4 800 |
| Скорость сварки | мм/мин | 200 - 1250 | 200 – 1250 | |
| Вес | кг | 3700 | 5250 |
