Сварочная каретка Huawei HK-100SE

Каталог / Промышленное оборудование и мебель / Автоматизация и механизация сварки / Сварочные трактора и каретки

Характеристики товара

Производитель:

Huawei

Код производителя:

HK-100SE

Габариты (д*ш*в):

480x260x400 мм

Вес, кг:

Напряжение, В:

220

Вертикальная регулировка положения горелки, мм:

Горизонтальная регулировка положения горелки, мм:

150

Скорость движения каретки, мм/мин:

0-1200

Скорость колебаний, мм/мин:

0-100

Угол регулировки, °:

360

Время задержки движения, сек:

0-2,5

Угол наклона при колебании, °:

514 800 ₽

Описание
Комплектация

Описание

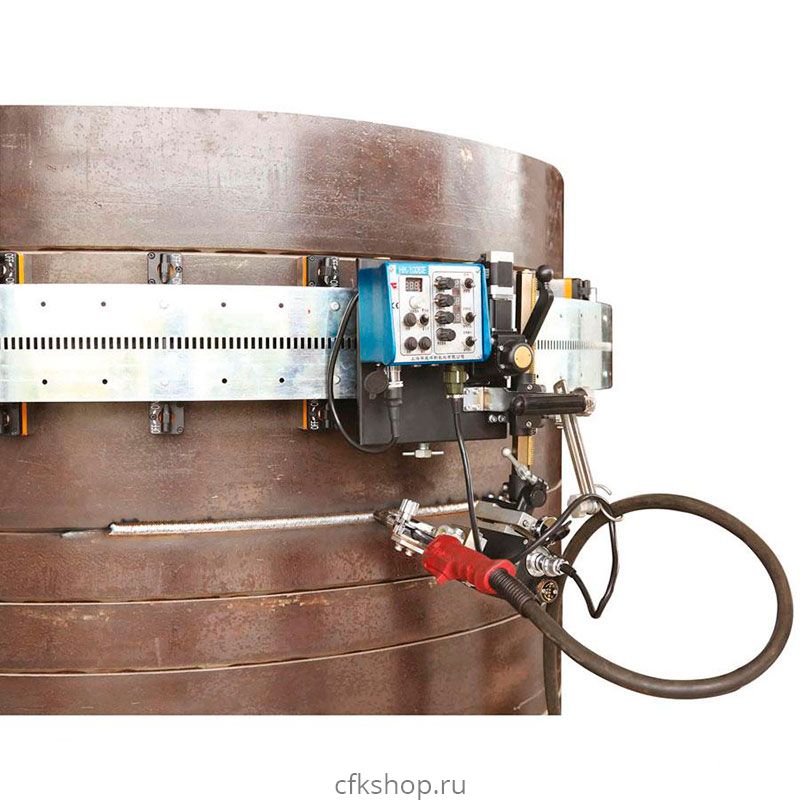

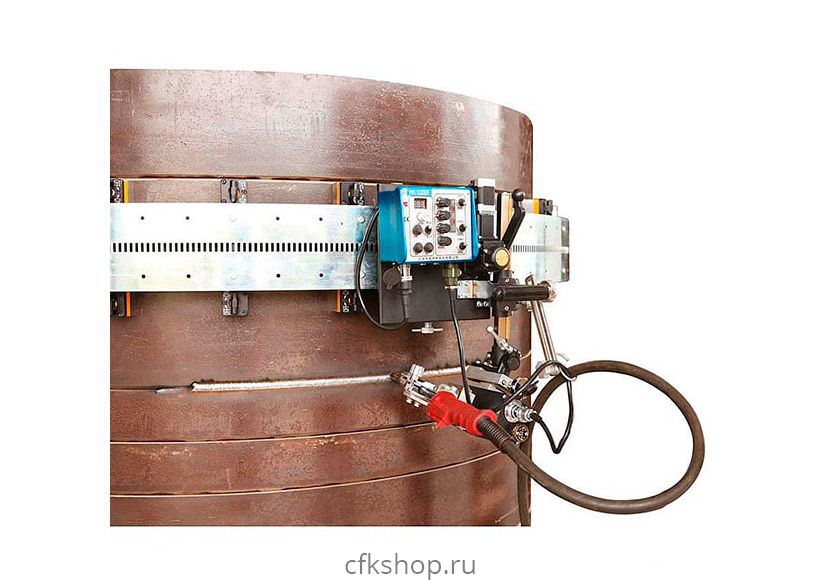

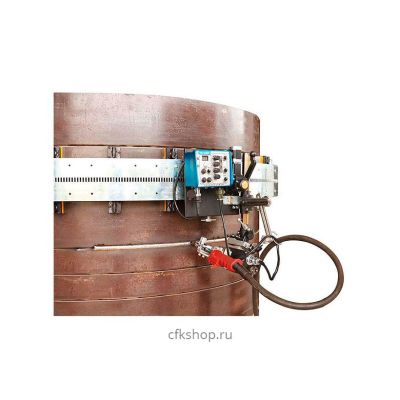

Полуавтоматический сварочный комплекс HK-100SE предназначен для сварки горизонтальных швов на вертикальной плоскости, вертикальных и кольцевых неповоротных стыков крупногабаритных металлоконструкций.

Применяется для сварки поясных и вертикальных стыков при сварке листов обшивки корабельных корпусов, монтаже резервуаров, сосудов и емкостей в химической, пищевой, цементной промышленности. Основой комплекса HK-100SЕ является самоходная каретка, перемещающаяся по направляющему рельсу с креплением на магнитных или вакуумных опорах. Сварка осуществляется с помощью горелки сварочного полуавтомата, которая закрепляется в кронштейне каретки.

Перемещение горелки осуществляется вместе с кареткой. При необходимости, колебания горелки в поперечной плоскости осуществляются с помощью осциллятора.

Параметры сварки и перемещения каретки регулируются с помощью системы управления, представленной в виде блока управления установленного на корпусе каретки. Система управления позволяет регулировать следующие параметры:

направление и скорость перемещения каретки
сила сварочного тока
напряжение на дуге
скорость подачи проволоки
частота и амплитуда осцилляций горелки
время задержки осцилляций горелки в крайних точках.

Комплекс HK-100SE имеет возможность синхронизации с источником питания и механизмом подачи проволоки.

Синхронизация каретки возможна с источниками питания, оснащенными разъемами внешнего управления 6- PIN. В этом случае, управление всеми параметрами сварки, включая ток, напряжение и скорость подачи проволоки, осуществляется с блока управления кареткой.

Гибкий рельс, по которому перемещается каретка комплекса, крепится к одной из свариваемых деталей с помощью мощных биполярных магнитов, либо, при необходимости сварки немагнитных сталей и сплавов – с помощью вакуумных присосок. Он может располагаться как горизонтально, при сварке продольных или поясных швов, так и вертикально, для сварки вертикальных соединений

Стандартная комплектация

Сварочная каретка – 1шт.
Осциллятор – 1 шт.
Держатель кабеля – 1 шт.
Блок питания со шнуром 20 м – 1 шт.
Кабель синхронизации 0,8 м – 1 шт.
Кабель соединения со сварочным аппаратом 5 м – 1 шт.
Гибкий рельс 2 м – 2 шт.
Предохранитель 3А – 3 шт.
Набор шестигранных ключей – 1 шт.
Инструкция по эксплуатации – 1 шт.
