Сварочный позиционер ATTA серии HD-300 CT
Цена по запросу ₽
Описание

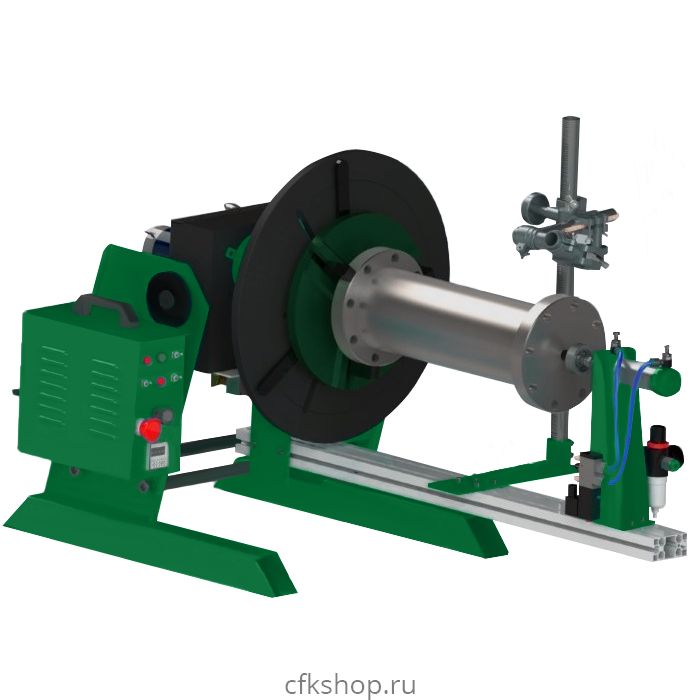

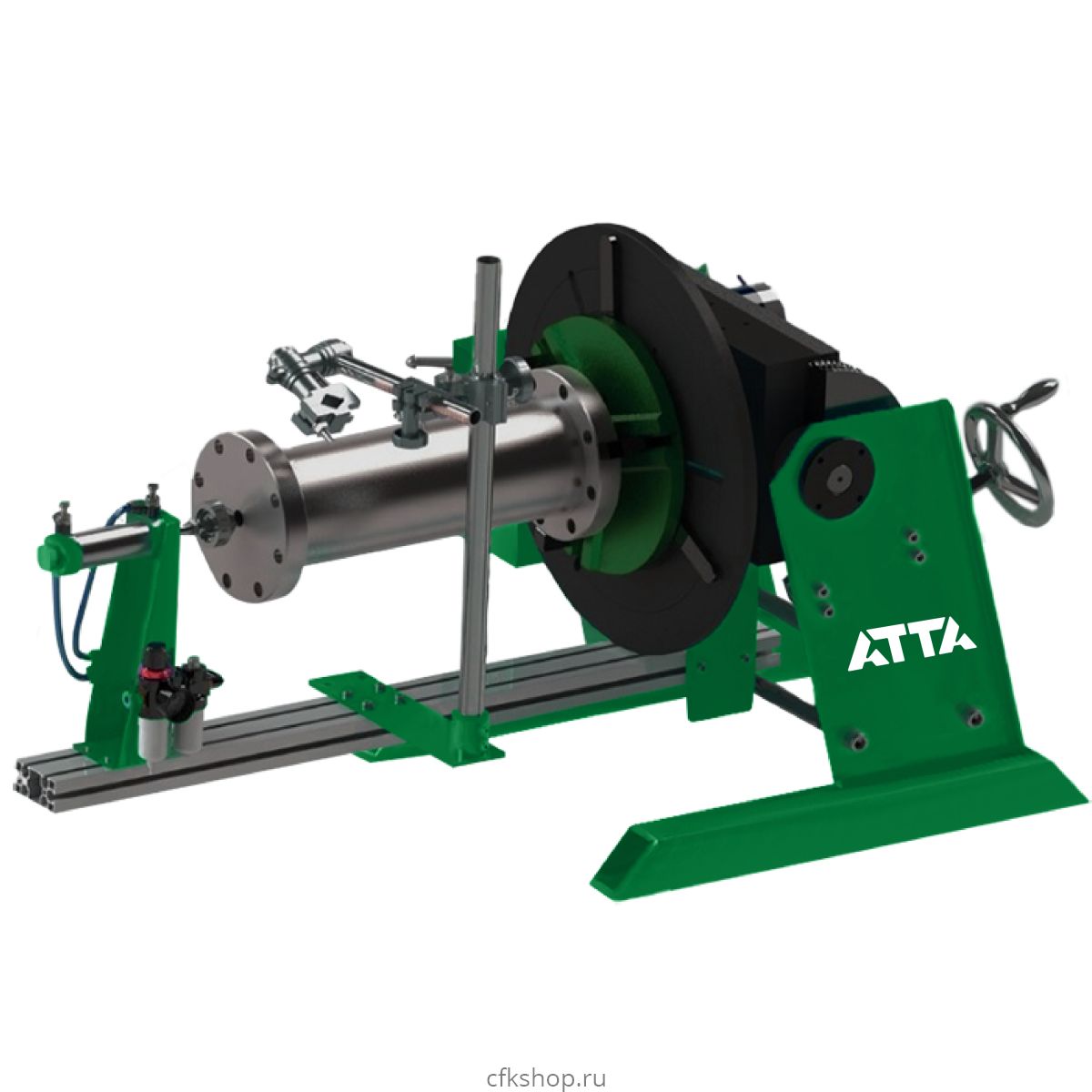

Сварочный позиционер HD-300 CT
Сварочный позиционер HD-300 CT предназначен для сварки кольцевых швов:
- деталей длиной до 1000 мм и диаметром до 400 мм
- деталей весом до 300 кг в горизонтальном положении планшайбы и до 150 кг в вертикальном
Скорость вращения планшайбы сварочного позиционера можно регулировать от 0,2 до 2,5 об/мин.
Сварочный позиционер HD-300 CT конструктивно представляет собой поворотный стол с углом поворота планшайбы от 0° до 90°, на котором размещаются и с заданной точностью выставляются элементы свариваемых конструкций.
Сварочный позиционер HD-300 CT конструктивно представляет собой поворотный стол с углом поворота планшайбы от 0° до 90°, на котором размещаются и с заданной точностью выставляются элементы свариваемых конструкций.
Комплект состоит из:
- позиционер HD-300
- задняя бабка/пиноль с пневматическим приводом
- патрон KD-300 с дополнительными губками
- манометр и воздушным фильтром
- держатель горелки с механизмом настройки и вертикальной штангой
- горизонтальная консоль из алюминиевого профиля (1,3 м)
Технические характеристики:
| № | Наименование | Единица | HD-300 |
| 1 | Нагрузка в горизонтальном положении | кг | 300 |
| 2 | Нагрузка в вертикальном положении | кг | 150 |
| 3 | Диаметр рабочего стола | мм | Ø 500 |
| 4 | Диаметр центрального отверстия стола | мм | 90 |
| 5 | Высота до оси при наклоне | мм | 456 |
| 6 | Высота до стола в горизонтальном положении | мм | 602 |
| 7 | Частота вращения | об./мин. | 0,25-2,5 |
| 8 | Двигатель вращения | Вт | 300 |
| 9 | Управление наклоном | об./мин. | Ручное |
| 10 | Максимальный эксцентриситет | мм | 100 |
| 11 | Максимальный центр тяжести | мм | 200 |
| 12 | Угол наклона | ° | 0~90 |
| 13 | Входное напряжение | 1 фаза/220~240 В/50 Гц | |
| 14 | Способ управления | / | Педаль |
