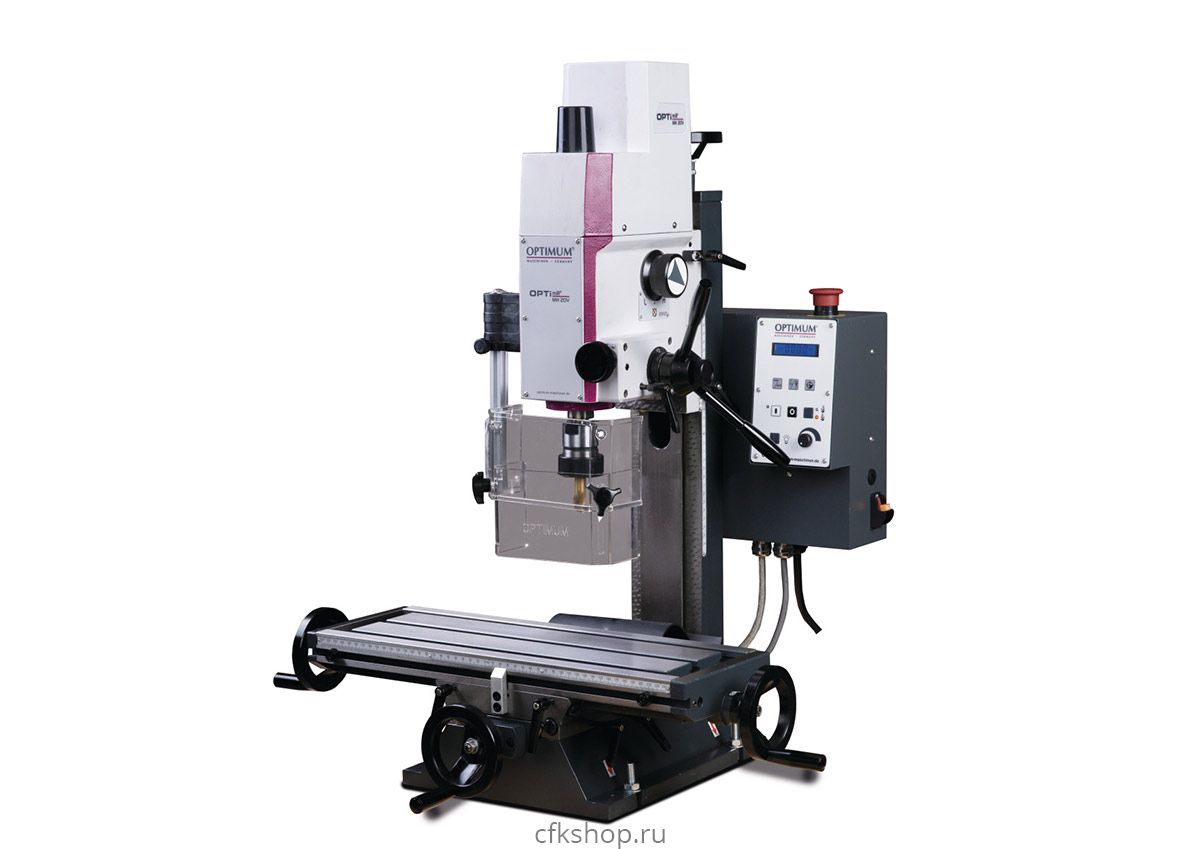

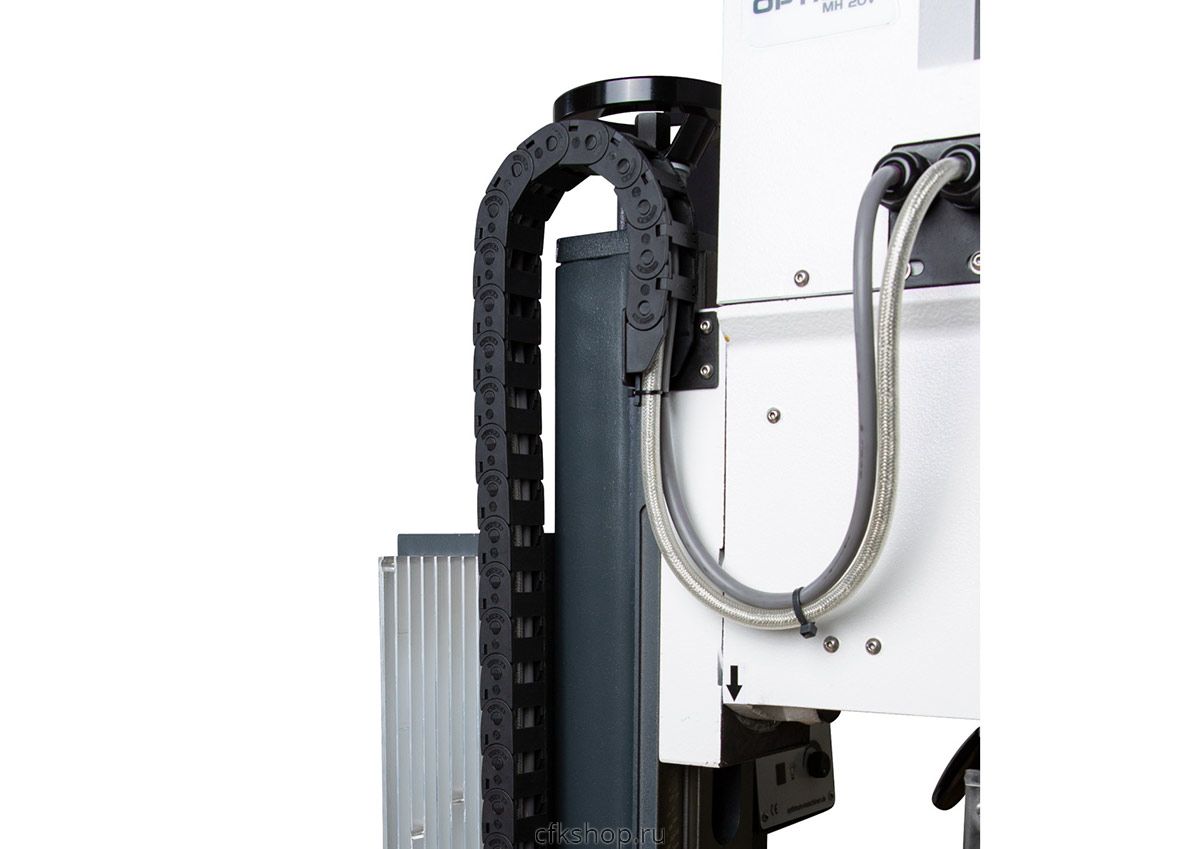

Сверлильно-фрезерный станок OPTImill MH 20V

Характеристики товара

Производитель:
Код производителя:
3338131

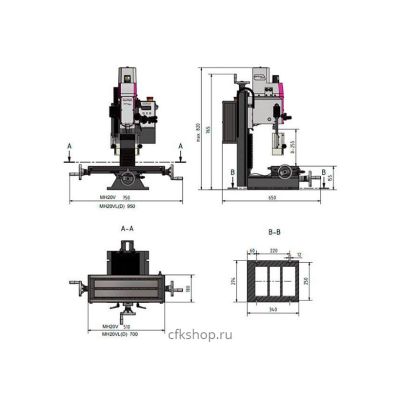

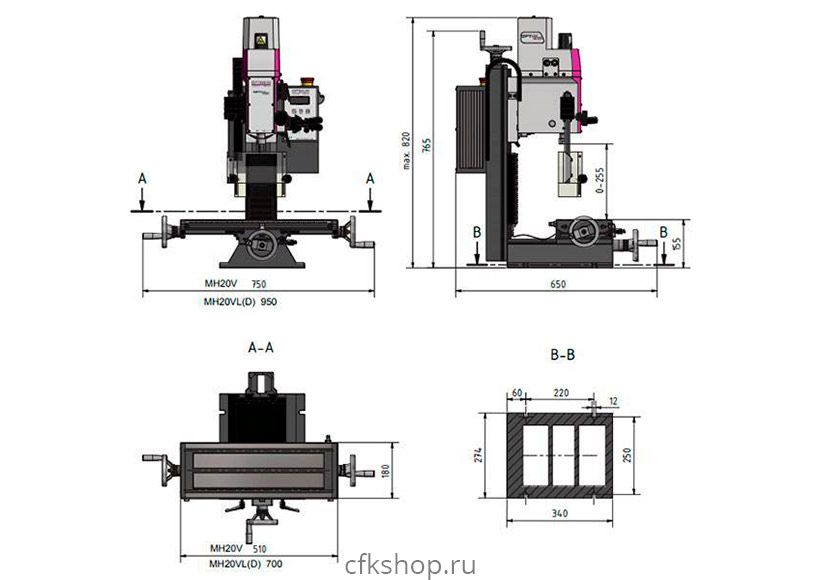

Габариты (д*ш*в):
650x750x820 мм
Вес, кг:
94
Мощность, кВт:
0.8
Напряжение, В:
220
Вес (брутто), кг:
121
Размер стола, мм:
507х180
Конус шпинделя:
КМ2
Размер Т-образных пазов стола, мм:
12
Макс. грузоподъемность, кг:
50
Расстояние между Т-образными пазами на столе, мм:
63
Размер T-образных пазов на столе, мм:
12
Габариты упаковки (ДхШхВ), мм:
770x714x917
Мощность привода, кВт:
0.75
Макс. расстояние от шпинделя до стола, мм:
255
Ход шпинделя, мм:
50
Макс. диаметр сверления, мм:
12
Частота вращения шпинделя, об/мин:
100 - 3000
Количество скоростей шпинделя:
2
Макс. диаметр торцевой фрезы, мм:
52
Макс. диаметр концевой фрезы, мм:
20
Количество T-образных пазов на столе:
3
Ручное перемещение по оси X, мм:
280
Ручное перемещение по оси Y, мм:
175
Патрон шпинделя:
MT 2
Макс. диаметр рассверливания в стали, мм:
16
Вылет вертикального шпинделя, мм:
170
Поворот шпинделя, °:
± 90
Ручное перемещение по оси Z, мм:
210
241 680
+
Описание

Сверлильно-фрезерные станки с электронно-управляемым приводом с бесступенчатой регулировкой

  • Точно спроектированная конструкция
  • Радиальное биение пиноли ≤ 0,015 мм за счет конического роликового подшипника
  • Двигатель с двухступенчатым редуктором для эффективной передачи мощности двигателя
  • Точная ручная подача пиноли
  • Мощный электродвигатель постоянного тока с непрерывным контролем величины тока
  • Электронная система защиты на 24 В
  • Электронные средства управления со встроенным релейным регулятором

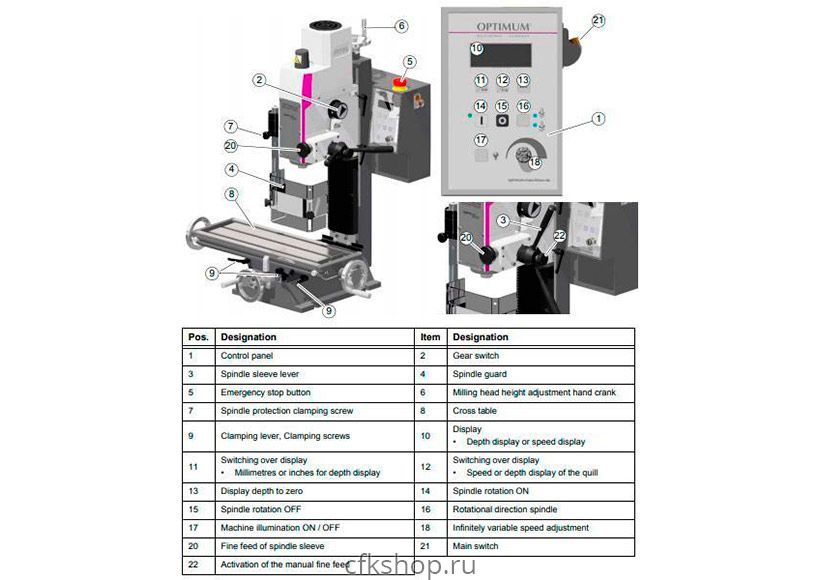

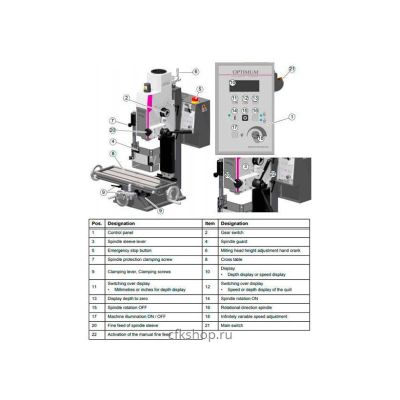

  • Понятная панель управления с удобной мембранной клавиатурой
  • Удобный для считывания цифровой индикатор скорости и глубины сверления
  • Монолитный координатный стол больших размеров, прецизионной обработки с T-образными пазами и регулируемыми клиньями
  • Регулируемые концевые упоры
  • Прочная направляющая «ласточкин хвост» с возможностью регулировки зазора клиньями
  • Кнопка аварийного останова
  • Угол наклона сверлильной и фрезерной головки составляет ± 60°
  • Точная подача сверлильного станка
  • Прямое и обратное вращение шпинделя
  • Станочный светильник
  • Двухрядные шариковые подшипники с угловым контактом на осях, возможность беззазорной регулировки

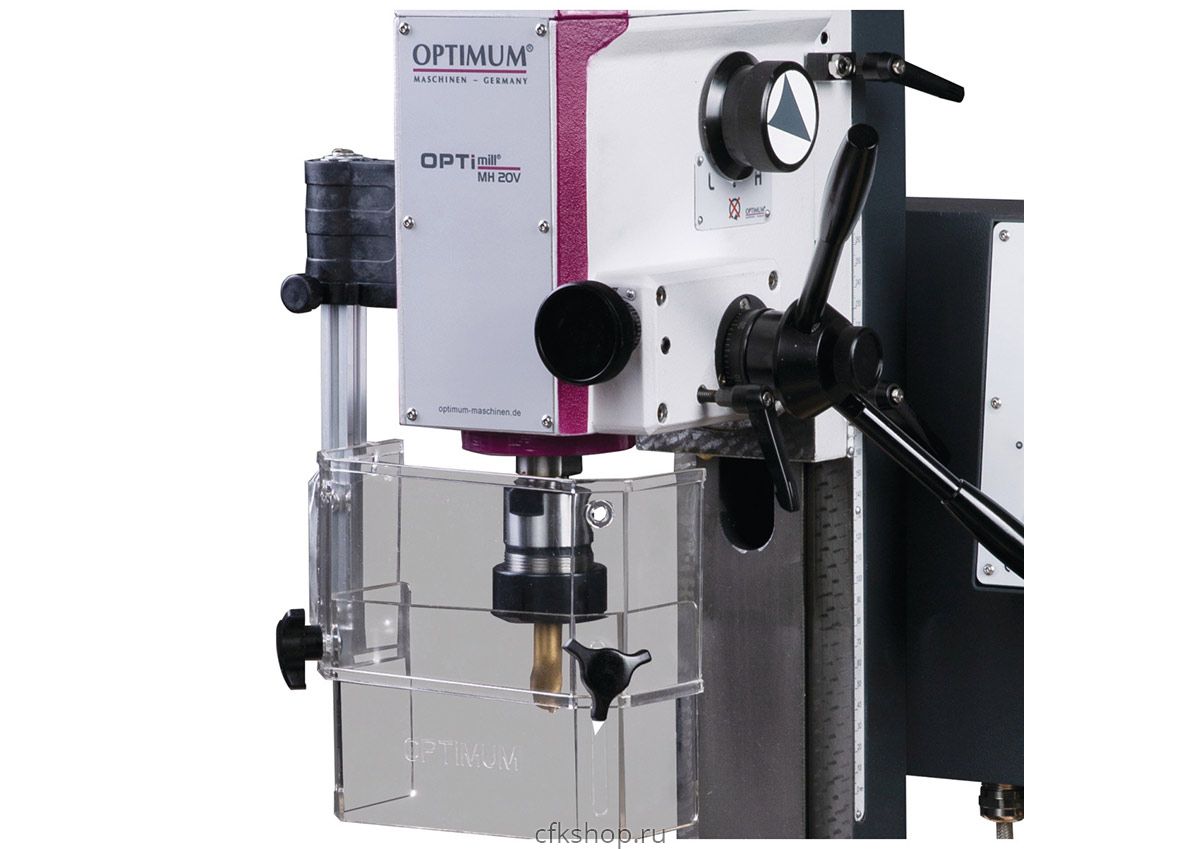

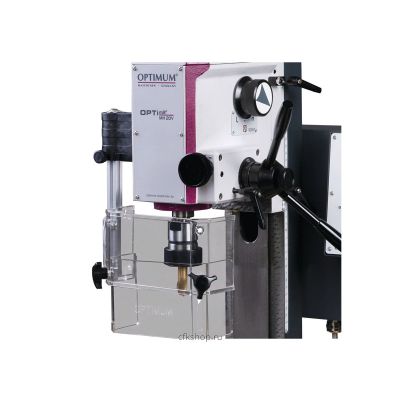

  • Регулируемый по высоте экран для максимально возможной защиты оператора от стружки и отлетающих частей, оснащенный микровыключателем
  • Оси X, Y и Z с подготовленной канавкой для последующей установки магнитных лент
Стандартная комплектация
  • Рабочий инструмент
