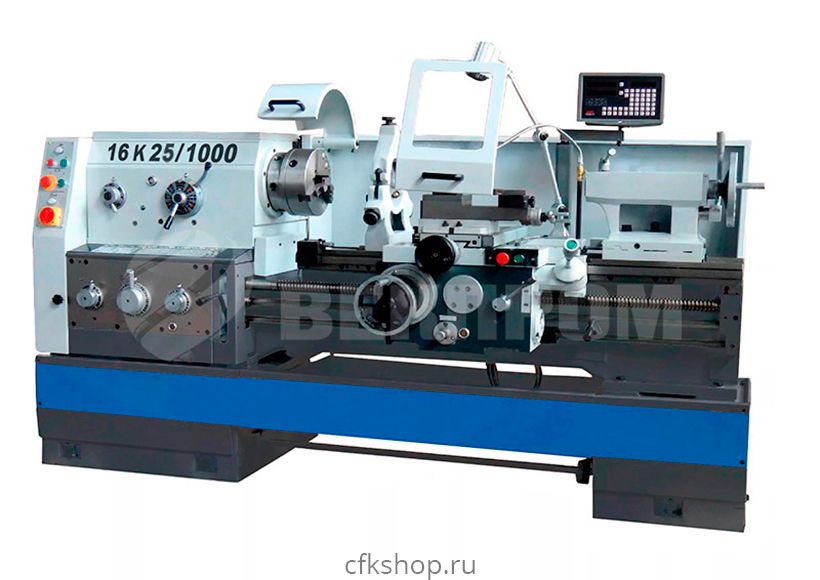

Токарно-винторезный станок GLY 16К25
Характеристики товара
Производитель:
Код производителя:
16К25
Мощность, кВт:
7.5
Количество скоростей:
24
Диаметр пиноли задней бабки, мм:
75
Диаметр обработки над суппортом, мм:
300
Макс. диаметр обработки над станиной, мм:
500
Перемещение пиноли задней бабки, мм:
150
Внутренний конус пиноли задней бабки:
КМ5
Конус шпинделя:
КМ6
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
9
Макс. частота вращения шпинделя, об/мин:
1600
РМЦ, мм:
4000
Диаметр сквозного отверстия в шпинделе, мм:
82
Макс. высота, ширина резца, мм:
25х25
Скорость подачи по оси X, мм/мин:
4500
Скорость подачи по оси Z, мм/мин:
1900
Диаметр обработки над выемкой станины, мм:
710
Длина выемки в станине, мм:
230
Продольная подача, мм/об:
0.063-2.52
Количество продольных подач:
65
Диапазон поперечной подачи, мм/об:
0.027-1.07
Количество поперечных подач:
65
Пределы шага нарезаемых метрических резьб, мм/об:
0.5-224
Количество шагов метрических резьб:
48
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
72-1/8
Количество шагов дюймовых резьб:
46
Пределы шага нарезаемых модульных резьб:
0.5-112
Количество шагов (модульные резьбы):
42
Диапазон питчевой резьбы, DP:
56-1/4
Ход верхней каретки суппорта, мм:
145
Ход поперечной каретки суппорта, мм:
360
Макс. длина обрабатываемой детали, мм:
4000
Количество питчевых резьб:
45
Цена по запросу ₽
Описание
Станки серии 16К25 применяются в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания. Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают стабильную работу. Станок имеет повышенную жесткость шпиндельного узла и жесткость конструкции. Это позволяет вести обработку используя полную мощность привода. Станки просты в эксплуатации и сохраняют точность позиционирования. Подробные характеристики:
| Мах диаметр обработки над станиной | Ø500 мм |
| Мах диаметр обработки над суппортом | Ø300 мм |
| Мах диаметр обработки над выемкой в станине | Ø710 мм |
| Эффективная длина выемки | 230 мм |
| Мах длина обрабатываемой заготовки | 1000/1500/2000/3000/4000 мм |
| Шпиндель со сквозным осевым отверстием | Ø82 мм |
| Конус отверстия в шпинделе | КМ6 |
| Передний конец шпинделя | 1:20 ф90 |
| Скорость вращения шпинделя | 24 ступени, 9-1600 |
| Количество и диапазон продольных подач | |
| Стандартные | 0.063-2.52/65 мм/об |
| Уменьшенные | 0.028-0.056/13 мм/об |
| Увеличенные | 2.86-6.43/15 мм/об |
| Количество и диапазон поперечных подач | |
| Стандартные | 0.027-1.07/65 мм/об |
| Уменьшенные | 0.012-0.026/13 мм/об |
| Увеличенные | 1.21-2.73/15 мм/об |
| Количество и диапазон нарезания резьбы | |
| Метрическая резьба | 0.5-224/48 |
| Дюймовая резьба | 72-1/8 tpi/46 |
| Модульная резьба | 0.5-112/42 |
| Питчевая резьба | 56-1/4 DP/45 |
| Продольное ускоренное перемещение | 4.5 м/мин |
| Поперечное ускоренное перемещение | 1.9 м/мин |
| Сечение резца | 25х25 мм |
| Мах ход резцовой салазки | 145 мм |
| Мах ход поперечной каретки | 360 мм |
| Диаметр пиноли задней бабки | Ø75 мм |
| Конус пиноли задней бабки | КМ5 |
| Мах ход пиноли задней бабки | 150 мм |
| Поперечное перемещение задней бабки | ±15 мм |
| Тип насоса для охлаждающей жидкости, мощность и поток | 50 л/мин |
| Мощность главного двигателя | 7,5/9 кВт |
| Масса нетто станка | |
| РМЦ 1000 | 2850 кг |
| РМЦ 1500 | 3150 кг |
| РМЦ 2000 | 3400 кг |
| РМЦ 3000 | 3800 кг |
| Габариты станка | |
| РМЦ 1000 | 2700х1150х1800 мм |
| РМЦ 1500 | 3200х1150х1800 мм |
| РМЦ 2000 | 3700х1150х1800 мм |
| РМЦ 3000 | 4700х1150х1800 мм |
| Мощность | 7,5 кВт |
| РЦМ | 1000; 1500; 2000; 3000 мм |
| ⌀ обработки над станиной | 500 мм |
| ⌀ обработки в шпинделе | 82 мм |
Стандартная комплектация
- 3-х кулачковый патрон Ø320 мм;
- 4-х кулачковый патрон Ø400 мм;
- Планшайба;
- Подвижный люнет;
- Неподвижный люнет;
- Упорный задний центр МТ5;
- Центральный переходной конус МТ№ 6/5;
- Система подачи СОЖ в зону резания;
- Регулируемый позиционный упор по оси Z;
- Галогеновый станочный светильник;
- 4-х позиционный резцедержатель;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Ножной тормоз шпинделя;
- Шприц для смазки;
- Приводные ремни;
- Руководство по эксплуатации.
Дополнительная комплектация
- Устройство цифровой индикации на 2 оси SINO DRO
