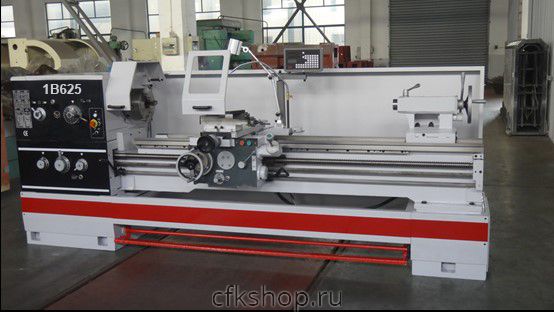

Токарно-винторезный станок GLY 1В625
Характеристики товара
Производитель:
Код производителя:
1В625
Мощность, кВт:
7.5
Количество скоростей:
24
Диаметр пиноли задней бабки, мм:
75
Диаметр обработки над суппортом, мм:
300
Макс. диаметр обработки над станиной, мм:
500
Перемещение пиноли задней бабки, мм:
150
Внутренний конус пиноли задней бабки:
КМ5
Конус шпинделя:
КМ6
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
9
Макс. частота вращения шпинделя, об/мин:
1600
РМЦ, мм:
4000
Диаметр сквозного отверстия в шпинделе, мм:
82
Макс. высота, ширина резца, мм:
25х25
Скорость подачи по оси X, мм/мин:
4500
Скорость подачи по оси Z, мм/мин:
1900
Диаметр обработки над выемкой станины, мм:
710
Длина выемки в станине, мм:
230
Продольная подача, мм/об:
0.063-2.52
Количество продольных подач:
65
Диапазон поперечной подачи, мм/об:
0.027-1.07
Количество поперечных подач:
65
Пределы шага нарезаемых метрических резьб, мм/об:
0.5-224
Количество шагов метрических резьб:
48
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
72-1/8
Количество шагов дюймовых резьб:
46
Пределы шага нарезаемых модульных резьб:
0.5-112
Количество шагов (модульные резьбы):
42
Диапазон питчевой резьбы, DP:
56-1/4
Ход верхней каретки суппорта, мм:
145
Ход поперечной каретки суппорта, мм:
360
Макс. длина обрабатываемой детали, мм:
4000
Количество питчевых резьб:
45
2 450 000
₽
Описание
Токарно-винторезный станок 1В625 предназначен для обработки цилиндрических и конических заготовок диаметром до 500 мм и длиной, в зависимости от модификации, от 1000 до 4000 мм. Станок применяется для производства токарных работ: точение, растачивание внутренних поверхностей, сверление, зенкерование, развертывание и нарезание метрических, модульных, дюймовых и питчевых резьб на деталях, закрепленных в центрах или патроне. Корпусные детали станка отлиты из высококачественных материалов, обеспечивающих жесткость и долговечность конструкции.
Направляющие станины токарно-винторезного станка 1В625, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки.
Стандартная комплектация
- 3-х кулачковый патрон Ø250 мм;
- 4-х кулачковый патрон Ø320 мм;
- Планшайба ф435мм;
- Подвижный люнет 6-100мм;
- Неподвижный люнет 6-125мм;
- Упорный задний центр МТ5;
- Центральный переходной конус МТ№ 6/5;
- Система подачи СОЖ в зону резания;
- Регулируемый позиционный упор по оси Z;
- Галогеновый станочный светильник;
- 4-х позиционный резцедержатель;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Ножной тормоз шпинделя;
- Приводные ремни;
- Руководство по эксплуатации.
Дополнительная комплектация
- Устройство цифровой индикации на 2 оси SINO DRO;
- 3-х кулачковый патрон Ø320 мм;
- 4-х кулачковый патрон Ø400 мм;
- Кулачки для токарного патрона;
- Планшайба ф630мм;
- Неподвижный люнет 100-200 мм;
- Устройство для обточки конусов (конусная линейка).
