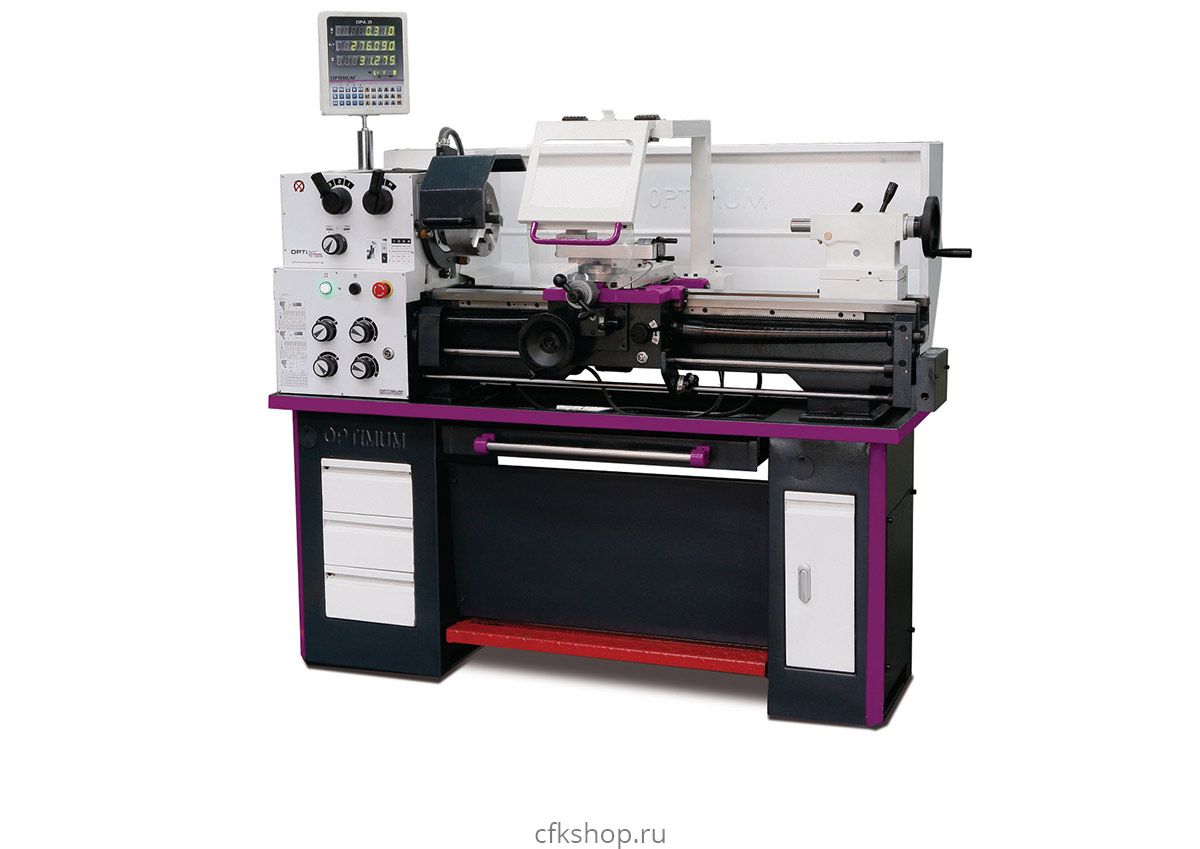

Токарно-винторезный станок OPTIturn TH 3309
Характеристики товара
Производитель:
Код производителя:
3402030

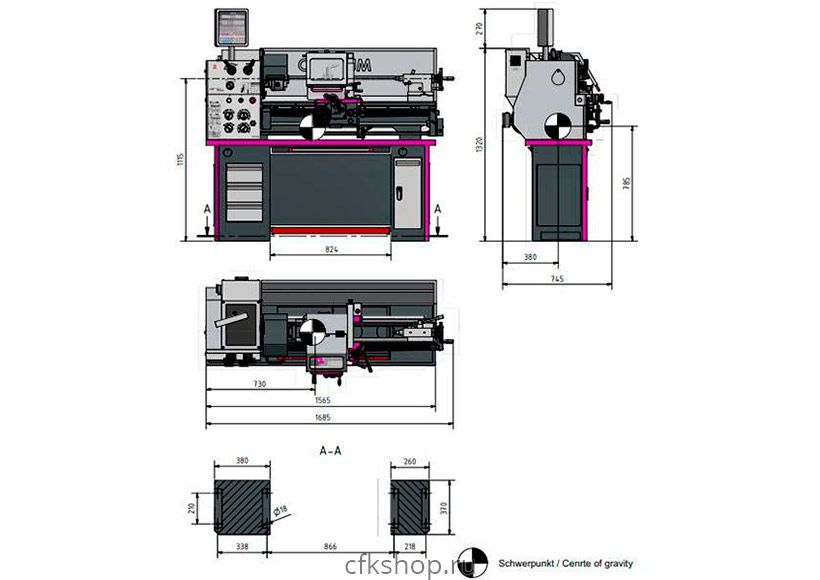

Габариты (д*ш*в):
1685x745x1320 мм
Вес, кг:
430
Мощность, кВт:
1.5
Количество скоростей:
16
Напряжение, В:
380
Вес (брутто), кг:
480
Перемещение по оси Z, мм:
164
Перемещение по оси Х, мм:
98
Макс. диаметр обработки над станиной, мм:
330
Перемещение пиноли задней бабки, мм:
110
Внутренний конус пиноли задней бабки:
КМ3
Конус шпинделя:
КМ5
Габариты упаковки (ДхШхВ), мм:
1710x760x1520
Высота центров, мм:
165
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
60
Макс. частота вращения шпинделя, об/мин:
2000
Модель патрона:
опция
РМЦ, мм:
830
Диаметр сквозного отверстия в шпинделе, мм:
38
Диаметр обработки над выемкой станины, мм:
430
Ширина направляющих станины, мм:
181
Диаметр обработки над направляющими, мм:
196
Длина выемки в станине, мм:
170
Продольная подача, мм/об:
0,052 - 1,392
Количество продольных подач:
32
Диапазон поперечной подачи, мм/об:
0,014 - 0,38
Количество поперечных подач:
32
Пределы шага нарезаемых метрических резьб, мм/об:
0,4 - 7
Количество шагов метрических резьб:
26
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
56-4
Количество шагов дюймовых резьб:
34
Диаметр отверстия в задней бабке, мм:
32
Макс. размер резца, мм:
16
847 470
₽
Описание
Токарный станок повышенной мощности. TH 3309D с цифровым указателем положения DPA 21, TH 3309V с непрерывным регулированием скорости и цифровым указателем положения DPA 21
- Закаленные и шлифованные направляющие оси Z
- Крепление шпинделя Camlock DIN ISO 702-2 № 4
- Точная обработка
- Маховики с ценой деления лимба 0,04/0,01 мм
- Четырехпозиционный держатель инструмента
- Все направляющие могут быть отрегулированы клиновыми вставками
- Главный шпиндель работает в масляной ванне
- Шестерни гладкие, закаленные и шлифованные
- Диапазон регулировки верхней салазки ± 90 °
- Допуск радиального биения шпинделя менее 0,015 мм.
- Маховики испытаны в соответствии с EN 23125
- Безопасные маховики по осям X и Z с функцией разблокировки
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
- Электрическая система постоянного тока 24 В с двухканальной цепью безопасности согласно EN 23125
- Защита токарного патрона проверена в соответствии с EN 23125
- Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849
- Блокируемый главный выключатель
- Поворотная на 360° верхняя каретка суппорта
- Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
- Маховик перемещения задней бабки с ценой деления лимба 0,02 мм
- Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
- Сильно ребристая призматическая станина
- Основание станка с отсеком для инструмента с правой стороны (левая сторона с 3 панелями (без отсеков))
- Выдвижной поддон для стружки с направляющими
- Устройство аварийной остановки с ножным управлением
- Интегрированная светодиодная лампа
Стандартная комплектация
- Неподвижный люнет ф19-70 мм
- Подвижный люнет ф16-50 мм
- Светодиодный светильник
- Первая заправка маслом
- Переходная втулка МК5/МК3
- Два центра упорных МК 3
- Комплект сменных шестерен гитары
- Комплект обслуживающего инструмента
- Четырехпозиционный держатель инструмента
- Не забудьте приобрести токарный патрон!
