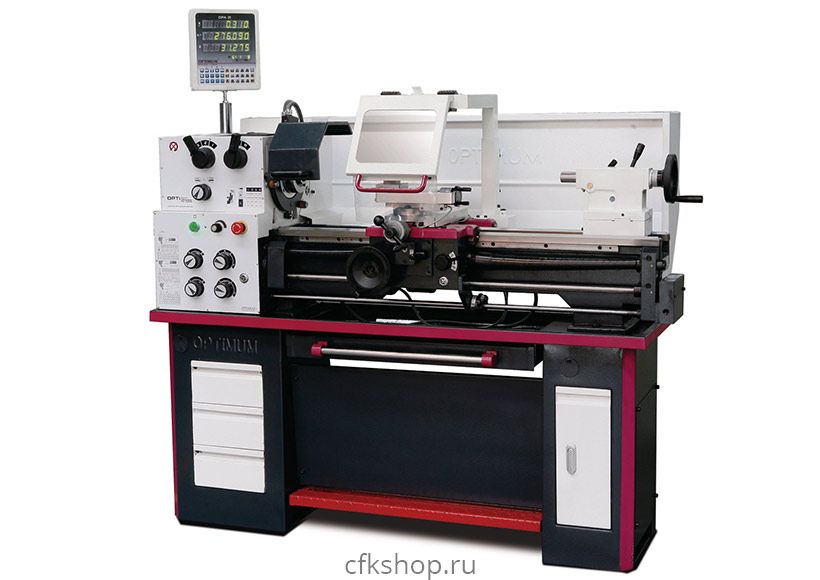

Токарно-винторезный станок OPTIturn TH 3309V
Характеристики товара
Производитель:
Код производителя:
3402046

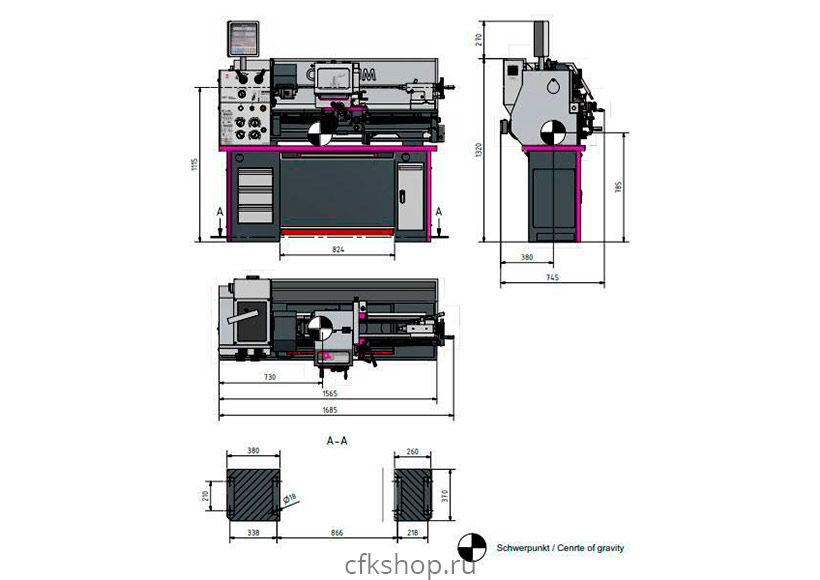

Габариты (д*ш*в):
1685x745x1590 мм
Вес, кг:
430
Мощность, кВт:
1.5
Количество скоростей:
8
Напряжение, В:
380
Вес (брутто), кг:
480
Перемещение по оси Z, мм:
164
Перемещение по оси Х, мм:
98
Макс. диаметр обработки над станиной, мм:
330
Перемещение пиноли задней бабки, мм:
110
Внутренний конус пиноли задней бабки:
КМ3
Конус шпинделя:
КМ5
Габариты упаковки (ДхШхВ), мм:
1710x760x1540
Высота центров, мм:
165
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
15
Макс. частота вращения шпинделя, об/мин:
2500
Модель патрона:
опция
РМЦ, мм:
830
Диаметр сквозного отверстия в шпинделе, мм:
38
Диаметр обработки над выемкой станины, мм:
430
Ширина направляющих станины, мм:
181
Диаметр обработки над направляющими, мм:
196
Длина выемки в станине, мм:
170
Продольная подача, мм/об:
0,052 - 1,392
Количество продольных подач:
32
Диапазон поперечной подачи, мм/об:
0,014 - 0,38
Количество поперечных подач:
32
Пределы шага нарезаемых метрических резьб, мм/об:
0,4 - 7
Количество шагов метрических резьб:
26
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
56-4
Количество шагов дюймовых резьб:
34
Диаметр отверстия в задней бабке, мм:
32
Макс. размер резца, мм:
16
1 357 118
₽
Описание
С частотным преобразователем Siemens G110M
- Закаленные и шлифованные направляющие оси z
- Маховики с регулируемой шкалой точного измерения 0,04 / 0,02 мм
- Четырехпозиционный стальной резцедержатель
- Несвязанные маховики испытаны в соответствии с EN 23125
- Маховики безопасности с функцией выключения на оси X и Z
- Двухпозиционный переключатель направления вращения по/против часовой стрелки соответствует стандарту EN 23125
- Электрическая система управления на 24-В пост. тока с двухканальной схемой защиты в соответствии с EN 23125
- Защитный экран сверлильного патрона соответствует EN 23125
- Переключатель с функцией определения срока службы соответствует стандарту EN ISO 13849
- Выдвижной ящик для стружки на направляющих
- Устройство аварийного останова с ножной педалью
- Станочный светодиодный светильник, встроенный в защиту от стружки
- Цифровой индикатор положения DPA 21
- Простая регулировка скорости с помощью потенциометра

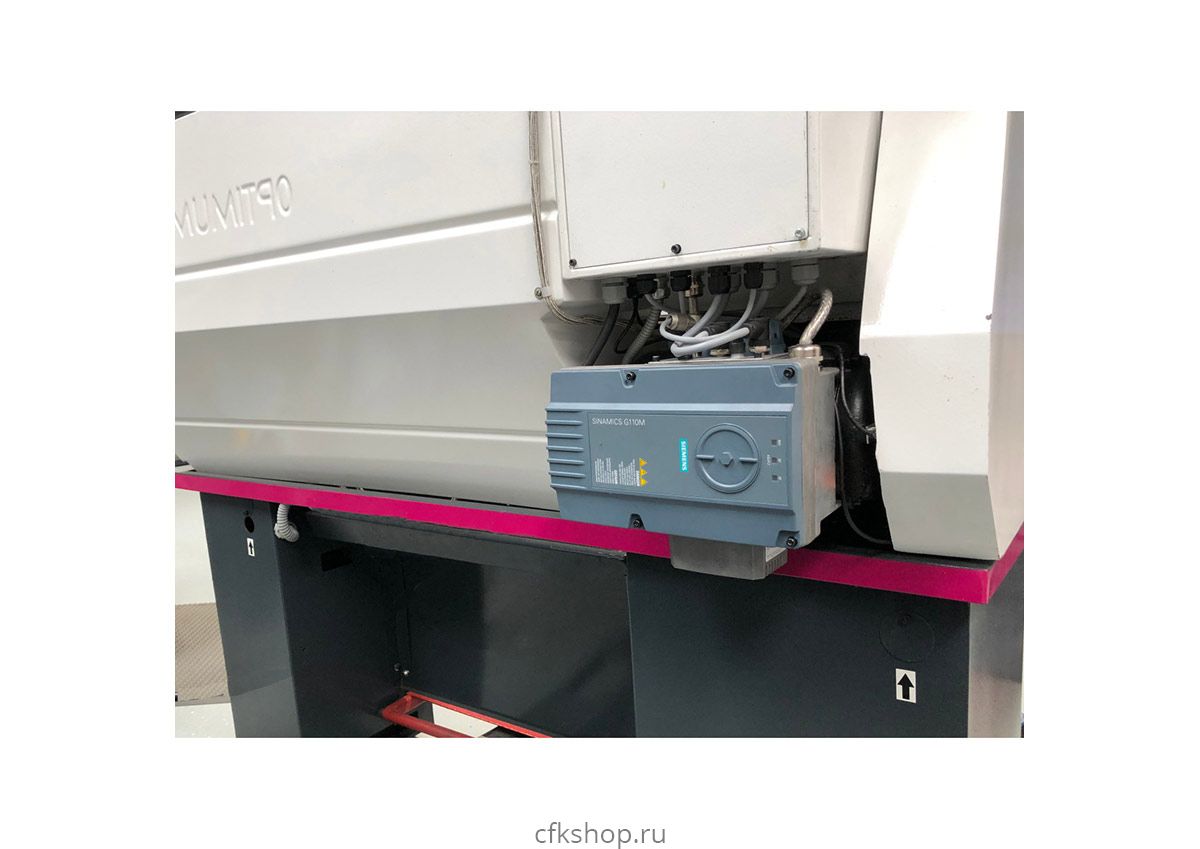

SIEMENS SINAMICS G110M
Встроенное проектирование, высокая энергоэффективность и удобство управления
Стандартная комплектация
- Неподвижный люнет с проходным отверстием Ø 6 — 50 мм
- Подвижный люнет с проходным отверстием Ø 8 — 30 мм
- Станочный светодиодный светильник
- Переходная оправка MT 5 — MT 3
- Два невращающихся центра MT 3
- Четырехпозиционный стальной резцедержатель 16 мм
- Сменный комплект зубчатых колес
- Основание станка
- Машина заправлена маслом высшего сорта
- Рабочий инструмент
Токарный патрон не входит в стандартную комплектацию!
