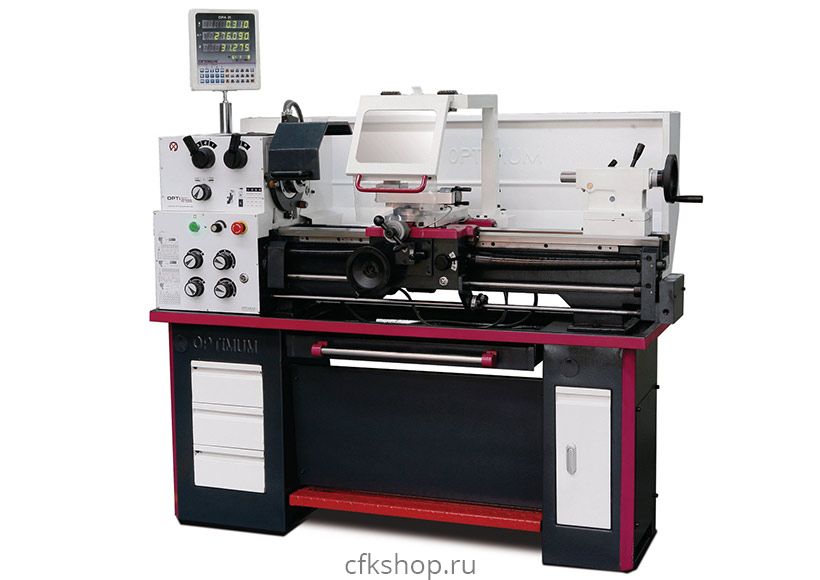

Токарно-винторезный станок OPTIturn TH 3309V
Характеристики товара
Производитель:
Код производителя:
3402045

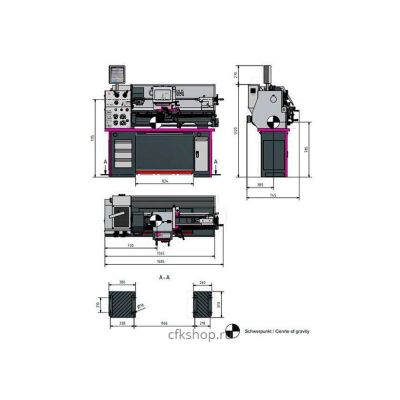

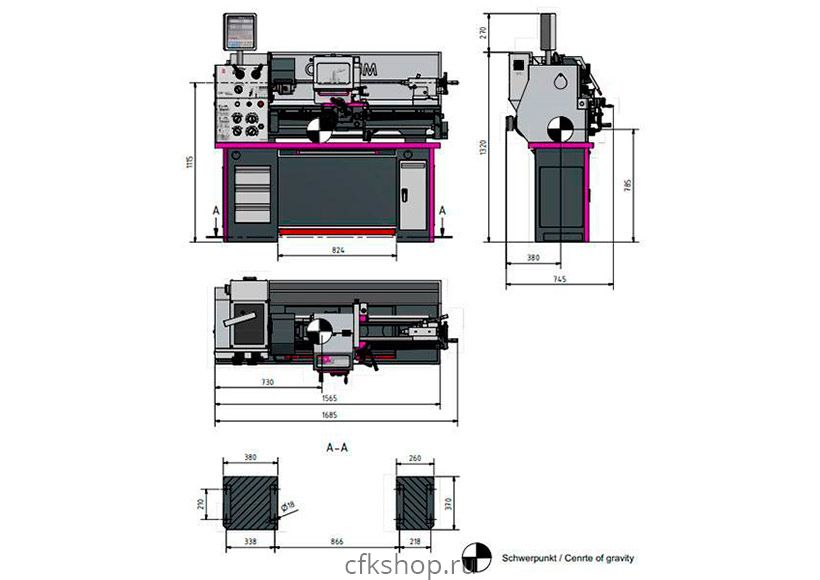

Габариты (д*ш*в):
1685x745x1590 мм
Вес, кг:
430
Мощность, кВт:
2.2
Количество скоростей:
8
Напряжение, В:
380
Вес (брутто), кг:
430
Перемещение по оси Z, мм:
164
Перемещение по оси Х, мм:
98
Макс. диаметр обработки над станиной, мм:
350
Перемещение пиноли задней бабки, мм:
110
Внутренний конус пиноли задней бабки:
КМ3
Конус шпинделя:
КМ5
Высота центров, мм:
156
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
12
Макс. частота вращения шпинделя, об/мин:
2250
РМЦ, мм:
830
Диаметр сквозного отверстия в шпинделе, мм:
38
Диаметр обработки над выемкой станины, мм:
430
Ширина направляющих станины, мм:
181
Диаметр обработки над направляющими, мм:
196
Длина выемки в станине, мм:
170
Продольная подача, мм/об:
0,052 - 1,392
Количество продольных подач:
32
Диапазон поперечной подачи, мм/об:
0,014 - 0,380
Количество поперечных подач:
32
Пределы шага нарезаемых метрических резьб, мм/об:
0,4 - 7
Количество шагов метрических резьб:
26
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
4 - 56
Количество шагов дюймовых резьб:
34
Диаметр отверстия в задней бабке, мм:
32
Макс. размер резца, мм:
16
Цена по запросу ₽
Описание
СТАНОК СНЯТ С ПРОИЗВОДСТВА. АНАЛОГ — OPTIturn TH 3309V.
Точный токарный станок с отличным комплектом поставки.
- Закаленные и шлифованные направляющие станины
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники
- Радиальное биение шпинделя менее 0,015 мм
Быстрое и удобное переключение скоростей и подач - Передняя бабка, коробка подач и фартук работают в масляной ванне
- Механический тормоз шпинделя
- Перегрузочная муфта ходового винта
- Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
TH 3309D / TH 3309V
- Цифровой указатель положения DPA 21
- Удобная мембранная клавиатура, брызгозащищенная, закрытая и без бликов
- Стеклянные весы
Стандартная комплектация
- Оправка МК5 / МК3
- 2 упорных центра МК3
- Неподвижный люнет, проходное отверстие Ø19 — 70мм
- Подвижный люнет, проходное отверстие Ø16 — 50мм
- Станочный светильник
- 4-х позиционный резцедержатель
- Комплект обслуживающего инструмента
- Первая заправка маслом
- Сменные шестерни
- Кожух патрона
- Защитный экран
- Не забудьте приобрести токарный патрон!
