Токарно-винторезный станок OPTIturn TH 4010
Характеристики товара
Производитель:
Код производителя:
3402070

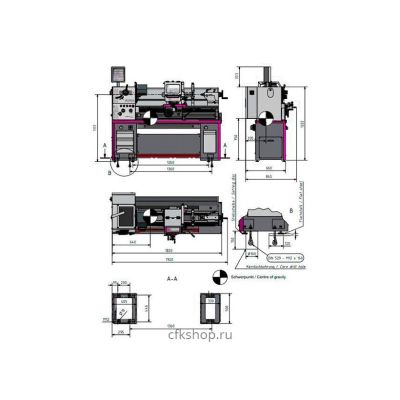

Габариты (д*ш*в):
1920x845x1222 мм
Вес, кг:
750
Мощность, кВт:
1
Количество скоростей:
16
Напряжение, В:
380
Вес (брутто), кг:
800
Перемещение по оси Z, мм:
195
Перемещение по оси Х, мм:
100
Макс. диаметр обработки над станиной, мм:
410
Перемещение пиноли задней бабки, мм:
130
Внутренний конус пиноли задней бабки:
КМ3
Конус шпинделя:
КМ6
Габариты упаковки (ДхШхВ), мм:
1930х920х1700
Высота центров, мм:
205
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
45
Макс. частота вращения шпинделя, об/мин:
1800
Модель патрона:
опция
РМЦ, мм:
1000
Диаметр сквозного отверстия в шпинделе, мм:
52
Диаметр обработки над выемкой станины, мм:
540
Ширина направляющих станины, мм:
206
Диаметр обработки над направляющими, мм:
270
Длина выемки в станине, мм:
165
Продольная подача, мм/об:
0,043 - 0,653
Количество продольных подач:
48
Диапазон поперечной подачи, мм/об:
0,015 - 0,206
Количество поперечных подач:
48
Пределы шага нарезаемых метрических резьб, мм/об:
0,4 — 7
Количество шагов метрических резьб:
42
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
70-4
Количество шагов дюймовых резьб:
42
Диаметр отверстия в задней бабке, мм:
45
Макс. размер резца, мм:
16
1 400 366
₽
Описание

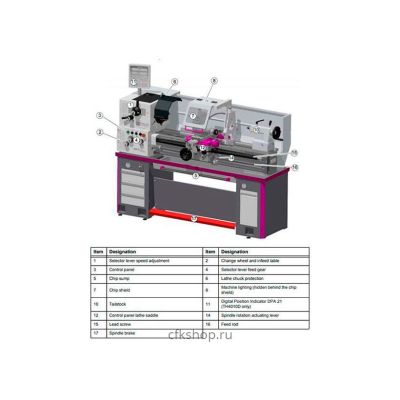

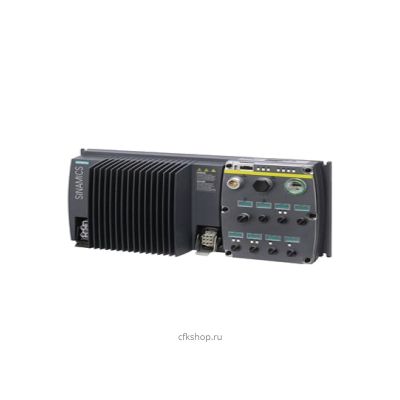

Полностью укомплектованный токарный станок для слесарных работ. Впечатляющая точность и производительность. TH 4010D с цифровым указателем положения DPA 21, TH 4010V дополнительно с инверторным приводом Siemens Vario
- Закаленные и шлифованные направляющие оси Z
- Крепление шпинделя Camlock DIN ISO 702-2 № 5
- Точная обработка
- Маховики с ценой деления лимба 0,04/0,02 мм
- Четырехпозиционный держатель инструмента
- Все направляющие могут быть отрегулированы клиновыми вставками
- Диапазон регулировки верхней салазки ± 90 °
- Допуск радиального биения шпинделя менее 0,015 мм.
- Главный шпиндель работает в масляной ванне
- Шестерни гладкие, закаленные и шлифованные
- Шестерни и валы закалены и отшлифованы, работают в масляной ванне, установлены на прецизионных подшипниках
- Маховики испытаны в соответствии с EN 23125
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
- Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849
- Электрическая система 24 В
- Блокируемый главный выключатель
- Безопасные маховики по осям X и Z с функцией разблокировки
- Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
- Маховик перемещения задней бабки с ценой деления лимба 0,025 мм
- Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
- Сильно ребристая призматическая станина из серого чугуна
- Выдвижной поддон для стружки с направляющими
- Устройство аварийной остановки с ножным управлением
- Основание станка с отсеками для инструмента
- Система подачи СОЖ
TH 4010 / TH 4010D:

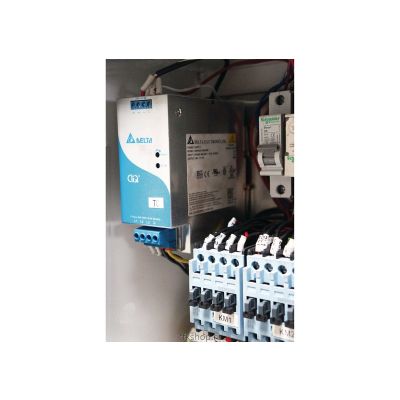

- Автомат защиты двигателя
Стандартная комплектация
- Неподвижный люнет ф5-85 мм
- Подвижный люнет ф5-65 мм
- Светодиодный светильник
- Первая заправка маслом
- Переходная втулка МК6/МК3
- Два центра упорных МК 3
- Центр упорный МК 3 из легированной стали
- Вращающийся упорный центр МК 3
- Тормоз шпинделя
- Комплект сменных шестерен гитары
- Комплект обслуживающего инструмента
- Четырехпозиционный держатель инструмента 16 мм для TH 4010 / TH 4010D
- Быстросменный резцедержатель SWH 3-Е для TH 4010V
- Сменный картридж 20х100 тип D под четырехгранную державку для TH 4010V
- Не забудьте приобрести токарный патрон!
