Токарно-винторезный станок OPTIturn TH 4210
Характеристики товара
Производитель:
Код производителя:
3462050

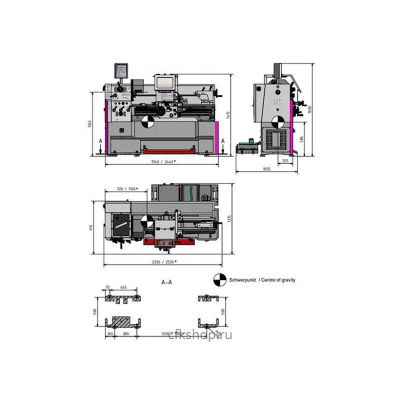

Габариты (д*ш*в):
1940x1215x1415 мм
Вес, кг:
1160
Мощность, кВт:
4.5
Количество скоростей:
16
Напряжение, В:
380
Вес (брутто), кг:
1352
Перемещение по оси Z, мм:
230
Перемещение по оси Х, мм:
140
Макс. диаметр обработки над станиной, мм:
420
Перемещение пиноли задней бабки, мм:
120
Внутренний конус пиноли задней бабки:
КМ4
Конус шпинделя:
КМ6
Габариты упаковки (ДхШхВ), мм:
2060х900х1650
Высота центров, мм:
210
Мощность двигателя подачи СОЖ, кВт:
0.1
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
45
Макс. частота вращения шпинделя, об/мин:
1800
Модель патрона:
опция
РМЦ, мм:
1000
Диаметр сквозного отверстия в шпинделе, мм:
52
Диаметр обработки над выемкой станины, мм:
590
Ширина направляющих станины, мм:
250
Диаметр обработки над направляющими, мм:
250
Длина выемки в станине, мм:
260
Продольная подача, мм/об:
0,05 - 1,7
Количество продольных подач:
17
Диапазон поперечной подачи, мм/об:
0,025 - 0,85
Количество поперечных подач:
17
Пределы шага нарезаемых метрических резьб, мм/об:
0,2 - 14
Количество шагов метрических резьб:
39
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
72 - 2
Количество шагов дюймовых резьб:
45
Пределы шага нарезаемых трапецеидальных резьб:
8 - 44
Количество шагов (трапецеидальные резьбы):
21
Пределы шага нарезаемых модульных резьб:
0,3 - 3,5
Количество шагов (модульные резьбы):
18
Диаметр отверстия в задней бабке, мм:
50
Макс. размер резца, мм:
20
1 698 968
₽

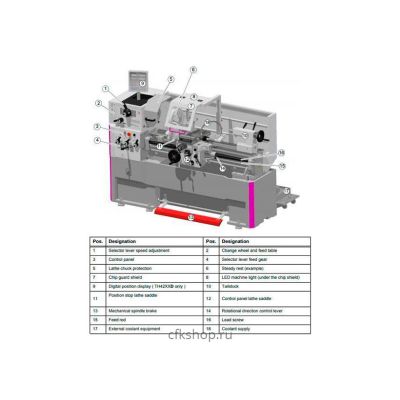

Описание
Точный и надежный токарный станок для серийного производства.
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Закаленные шлифованные шестерни и валы передней бабки.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
- Радиальное биение шпинделя менее 0,015 мм
- Центральная система смазки направляющих.
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
- Механический тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
Стандартная комплектация
- Оправка МK 6 ― МK 4
- Упорный центр МК 4
- Неподвижный люнет Ø 15 — 105 мм
- Подвижный люнет Ø 10- 65 мм
- Планшайба Ø 350 мм
- Станочный светильник
- Комплект сменных шестерен
- Система подачи СОЖ
- Комплект обслуживающего инструмента
- Первая заправка маслом
- Руководство по эксплуатации
- Не забудьте приобрести токарный патрон!
