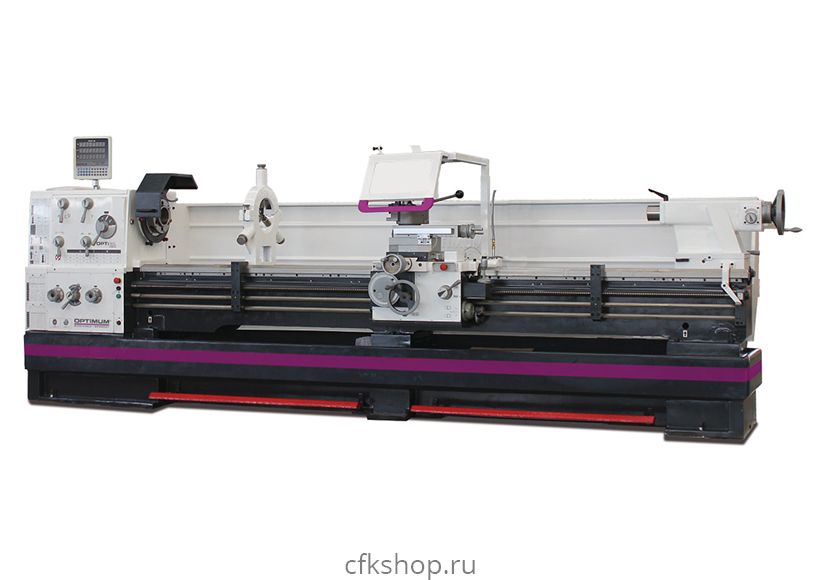

Токарно-винторезный станок OPTIturn TH 6620D
Характеристики товара
Производитель:
Код производителя:
3462210

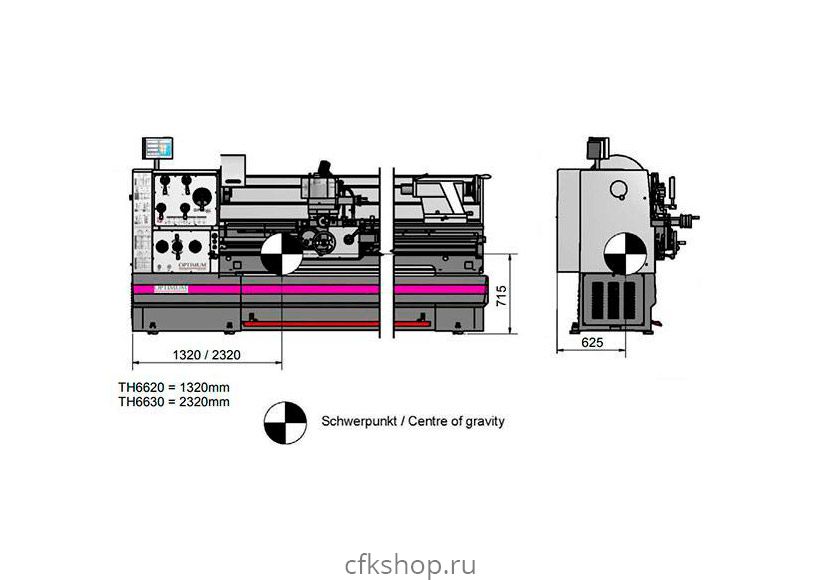

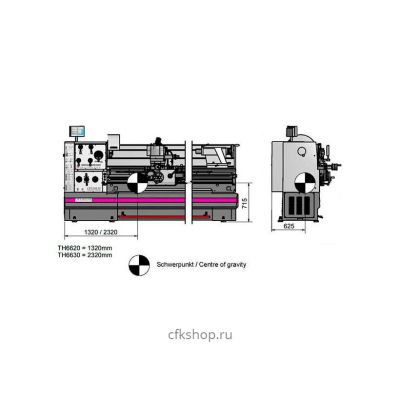

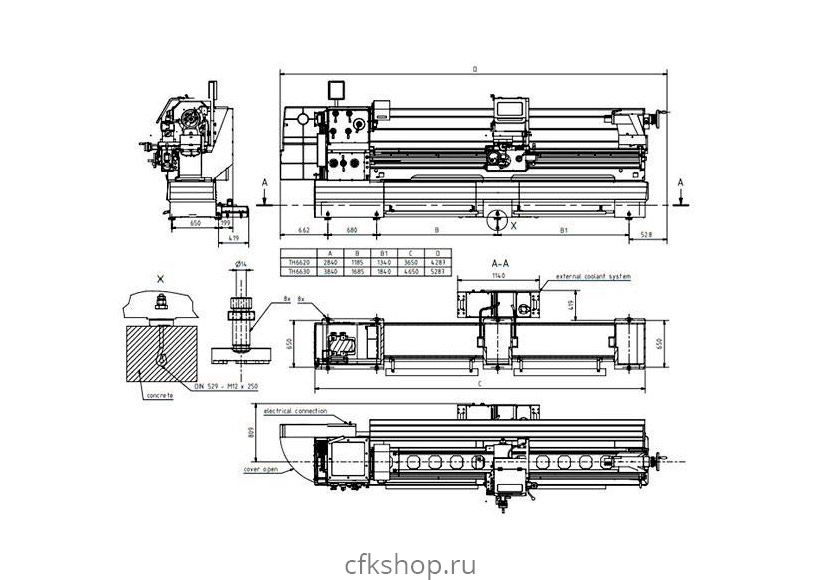

Габариты (д*ш*в):
3650x1230x1595 мм
Вес, кг:
3345
Мощность, кВт:
9
Количество скоростей:
16
Напряжение, В:
380
Вес (брутто), кг:
3845
Перемещение по оси Z, мм:
368
Перемещение по оси Х, мм:
230
Макс. диаметр обработки над станиной, мм:
660
Перемещение пиноли задней бабки, мм:
235
Внутренний конус пиноли задней бабки:
КМ5
Конус шпинделя:
КМ7
Габариты упаковки (ДхШхВ), мм:
3770x1150x1840
Высота центров, мм:
330
Мощность двигателя подачи СОЖ, кВт:
0.15
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
25
Макс. частота вращения шпинделя, об/мин:
1600
Модель патрона:
опция
РМЦ, мм:
2050
Диаметр сквозного отверстия в шпинделе, мм:
105
Диаметр обработки над выемкой станины, мм:
900
Ширина направляющих станины, мм:
400
Диаметр обработки над направляющими, мм:
440
Длина выемки в станине, мм:
250
Продольная подача, мм/об:
0,044 - 1,48
Количество продольных подач:
25
Диапазон поперечной подачи, мм/об:
0,022 - 0,74
Количество поперечных подач:
25
Пределы шага нарезаемых метрических резьб, мм/об:
0,45 - 120
Количество шагов метрических резьб:
54
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
80 - 7/16
Количество шагов дюймовых резьб:
60
Пределы шага нарезаемых трапецеидальных резьб:
7/8 - 160
Количество шагов (трапецеидальные резьбы):
42
Пределы шага нарезаемых модульных резьб:
0,25 - 60
Количество шагов (модульные резьбы):
46
Макс. размер резца, мм:
32
4 526 094
₽
Описание
Имеет хорошую жесткость и высокую точность обработки деталей. Благодаря устройству цифровой индикации, модели DPA 21 можно производить перемещения инструмента с высокой точностью.
- Направляющие станины токарно-винторезного станка закалены и точно отшлифованы.
- Шпиндель токарно-винторезного станка имеет посадочный фланец Camlock DIN ISO 702-2 №. 8, с помощью которого можно произвести смену необходимой оснастки (патроны, планшайбы и т.д.).
- Шестерни коробки передач работают в масляной ванне, валы установлены на высококачественных подшипника.
- Удобные рычаги селектора для переключения скорости подачи.
Станок имеет механический тормоз шпинделя с отключением главного электродвигателя и удобно расположенные аварийные кнопки «СТОП». - На токарно-винторезном станке по металлу OPTIturn TH 6620D и TH 6630D применена централизованная смазка направляющих.
- Галогенный станочный светильник с шарнирным рычагом установлен на токарном станке.
- Аварийная остановка вращения шпинделя токарно-винторезного станка имеет ножное исполнение.

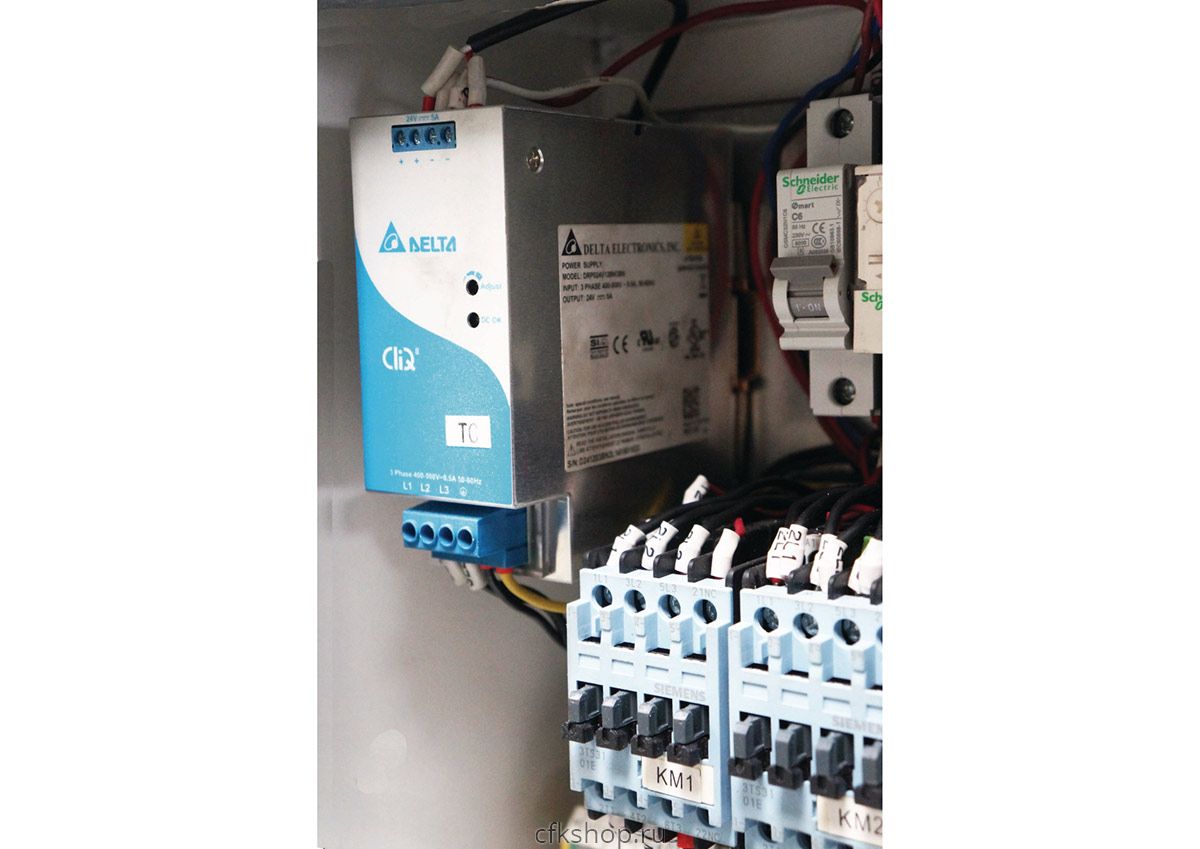

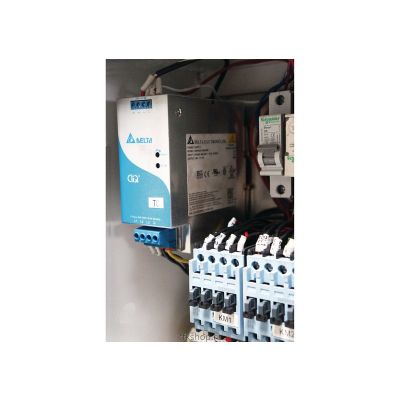

- Электро компоненты, используемые в конструкции токарного станка, от торговой марки Siemens Electrical.
- Быстросменный держатель инструмента SWH 9-D.
- 1 стальной держатель 41 х 180 тип D для инструмента квадратного сечения.
Цифровой дисплей положения каретки станка DPA 21 позволяет:
- Значительно сократить время обработки деталей.
- Большую точность по сравнению со шкалой либа.
- Уменьшается погрешность.
- Наглядность клавиатуры.
Стандартная комплектация
- Люнет неподвижный макс. Диаметр 150 мм
- Люнет подвижный. Диаметр 130 мм
- Переходная оправка MK 5 / MK 7
- Неподвижный центр MK 5
- Неподвижный центр MK 5 твердосплавный
- Быстросменный резцедержатель 9-D
- Держатель 41 х 180 тип D для квадратного инструмента
- Упор с точной регулировкой
- Набор сменных шестерен гитары подач станка
- Наладочный инструмент
- Не забудьте приобрести токарный патрон!
