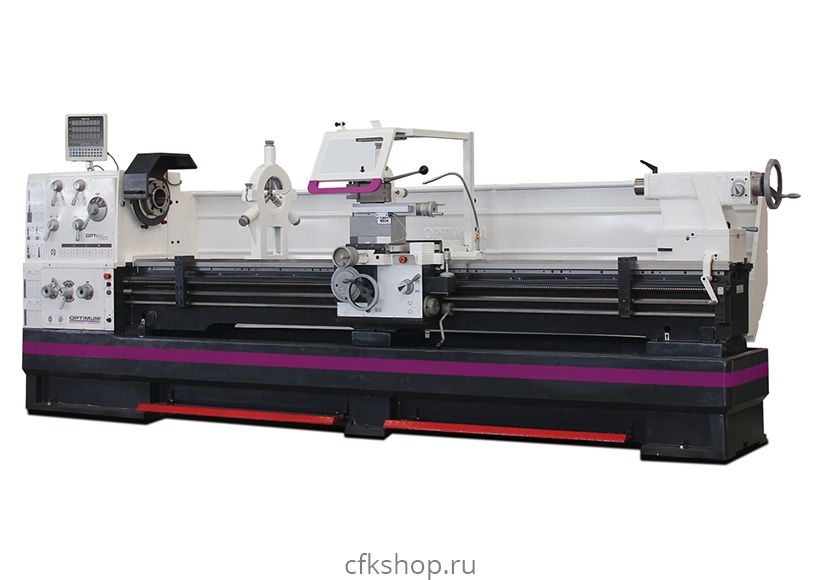

Токарно-винторезный станок OPTIturn TH 8030D

Tокарно-винторезный станок относится к категории тяжелых токарных станков промышленного машиностроения, для обработки поверхностей металлической детали, резцами из твердых сплавов или с покрытием для точения широкого диапазона высокотемпературных сплавов.

• Основные узлы изготовлены из литого чугуна, обладающего высокой жесткостью, устойчивостью и долговечностью.
• Точность изготовления шпинделя токарного станка и применения в производстве ряда узлов, стали насыщенной легирующими элементами, с последующей термообработкой и шлифовкой, позволяют добиться высокой точности и плавности вращения, уменьшения радиального биения до 0,015 мм.
• Присоединительная поверхность ASA D1 — 8″ позволяет закрепление на токарно-винторезном станке различных видов патронов и оснастки. Защитный кожух патрона имеет концевой выключатель, для предотвращения от внезапного включения. Для этого, на Оптимум TH 8020D имеется механический тормоз шпинделя.

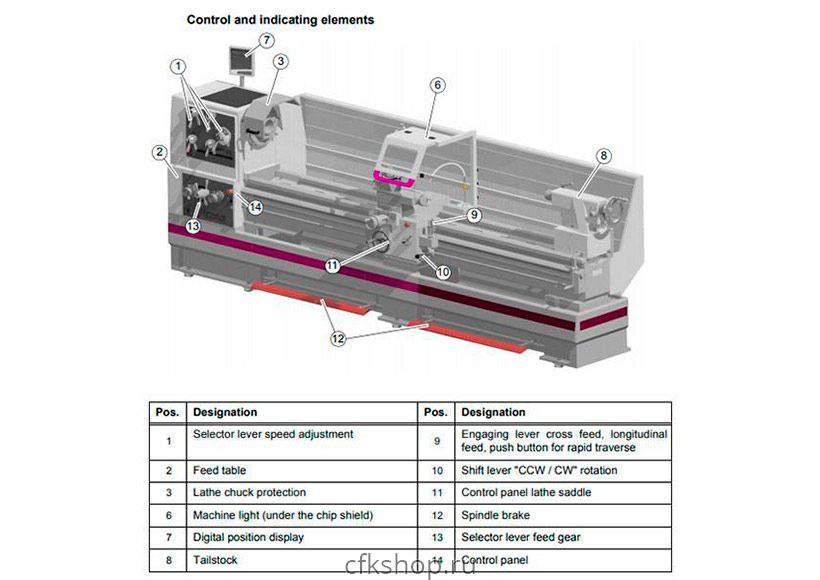

• Управление токарной обработкой выполняется с компактной панели, на которой находятся переключатели, кнопки и рычаги. Удобство настройки составляют настроечные таблицы. Обратите внимание, на то, что настройка метрических и дюймовых видов резьбы выполняется на токарно-винторезном станке без сменных шестерен. Наличие сменных шестерен гитары расширяет возможности нарезания других видов резьбы с различными шагами.
• Шестерни и валы станка, входящие в состав коробки скоростей изготовлены с геометрической точностью, закалены и отшлифованы. В токарно-винторезном станке работа шестерней коробки скоростей происходит в масляной ванне, что увеличивает плавность, бесшумность в работе и долговечность. 16 ступеней скоростей в пределах 25 – 1600 оборотов в минуту увеличивают возможности обработки на различных скоростях резания.
• Установка различных конструкций резцов осуществляется в резцедержателе в виде картриджа, удобство которого составляет его быстрая смена инструмента. Верхняя каретка суппорта токарно-винторезного станка, поворачивается на 360°, что позволяет выполнять обработку коротких наружных и внутренних конических, а также фасонных поверхностей.
• Перемещение механизмов суппортной группы производится маховиками с лимбами. На Оптимум TH8020D контроль линейных перемещений осуществляется цифровой индикацией устройства DPA 2000. Защита ходовых винтов от попадания стружки на токарно-винторезном станке, происходит с помощью спиральных кожухов.
• Обработка длинных деталей и конусов до 3000 мм на токарно-винторезном станке, происходит при помощи задней бабки, пиноль которой имеет редуктор с передаточным отношением ¼ или 1/1. Смещение бабки можно производить на ±13 мм. Ручное перемещение производится маховиком с лимбом, и фиксируется фиксатором. Осевой инструмент и оснастка закрепляются в пиноли с конусом Морзе 5. Ход пиноли на токарно-винторезном станке по металлу Оптимум TH8020D составляет 235 мм.
• Направляющие станины станка термически обработаны и отшлифованы на шлифовальных станках, за счет чего увеличивается плавность и точность перемещений движущихся частей. Для быстрого перемещения суппорта на станке установлен привод. Смазка трущихся частей производится централизовано, системой смазки токарно-винторезного станка.
• Охлаждение инструмента и заготовок на станке выполняется системой подачи СОЖ. Жидкость подается по гибким шлангам и дозируется краном. Хранение эмульсии на токарно-винторезном станке осуществляется в выносном баке, который можно легко и быстро заполнить и очистить.
• Защита от отлетающей стружки производится защитным экраном.
• Местно освещение зоны реза на станке производится станочным светильником.
• Станина токарно-винторезного станка опирается на удобное основание с отдельными отделениями под инструмент, что предохраняет режущий и измерительный инструмент от поломок, зазубрин, освобождает рабочее пространство.
