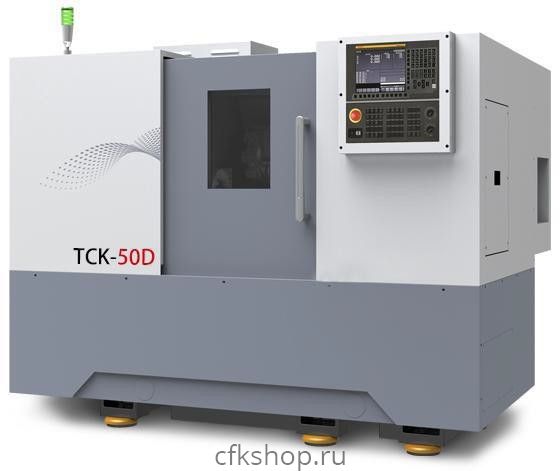

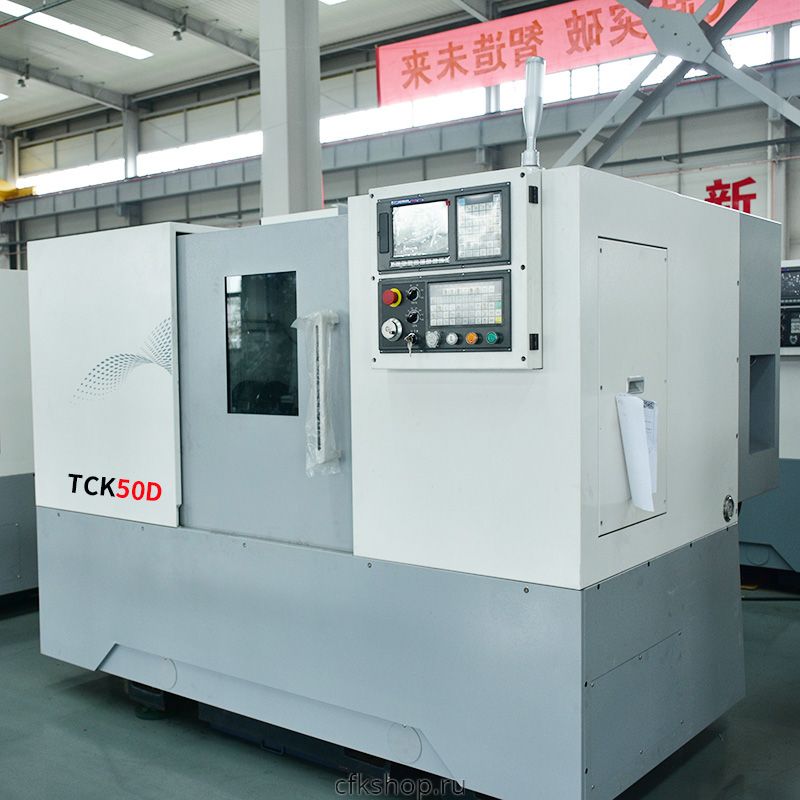

Токарный обрабатывающий центр Handemo TCK50D Syntec

Каталог / Промышленное оборудование и мебель / Станки для механической обработки металла с ЧПУ / Токарные станки с ЧПУ / Многоцелевые токарные обрабатывающие центры с ЧПУ

Характеристики товара

Производитель:

Handemo

Код производителя:

Артикул

Габариты (д*ш*в):

2790x1860x1850 мм

Вес, кг:

3600

Точность позиционирования по оси Z, мм:

0,01

Скорость шпинделя, об/мин:

50-4500

Перемещение по оси X, мм:

200

Перемещение по оси Z, мм:

450

Торец шпинделя:

А2-6

Макс. диаметр обработки над суппортом, мм:

300

Макс. длина обработки, мм:

400 (360)

Макс. диаметр обработки, мм:

300 (350)

Мощность шпинделя, кВт:

15/11

Конус пиноли задней бабки:

МТ5

Диаметр шпинделя, мм:

Крепление инструментов:

ER-25

Наибольший диаметр обработки над станиной, мм:

500

Патрон, дюйм:

Повторяемость по оси Z, мм:

0,005

Повторяемость по оси Х, мм:

0,004

Точность позиционирования по оси Х, мм:

0,01

Ход пиноли задней бабки, мм:

100

Макс. вес заготовки, кг:

500

Быстрая подача по оси X, мм/мин:

30000

Быстрая подача по оси Z, мм/мин:

30000

Перемещение задней бабки, мм:

450

Крутящий момент шпинделя, Нм:

177

Угол наклона станины, °:

Макс. диаметр прутка, мм:

Осевой инструмент, мм:

Ø25/Ø20

Отклонение от плоскостности, мм:

0,01 / Ø200

Отклонение от цилиндричности, мм:

0,01 / Ø150

Радиальный инструмент, мм:

20х20

Револьверная головка, позиций:

Функция выбора соседнего инструмента:

да

Цена по запросу ₽

Описание

Токарный станок TCK50D сконструирован в сотрудничестве c ведущими техническими японскими специалистами, оснащен только качественными комплектующими ведущих мировых брендов. Сверхпрочная чугунная станина из серого чугуна HТ300 выполнена единым цельным литым блоком.

Конструкция наклонной станины с углом наклона 30 градусов повышает точность станка, способствует более эффективной работе оператора во время установки оснастки, а также оптимизирует отвод стружки и подачу охлаждающей жидкости.

Сочетание мощности и скорости
Передняя бабка и главный шпиндель разрабатываются, а затем собираются и тестируются в лаборатории. На передней и задней части вала устанавливаются высокоскоростные радиально-упорные подшипники, передние подшипники – триплекс, задние – дуплекс.

12-позиционная револьверная головка с приводным инструментом

Шпиндель А2-6 с гидравлическим полым патроном 8 дюймов

Гидравлическая задняя бабка

Шариковые преднатянутые направляющие “PMI/HIWIN” благодаря большой рабочей поверхности соприкосновения минимизируют деформации из-за воспринимаемых нагрузок и гарантируют очень высокую жесткость и грузоподъемность во всех 4-х направлениях действия нагрузки. Линейные перемещения обеспечивают высокую производительность в особо точном производстве.

Шлифованные ШВП обладают высокой точностью и прочностью. В передачах с преднатягом отсутствует «мёртвый ход», то есть свободное перемещение (в некоторых пределах) винта при неподвижной гайке. Отсутствие «мёртвого хода» приводит к уменьшению динамических нагрузок и увеличению точности движения звеньев ШВП.

ШВП и шариковые линейные направляющие

Автоматическая система смазки направляющих и ШВП позволяет эксплуатировать оборудование круглосуточном режиме работы. Проста в обслуживании и программировании по интервалу и продолжительности впрыска позволяет оператору забыть о проблеме смазки.

Гидростанция - разумный и оптимизированный дизайн, высококачественная конфигурация компонентов, разработка ведется с несколькими научно-исследовательскими.

Электрошкаф и Контроллер Syntec 22TB

Конвейер для стружки и Вид сзади
