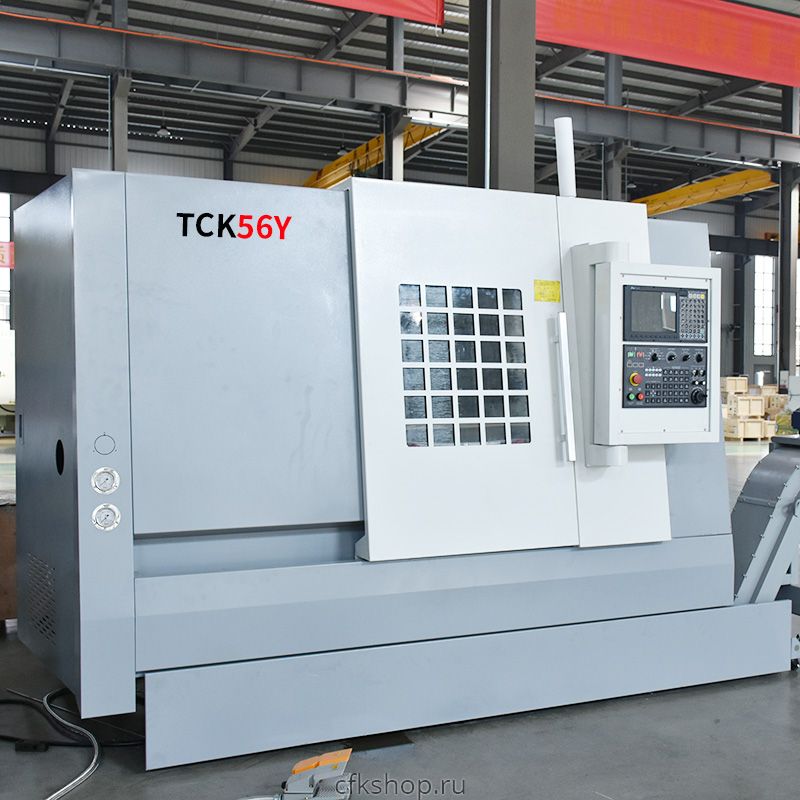

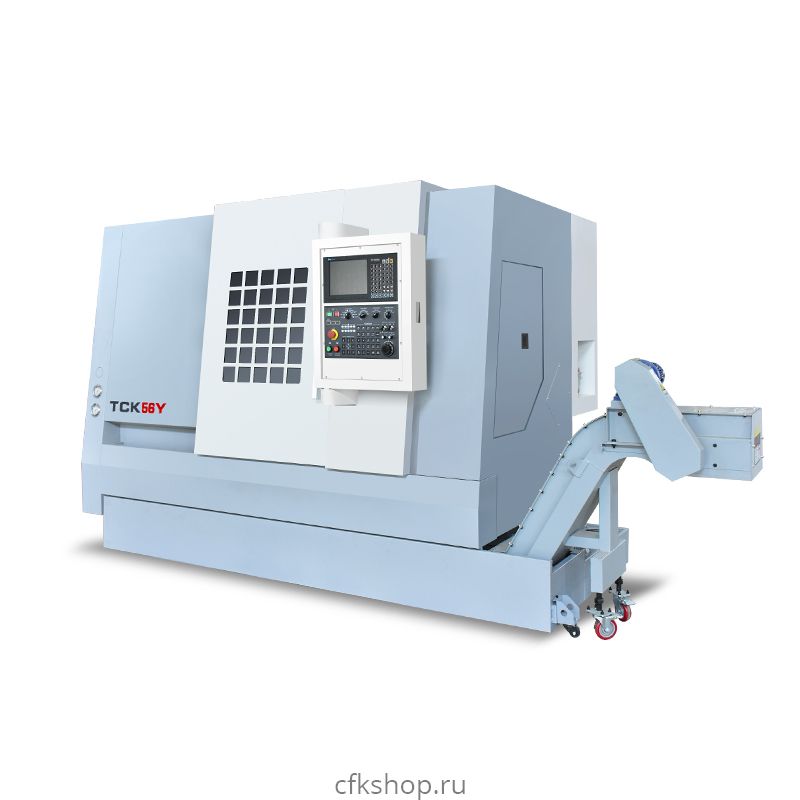

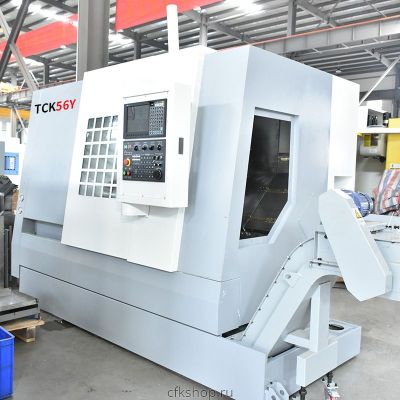

Токарный обрабатывающий центр Handemo TCK56Y-1000 Syntec
Характеристики товара
Конструкция наклонной станины со углом наклона 45 градусов повышает точность станка, способствует более эффективной работе оператора во время установки оснастки, а также оптимизирует отвод стружки и подачу охлаждающей жидкости.
Поворачиваемая панель управления
Мотор-шпиндель, высокая скорость и постоянный крутящий момент
Маховик управления осями
Высокоэффективная револьверная головка c осью Y, двустороннее вращение, отсутствие выдвижения инструментального диска
Высококачественные электронные компоненты
Линейная направляющая на цилиндрических роликах и подшипники с цилиндрическими роликами увеличивают жесткость
Задняя бабка собственного производства и Рабочая зона станка
12 – позиционная револьверная головка (SHDY12-BMT40) AUTOGRIP (Taiwan) с приводными головками BMT40. Трехсоставная плоскозубчатая муфта позволяет индексировать инструментальный диск, не выдвигая его. Также она обеспечивает высокую точность и жесткость фиксации.
Двух-направленное вращение обеспечивает наименьшее время индексирования и, благодаря этому уменьшает время простоя, ускоряет смену инструмента и делает цикл обработки детали более коротким, устойчива к повреждениям во время столкновений, высокий крутящий момент, термостабильная, благодаря внутреннему охлаждению.
Сочетание мощности и скорости
Передняя бабка и главный шпиндель (А206FS) разрабатываются, а затем собираются и тестируются в лаборатории. На передней и задней части вала устанавливаются высокоскоростные радиально-упорные подшипники, передние подшипники – триплекс, задние – дуплекс.
Мотор-шпиндель (СТВ, Китай) может работать с максимальной скоростью продолжительное количество времени. Это связано с тем, что весь мотор-шпиндель охлаждается жидкостной смазкой. Мотор-шпиндель может симулировать работу передач аналогично станку с редукторной передачей. В сравнении с ременной передачей отсутствует радиальная нагрузка на задние подшипники шпинделя и тем самым увеличивается ресурс работы подшипников.
Подшипники шпиндельного узла на станке ТСК 56Y-1000 - “NTN/NSK” ведущего японского производителя подшипников, являющихся одним из мировых лидеров.
Роликовые преднатянутые направляющие “PMI/HIWIN” благодаря большой рабочей поверхности соприкосновения минимизируют деформации из-за воспринимаемых нагрузок и гарантируют очень высокую жесткость и грузоподъемность во всех 4-х направлениях действия нагрузки. Линейные перемещения серии RG обеспечивают высокую производительность в особо точном производстве и имеют больший ресурс в сравнении с шариковыми направляющими. Твердость 58- 62HRC
Шлифованные ШВП (пр-во Япония либо Тайвань) обладают высокой точностью и прочностью.
В передачах с преднатягом отсутствует «мёртвый ход», то есть свободное перемещение (в некоторых пределах) винта при неподвижной гайке.
Отсутствие «мёртвого хода» приводит к уменьшению динамических нагрузок и увеличению точности движения звеньев ШВП.
Диаметр винта и шаг по оси X = 32 х 12 * 635
Диаметр винта и шаг по оси Z = 32 х 12 * 1042
Гидроцилиндр и гидравлический патрон компании “CHANDOX” (или “AUTOGRIP”) мировые лидеры по производству данных узлов. Компания преследует три основные концепции: качество, дизайн и производительность.
Помпа системы охлаждения производительностью 18 л/мин.
Автоматическая система смазки рельсовых направляющих и ШВП позволяет эксплуатировать оборудование круглосуточном режиме работы. Проста в обслуживании и программировании по частоте и времени впрыска позволяет оператору забыть о проблеме смазки.
Гидростанция - разумный и оптимизированный дизайн, высококачественная конфигурация компонентов, разработка ведется с несколькими научно-исследовательскими институтами. Поставляется по всему миру.
Система управления Syntec 22 (мод. TA). Предлагаемая модель оснащается модификацией ТВ. Диагональ экрана 10,4 дюйма.
