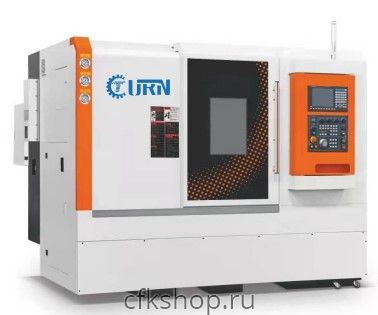

Токарный обрабатывающий центр Oturn 460TC
Характеристики товара
Производитель:
Код производителя:
Артикул
Габариты (д*ш*в):
2600x1700x1950 мм
Вес, кг:
3800
Точность позиционирования по оси Z, мм:
±0,003
Скорость шпинделя, об/мин:
6000
Перемещение по оси X, мм:
400
Перемещение по оси Z, мм:
500
Торец шпинделя:
А2-5
Мощность шпинделя, кВт:
7.5/11
Диаметр пиноли задней бабки, мм:
80
Тип задней бабки:
Гидравлическая программируемая
Конус пиноли задней бабки:
МТ4
Диаметр сквозного отверстия шпинделя, мм:
56
Линейная направляющая по оси X/Z, мм:
ширина 35
Наибольший диаметр обработки над станиной, мм:
580
Повторяемость по оси Z, мм:
±0,003
Повторяемость по оси Х, мм:
±0,003
Точность позиционирования по оси Х, мм:
±0,003
Макс. длина обработки прутка, мм:
380
Револьверная головка с сервоприводом:
BMT45 / 12 станций
Серводвигатель револьверной головки, Нм:
3
Фрезерная головка 0° (1 шт.):
ER20 4000 об/мин
Быстрая подача по оси X, мм/мин:
30000
Быстрая подача по оси Z, мм/мин:
30000
Диаметр и шаг винта по осям X/Z/Y, мм:
32/10
Макс. диаметр обрабатываемых дисков, мм:
400
Макс. диаметр сквозного отверстия стержня, мм:
45
Серводвигателя по оси X, Нм:
15
Серводвигателя по оси Z, Нм:
11
Фрезерная головка 90° (1шт.):
ER20 4000 об/мин
Ход задней бабки, мм:
50-500
Крутящий момент приводного инструмента, Нм:
11
Цена по запросу ₽
Описание
Высокая жесткость, тяжелая обработка и высокая стабильность. В станке используется встроенная наклонная станина под углом 40° и основание из литого чугуна с толстыми ребрами жесткости, которые сводят к минимуму термическую деформацию. Высокоточный, высокодинамичный отклик: спереди и сзади используются высокоточные шарикоподшипники NSK P4, благодаря чему шпиндель может одновременно обеспечивать высокую жесткость и точность обработки.
Привод шпинделя отличается высокой точностью и удобством обслуживания.
Высокая эффективность: максимальная скорость вращения шпинделя составляет 6000.
об/мин, а быстрое перемещение может достигать 30 м/мин. Благодаря настройке системы ЧПУ нового поколения реализуется интерполяция связи по осям X-C реализуется функция виртуальной оси Y.
Рабочая зона станка
Стандартная комплектация
1) Система ЧПУ SYNTEC 22TB2) Сервопривод шпинделя SYNTEC
3) Сервопривод оси подачи SYNTEC
4) Шпиндель DENYA
5) Винтовой подшипник NACHI
6) Роликовая линейная направляющая PMI
7) ШВП PMI
8) Револьверная головка с сервоприводом Schott / Pragatti
9) Полый гидроцилиндр Zhongyi / Coptic 6 дюймов
10) Полый гидравлический патрон Kaga 6 дюймов
11) Гидравлическая система JIM
12) Автоматическая система смазки YUPU
13) Насос водяного охлаждения Wanqian
14) Электрические компоненты Schneider
15) Автоматический конвейер для стружки Cheng Sheng
16) Автоматическая дверь CHINT
