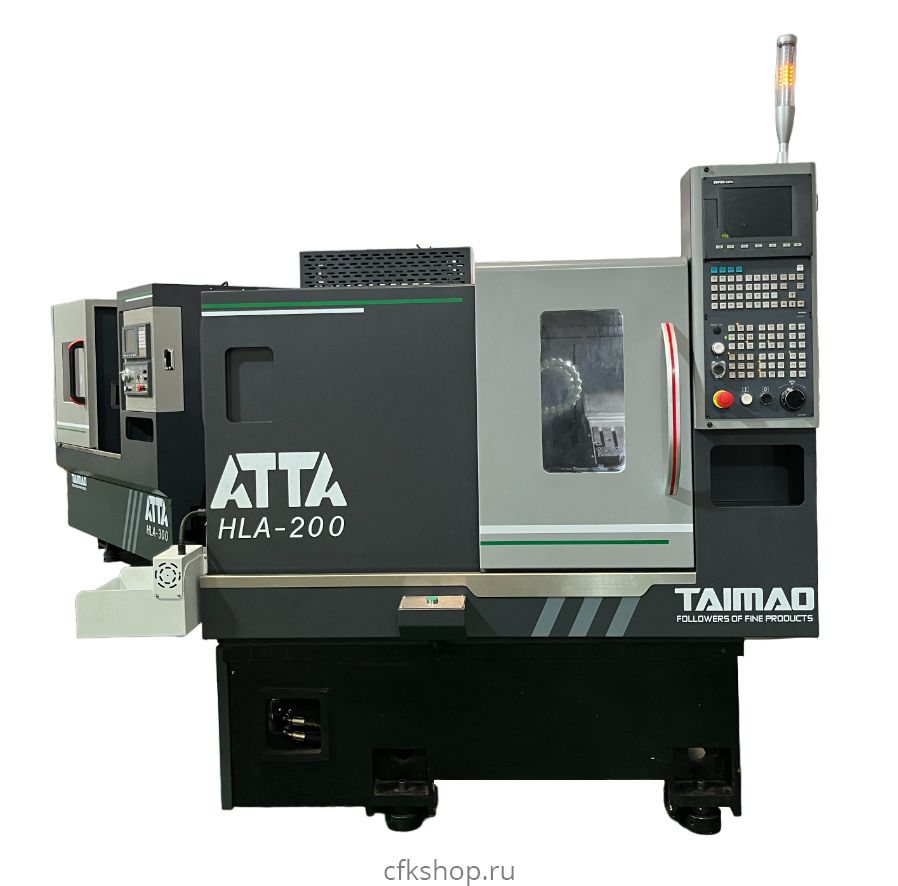

Токарный обрабатывающий центр с ЧПУ ATTA HLA
Характеристики товара
- Z/X без задней бабки с инструментальным суппортом.
- Высокоточный шпиндель: в станке используется высокоточная конструкция шпинделя высокой жесткости за счет установленных японских подшипников сверхвысокой точности. Обеспечена высокая жесткость и долговременная точность, биение менее 3мкм.
- Высокоэффективная обработка. Максимальная частота вращения шпинделя до 6000 об/мин, а скорость подачи по осям X/Z может достигаться до 30м/мин.
- Конструкция станины. Станина, отлитая из чугуна, под наклоном 30°/45° - обеспечивает высокую жесткость и виброустойчивость, легкое удаление стружки и компактность всего станка.
- Высокоточное позиционирование и повторяемость. Обеспечивается сервоприводом и ШВП производства Тайваня с преднатягом на обоих концах, устраняет потерю параметров точности со временем.
- Система ЧПУ Fanuc/SYNTEC Япония/Тайвань
- Приводы Fanuc/SYNTEC Япония/Тайвань
- Шпиндель Kenturn/Тайвань
- Подшипник шпинделя NACHI/Япония
- ШВП PMI/HIWIN Тайвань
- Направляющие PMI/HIWIN Тайвань
- Серводвигатель оси ХZ Lianqi Тайвань
- Гидроцилиндр Zhongyi/Kepute Китай
- Цанга + Цанга Zhongyi/Qida Китай
- Гидравлическая система JIAMI Китай
- Система смазки YUPU Китай
- Электрокомпоненты CHNT Китай
Технические характеристики:
| Модель | HLA-200 | HLA-300 | HLA-450 | HLA-500 | HLA-650 |
| Макс. Ø заготовки над станиной, мм | 280 | 370 | 350 | 350 | 350 |
| Макс. Ø заготовки над суппортом, мм | 80 | 89 | 140 | 140 | 140 |
| Макс. длина обрабатываемой детали, мм | 180 | 260 | 300 | 270 | 270 |
| РМЦ, мм | нет | нет | нет | нет | нет |
| Макс. Ø обработки, мм | 80 | 89 | 140 | 140 | 140 |
| Сквозное отверстие шпинделя, мм | 36 | 45 | 56 | 75 | 75 |
| Размер шпинделя и патрона, мм | 25 | 35 | 45 | 51 | 65 |
| Размер шпинделя / | А2-4 | А2-4 | А2-5 | А2-6 | А2-6 |
| Мощность основного привода, | 2,2/3,7 | 3,7/5,5 | Syntec & FANUC - 5,5/7,5 | Syntec & FANUC - 7,5/11 | Syntec&FANUC - 7.5/11 |
| Задняя бабка | нет | нет | нет | нет | нет |
| Конус задней бабки | нет | нет | нет | нет | нет |
| Угол наклона станины, град. | 30 | 30 | 45 | 45 | 45 |
| Приводной инструмент | нет | нет | нет | нет | нет |
| Ширина направляющих, мм | 20 | 30 | 30 | 30 | 30 |
| X сервомотор, Н*м | 3 | 5,4 | 8,4 | 8,4 | 11 |
| Z сервомотор, Н*м | 3 | 5,4 | 8,4 | 8,4 | 11 |
| Точность позиционирования X/Z, мм | ±0,003 | ±0,003 | ±0,003 | ±0,003 | ±0,003 |
| Повторяемость X/Z, мм | ±0,003 | ±0,003 | ±0,003 | ±0,003 | ±0,003 |
| Макс. скорость шпинделя, об/мин | 6000 | 6000 | 6000 | 4500 | 4500 |
| Крутящий момент шпинделя | 2000/8000 | 1500/8000 | 1500/8000 | 1500/8000 | 1500/8000 |
| Номинальный/ макс., Н*М | 17.7/26.5 Н*М | 36/54 Н*М | 36/54 Н*М | 49/73 Н*М | 49/73 Н*М |
| Перемещение по оси X, мм | 480 | 850 | 980 | 980 | 980 |
| Перемещение по оси Z, мм | 280 | 280 | 350 | 350 | 350 |
| Перемещение по оси Y, мм | нет | нет | нет | нет | нет |
| Револьверная голова | нет | нет | нет | нет | нет |
| Кол-во инструмента, шт | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 |
| Кол-во шпинделей, шт | 1 | 1 | 1 | 1 | 1 |
| Вес, кг | 1500 | 2200 | 2600 | 2600 | 2600 |
| Габариты, мм | 1600x1130x1600 | 2000x1600x1700 | 2300x1400x1800 | 2300x1400x1800 | 2300x1400x1800 |
- Система ЧПУ SYNTEC 22TA-E
- Оси XZ
- Станина чугунная с наклоном 30°/45° с линейными направляющими
- Шпиндель высокоточный
- Гидравлический зажим заготовки – цанга
- Инструментальный стол (суппорт до 5поз.)
- Револьверная голова – нет
- Задняя бабка – нет
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Замок передней двери с помощью датчика
- Замок боковой двери на болтах
- Трансформатор 380В (3 фазы встроенный)
- Кондиционер электрощита
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке.
- FANUC / Siemens с HLA 450

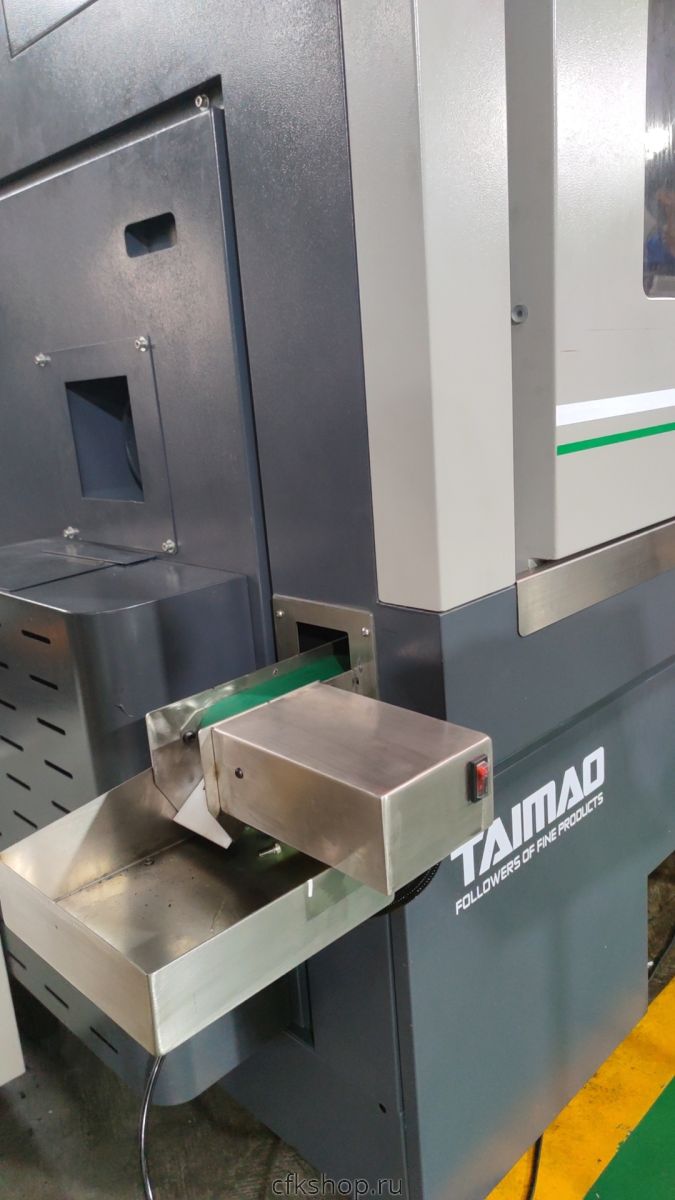

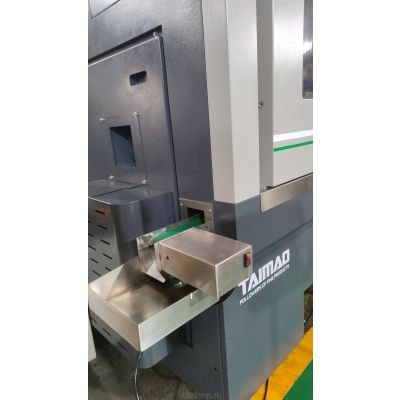

- Конвейер отвода стружки

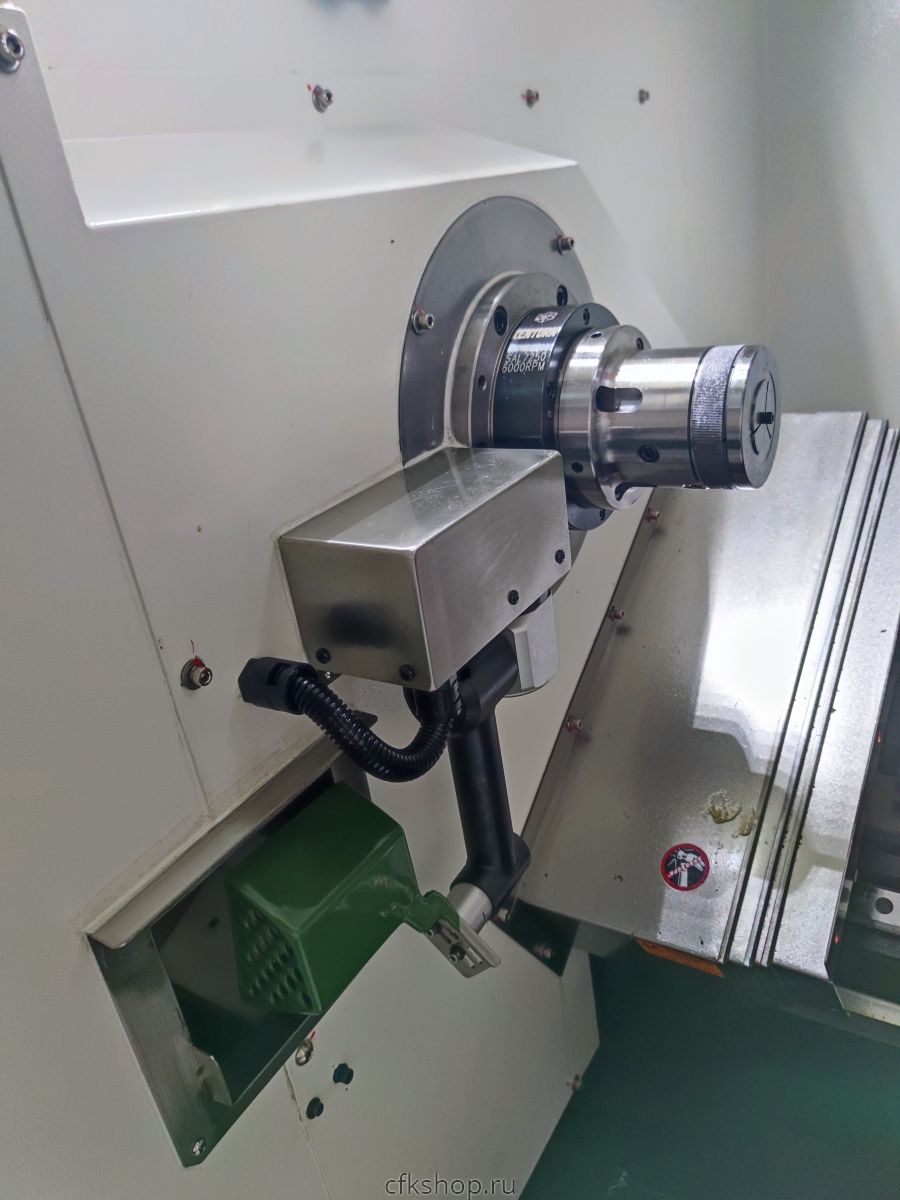

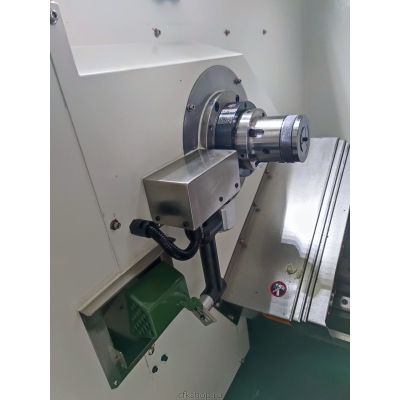

- Уловитель деталей
- Набор зажимных цанг 10-25мм (шаг 2мм)
