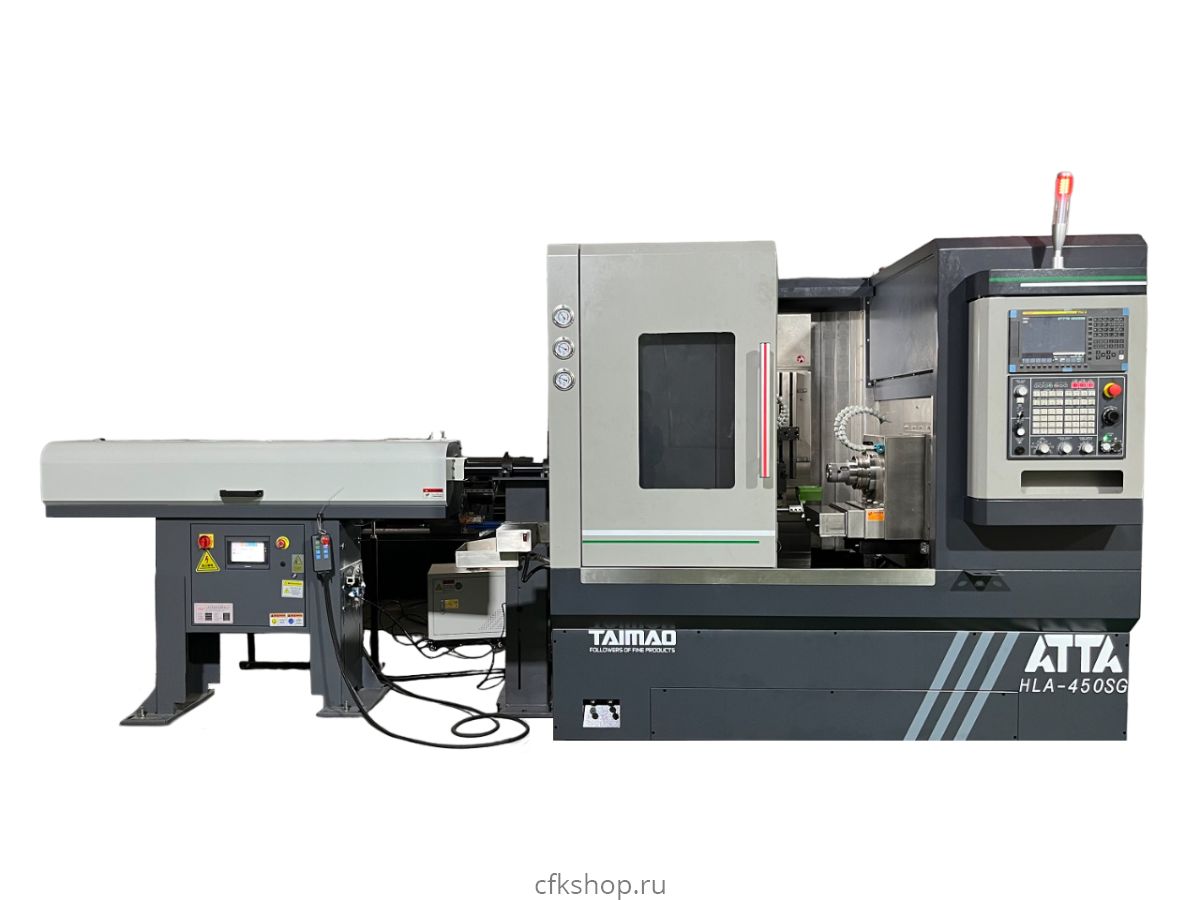

Токарный обрабатывающий центр с ЧПУ ATTA HLA-450SG
Характеристики товара
Производитель:
Код производителя:
Артикул
Габариты (д*ш*в):
2800x1950x1600 мм
Вес, кг:
4200
Скорость вращения, об/мин:
6000
Диаметр отверстия шпинделя, мм:
49 (основной)/ 39 (контршпиндель)
Общая мощность, кВт:
23
Торец шпинделя:
A2-5 (основной)/ A2-4 (контршпиндель)
Диаметр изделия над станиной, мм:
285
Точность позиционирования X/Z, мм:
±0,003 (на 300мм)
Мощность шпинделя, кВт:
5
Ход по осям X1/X2, мм:
850/800
Ход по осям Z1/Z2, мм:
195/300
Макс. длина обработки прутка, мм:
185
Серводвигатель по оси X1 / Х2, Нм:
8,4 (β8/β12)
Диаметр/шаг винта ШВП X1/X2/Z1/Z2:
32/10
Ширина линейной направляющей X1/X2/Z1/Z2:
30
Диаметр державки расточного инструмента, мм:
20
Диаметр обработки над суппортом, мм:
189
Серводвигатель по оси Z1 / Z2, Нм:
8,4 (β12/β8)
Макс. диаметр обработки дисков, мм:
285
Макс. диаметр сквозного отверстия под пруток, мм:
45 (основной)/ 25 (контршпиндель)
Расстояние между патронами:
0-300
Скорость быстрого перемещения по осям X1/X2/Z1/Z2:
25
Точность повторного позиционирования X/Z, мм:
±0,003 (на 300мм)
Гидравлическая система зажима:
6 (цанга) / 5 (цанга)
Сечение инструмента для наружного точения, мм:
20х20
Цена по запросу ₽
Описание

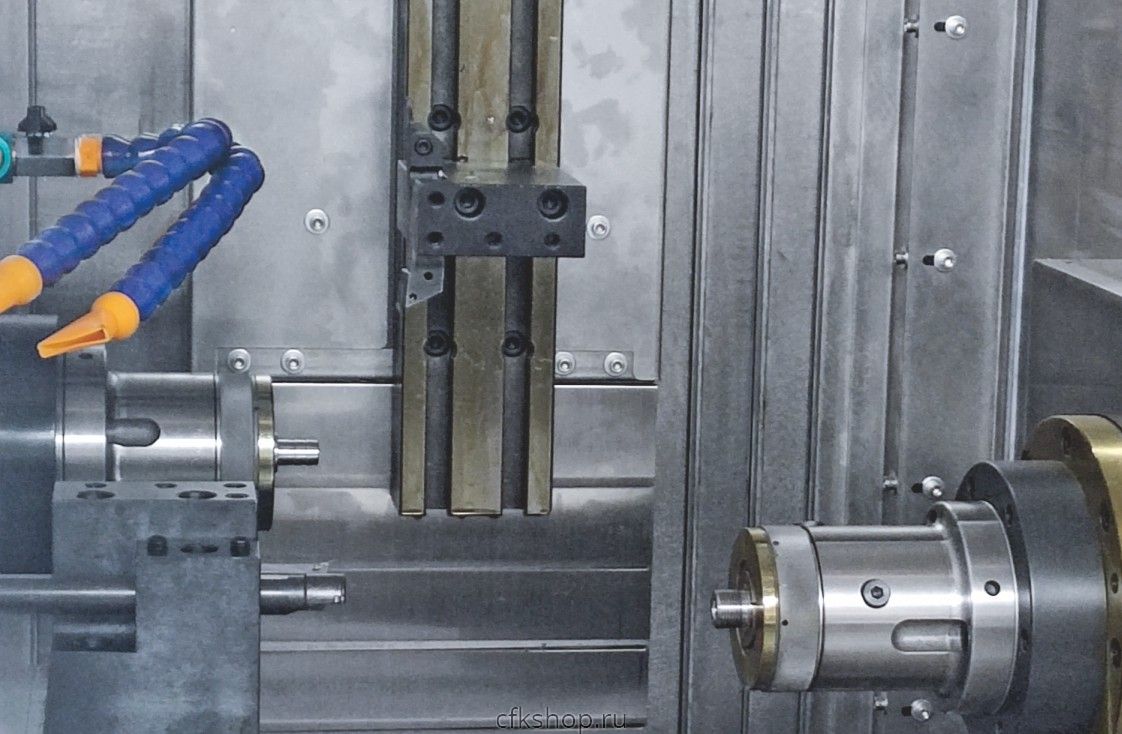

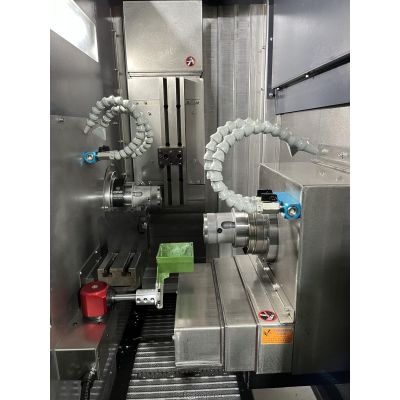

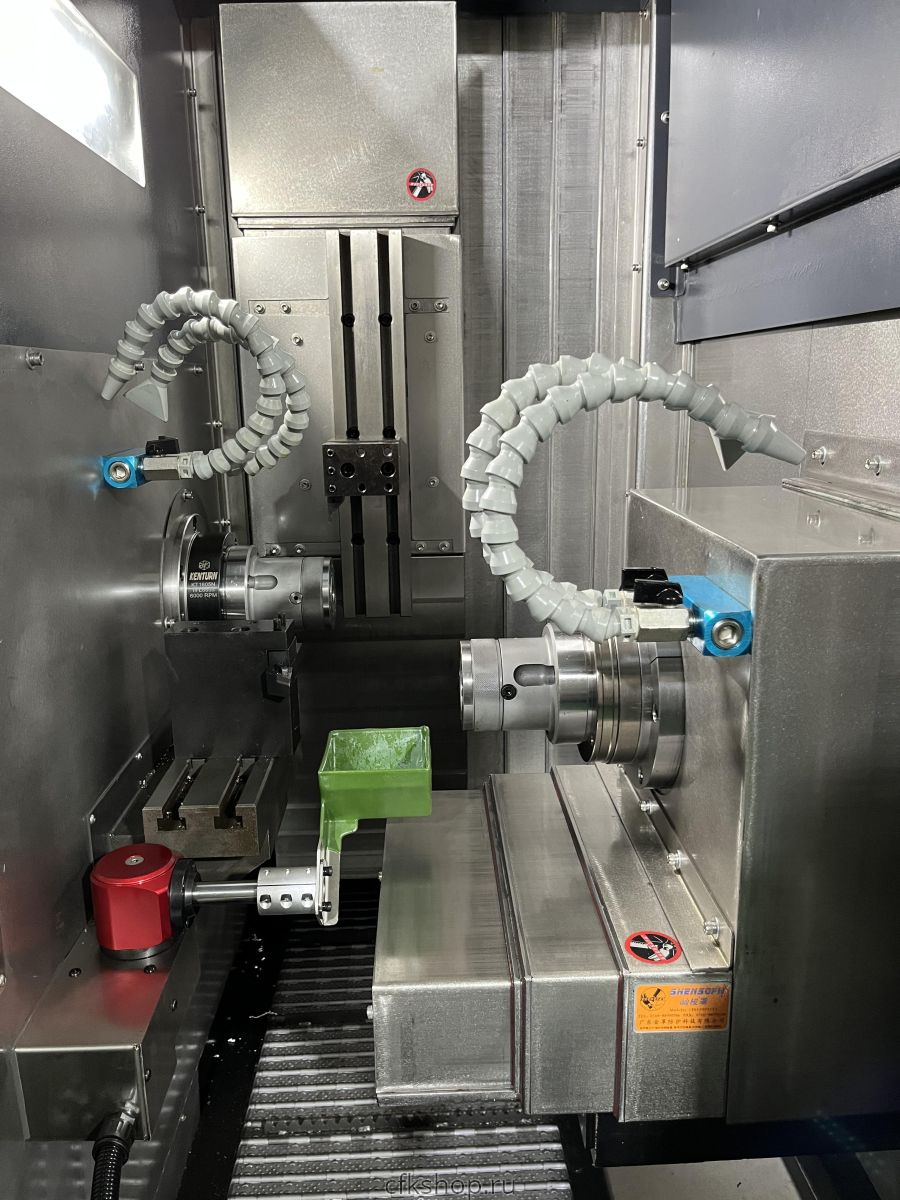

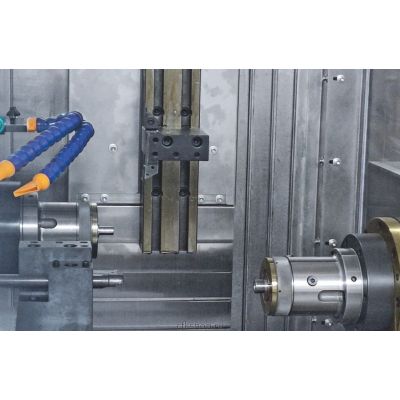

- Z/Z1Х С контр-шпинделем с Х.
- Станок использует рядный тип инструмента со стабильной точностью смены инструмента и высокой экономичностью конструкции.
- Вертикальное расположение инструментального стола обеспечивает эффективное удаление стружки с блока инструментов.

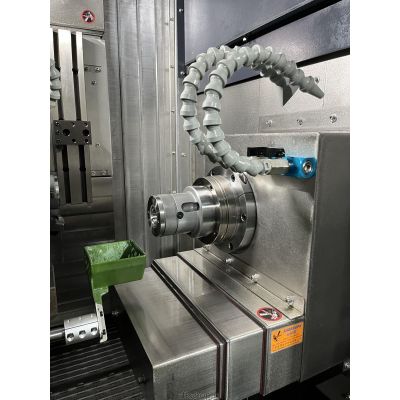

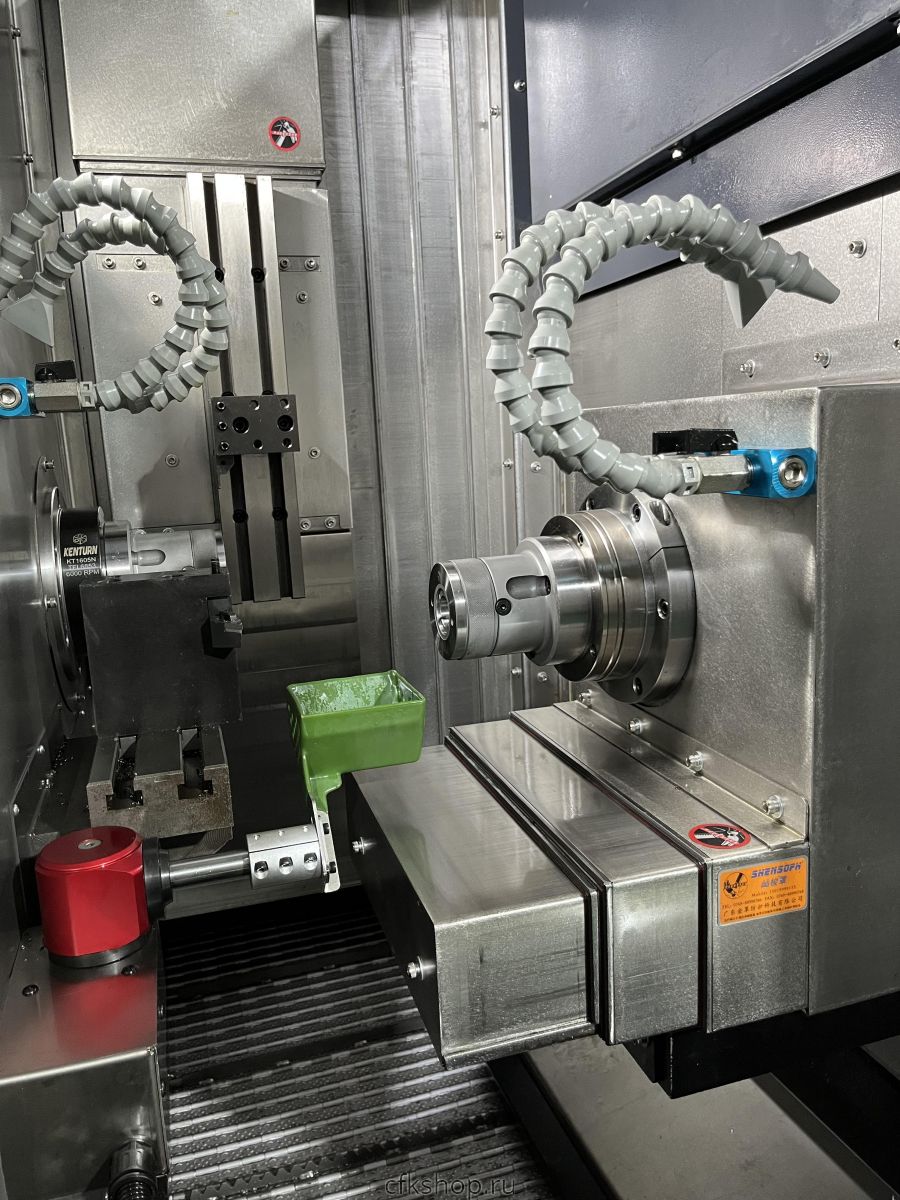

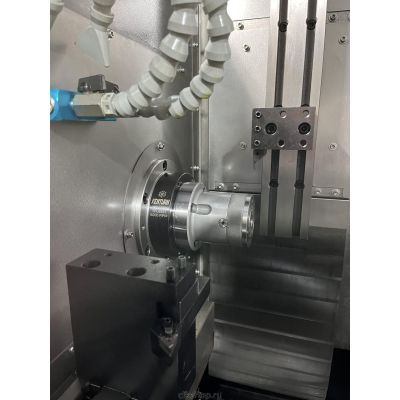

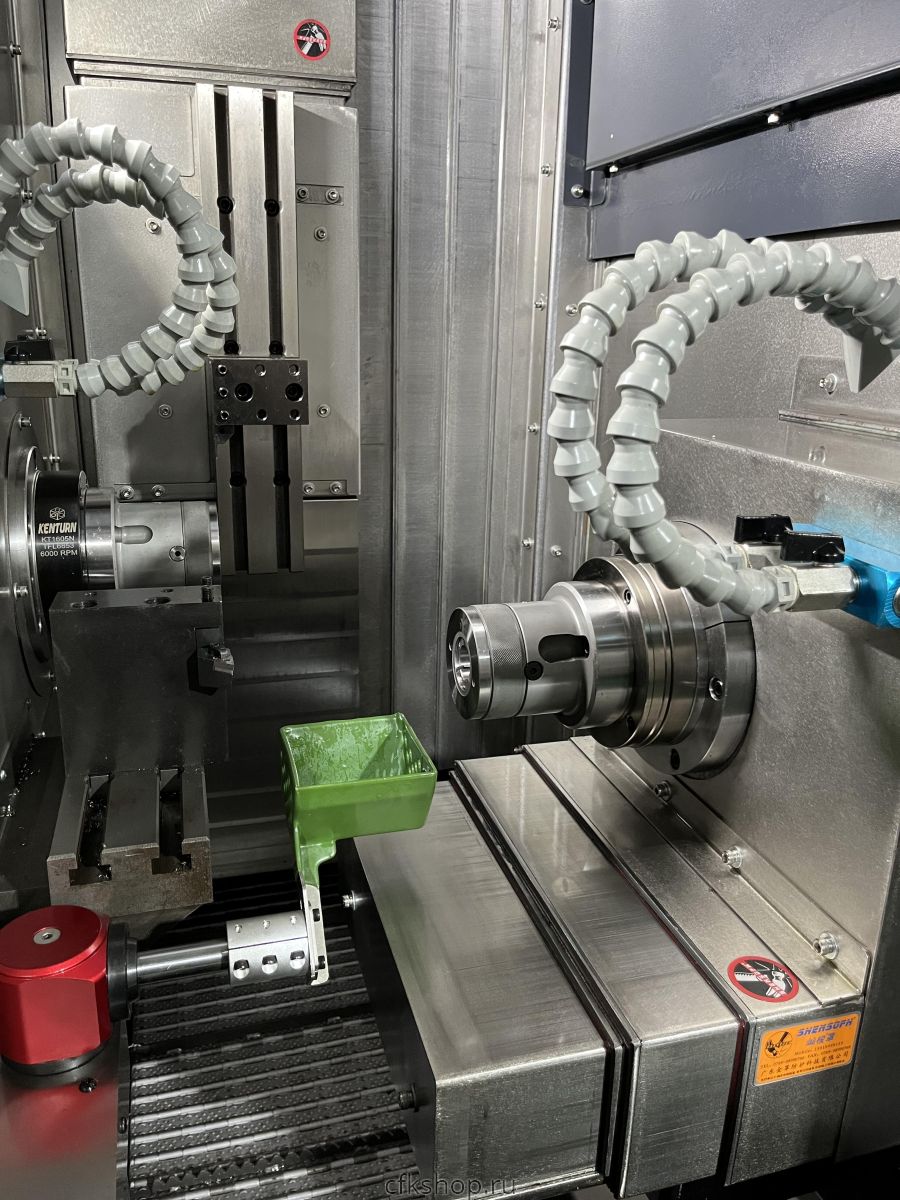

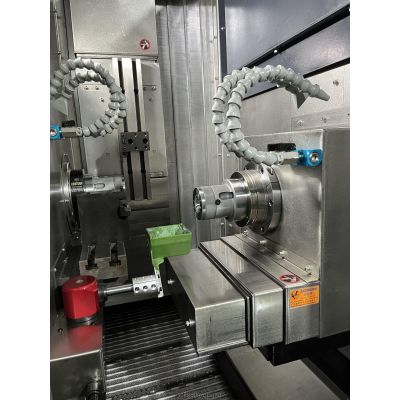

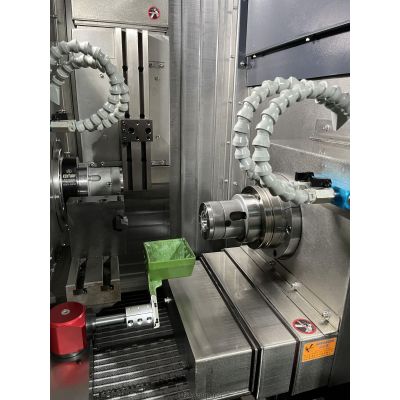

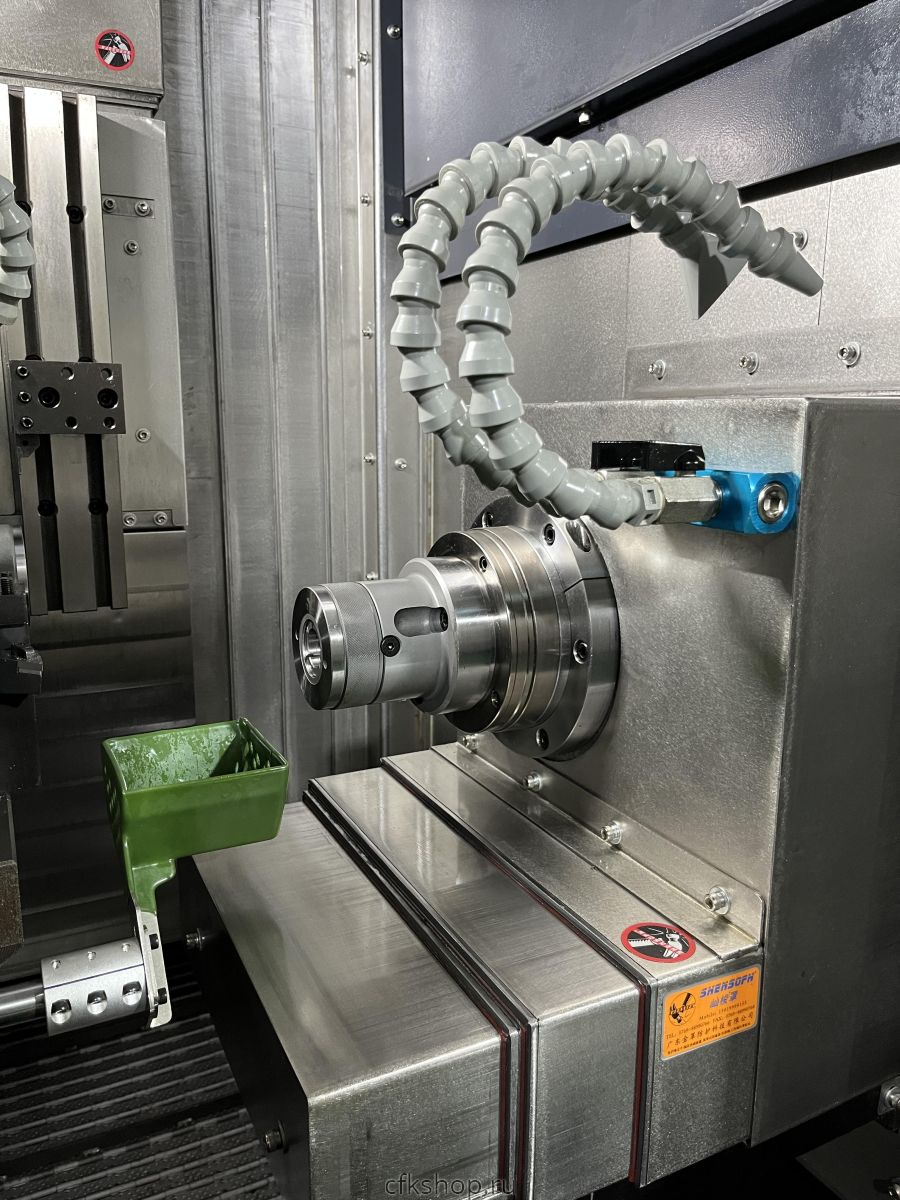

- Противошпиндель оснащен серво-синхронным электрическим шпинделем, который обладает высокой скоростью, точностью и низким уровнем шума.
- Используются линейная направляющая тайваньского прецизионного класса и пара шариковых винтов, а шариковый винт предварительно натянут для повышения жесткости и уменьшения влияния холодных и горячих пусков на точность обработки станка.
- Используется система водяного охлаждения с высоким давлением и большим расходом, а посадочное место инструмента обильно орошается водой, которая выполняет функцию разрушения стружки и предотвращает попадание стружки на шпиндель и ее заклинивание.
Компоненты станка:
- Система ЧПУ FANUC OI-TF Япония

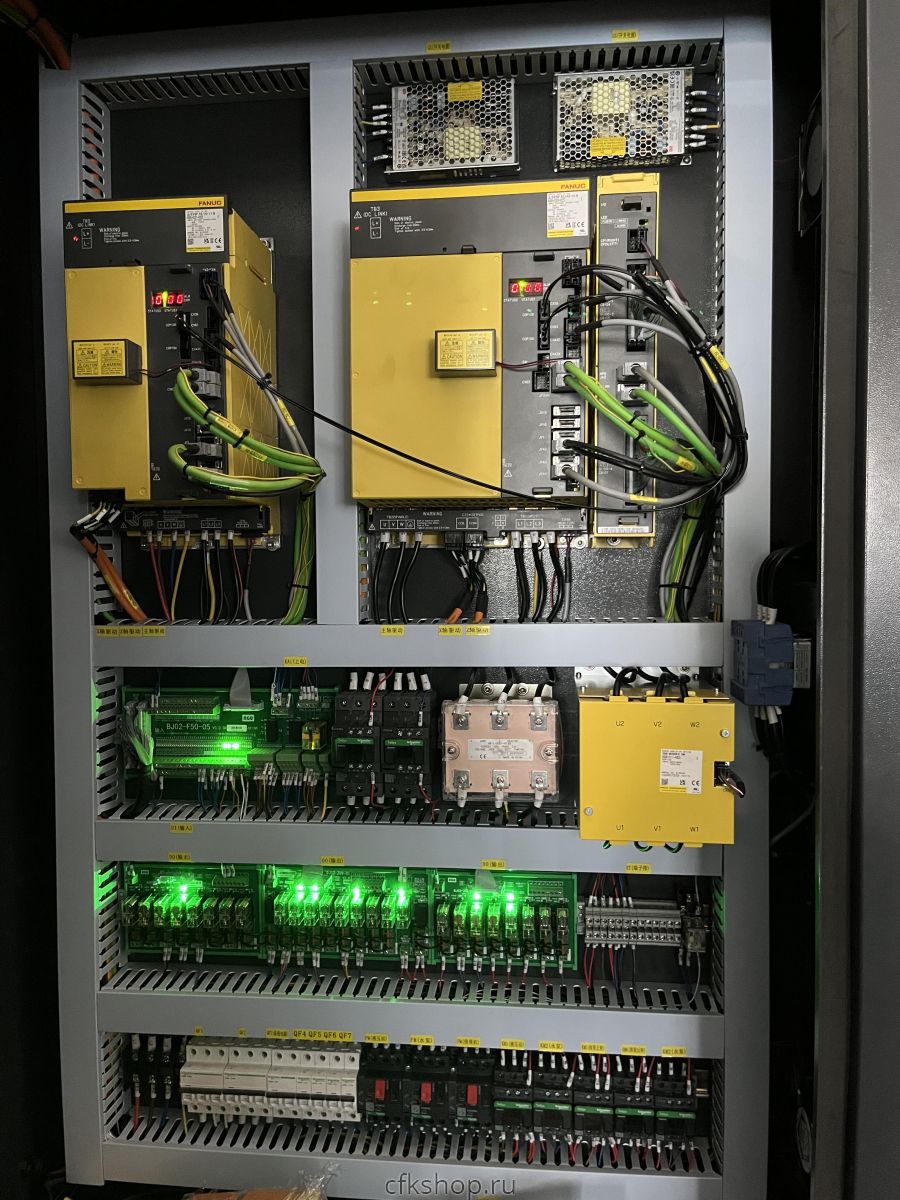

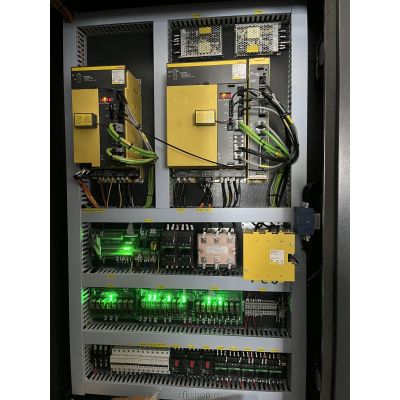

- Сервопривод шпинделя FANUC Япония
- Сервопривод оси подачи FANUC Япония

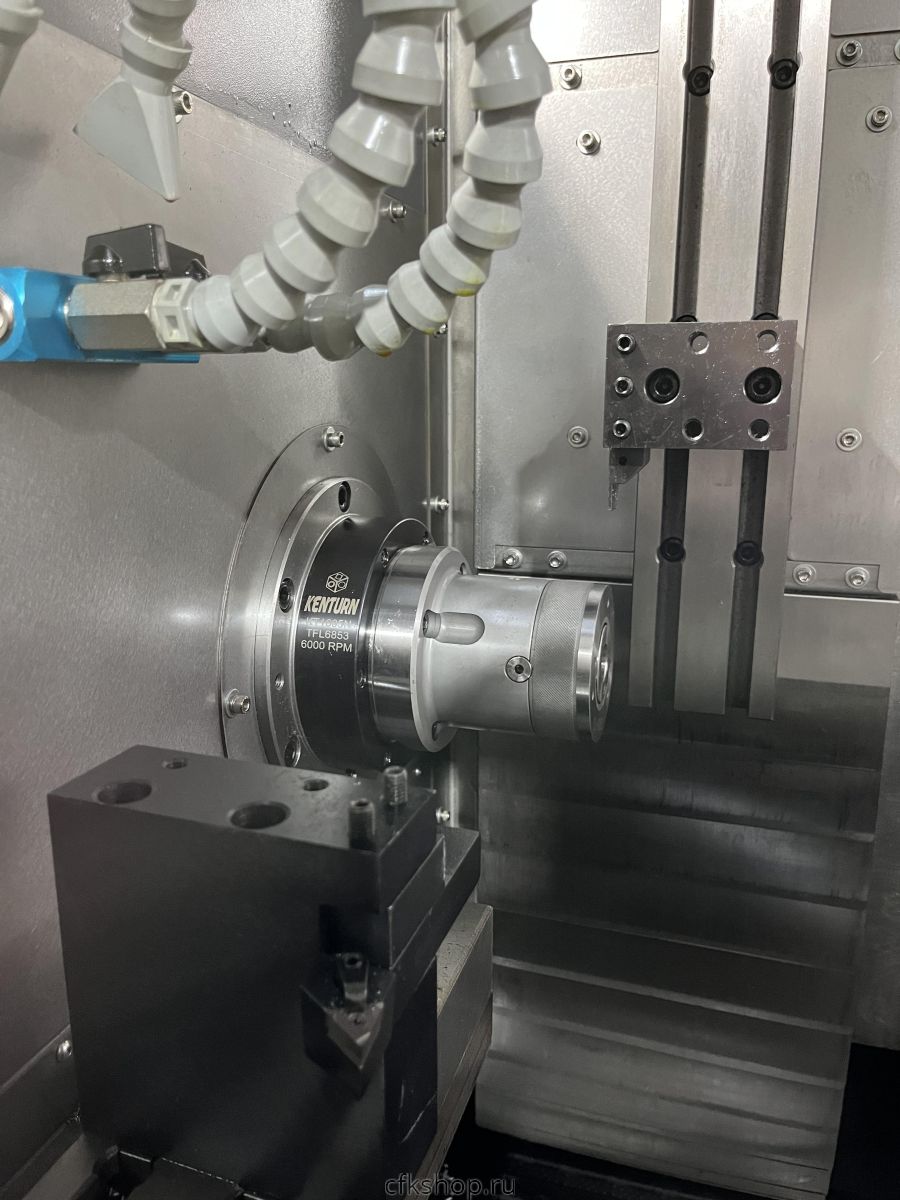

- Электрический шпиндель Haozhi Китай
- Механический шпиндель YOUTH Тайвань
- ШВП THT Япония
- Шариковая линейная направляющая HIWIN / PMI Тайвань
- Шариковый винтовой стержень HIWIN / PMI Тайвань
- Полый вращающийся цилиндр Zhongyi / Kepute Китай
- Цанга + цанговый зажим Zhongyi Китай
- Гидравлическая система Jiamin Китай

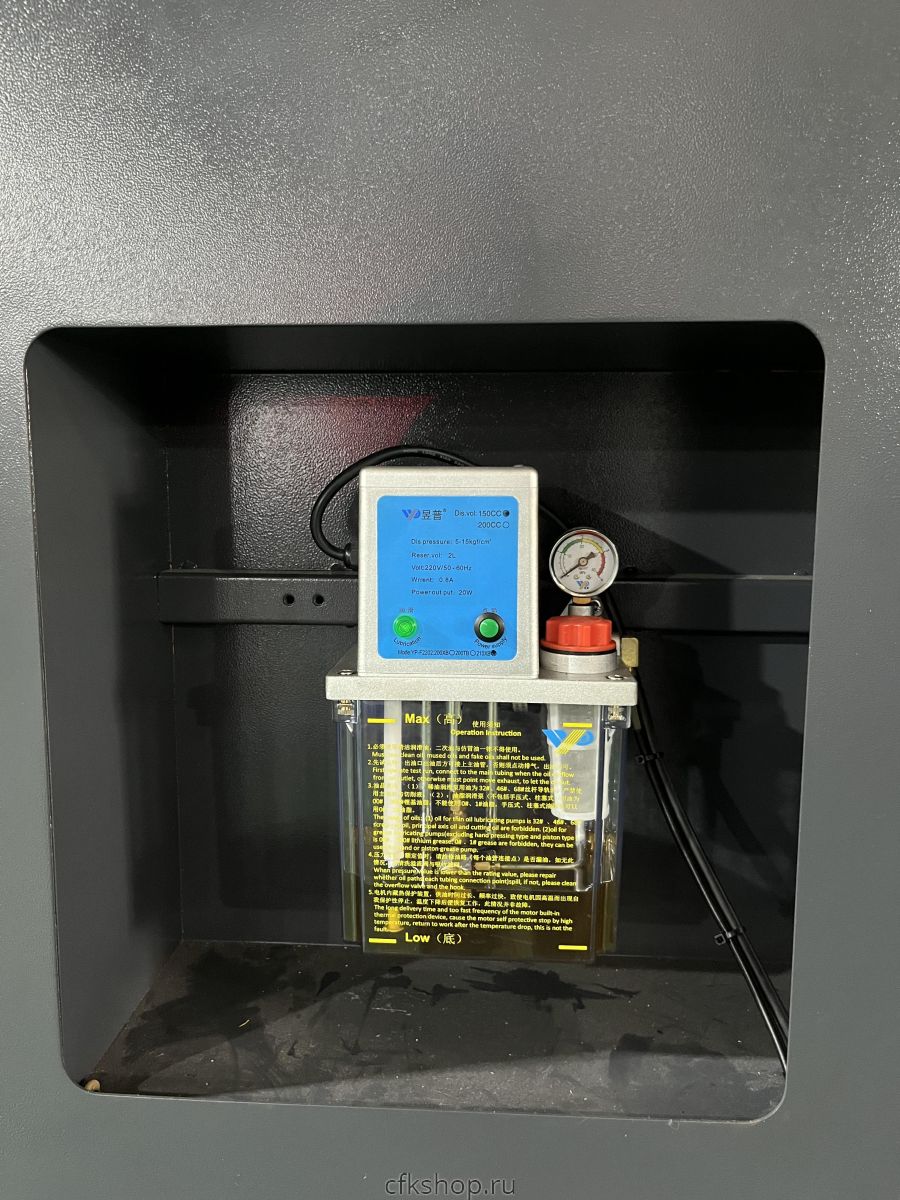

- Автоматическая система смазки Yupu Китай
- Система охлаждения жидкостью Wanqian Китай
- Электрические компоненты CHNT Китай
Стандартная комплектация
- Система ЧПУ Fanuc /Syntec
- Оси XX1ZZ1СC1 – контршпиндель с Х
- Станина наклонная, чугунная с линейными направляющими
- Шпиндель высокоточный
- Гидравлический патрон
- Револьверные головы: приводная с Y + приводная; BMT65 на 12 станций
- Система подачи СОЖ

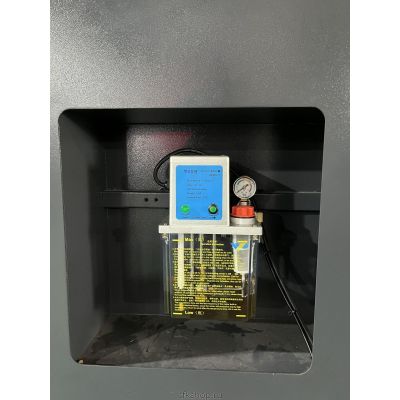

- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Конвейер для сбора стружки
- Кабинетная защита станка
- Телескопическая защита направляющих станины
- Трансформатор
- Масляный скиммер (отделитель масло от СОЖ)
- Пневмопистолет для обдува от стружки

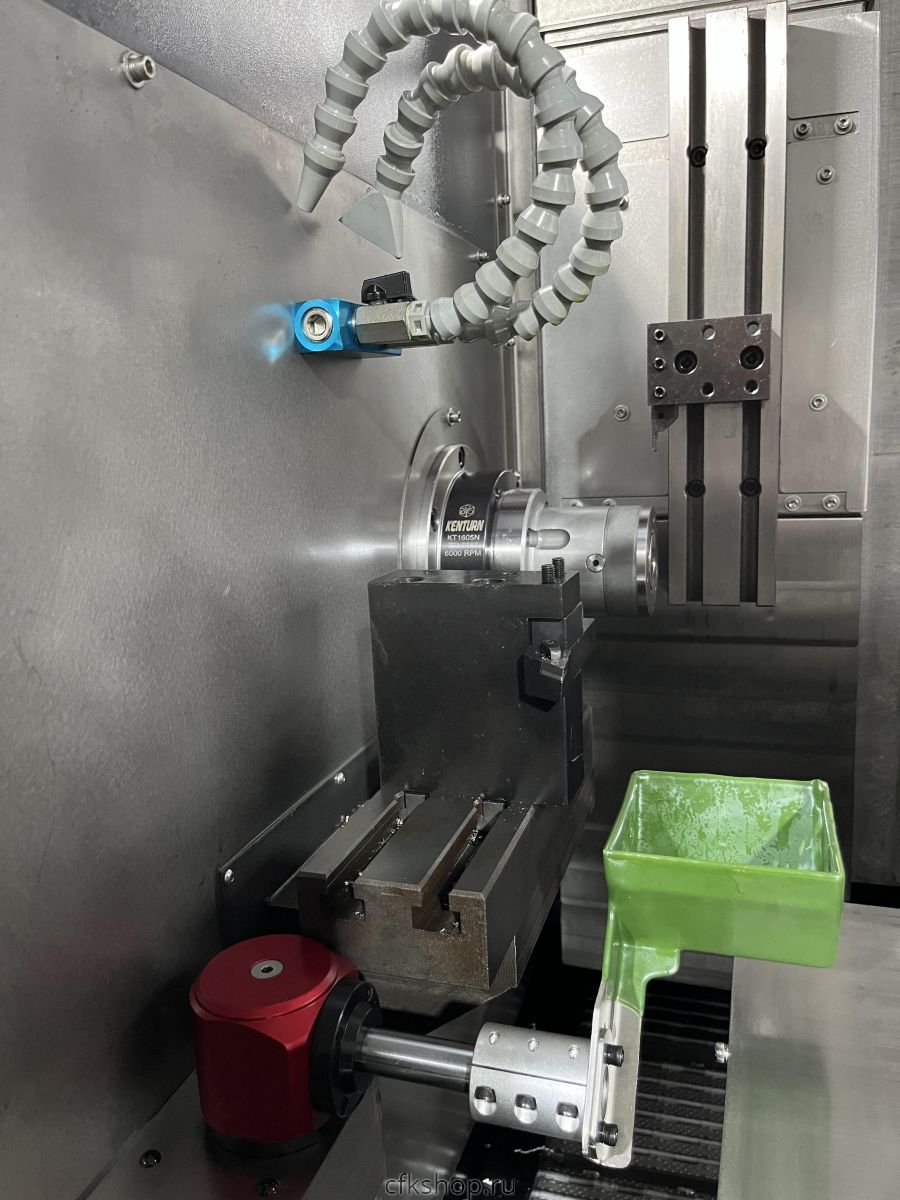

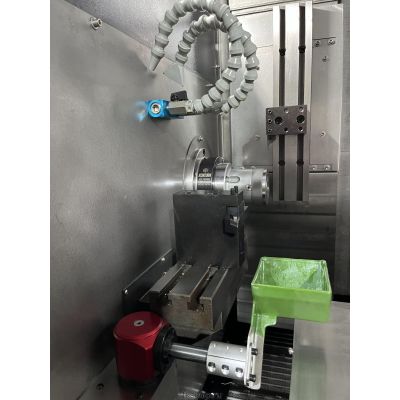

- Уловитель деталей
Дополнительная комплектация
- Вытяжка масляного тумана (вытягивает масляный туман из рабочего пространства)
- Барфидер
- Система измерения заготовки
- Система привязки инструмента
- Установка контроллера Fanuc 0i-TF
- Револьверная головка SAUTER BMT55
- Система привязки инструмента
- Кондиционер электрошкафа
- Пневматическая дверь
