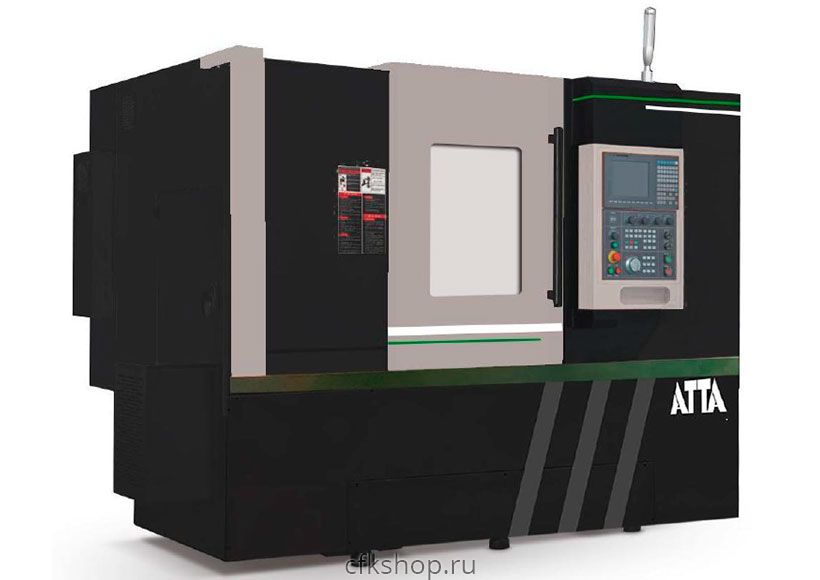

Токарный обрабатывающий центр с ЧПУ ATTA HLA-500S2R2
Характеристики товара
Производитель:
Код производителя:
Артикул
Габариты (д*ш*в):
7000x2500x2550 мм
Вес, кг:
10500
Общая мощность, кВт:
75
Серводвигатель Y, кВт:
α12
Торец шпинделя:
А2-8
Макс. диаметр обработки над суппортом, мм:
500
Точность позиционирования X/Z, мм:
±0.005
Мощность шпинделя, кВт:
22
Ход по осям X1/X2, мм:
350 / 350
Ход по осям Z1/Z2, мм:
400 / 1500
Макс. длина обработки прутка, мм:
1900
Серводвигатель по оси X1 / Х2, Нм:
α22 / α22(с тормозом)
Диаметр/шаг винта ШВП X1/X2/Z1/Z2:
X – 50/10, Z – 63/12
Ширина линейной направляющей X1/X2/Z1/Z2:
55
Диаметр державки расточного инструмента, мм:
40
Макс. скорость шпинделя, об/мин:
2500 - 4000
Макс. диаметр обработки над станиной, мм:
780
Макс. диаметр сквозного отверстия, мм:
75 / 51
Отверстие, мм:
Ø 88 (шпиндель) / Ø 66 (противошпиндель)
Ход по оси Y, мм:
± 75
Торец противошпинделя:
А2-6
Повторяемость по осям, мм:
±0.005
Револьверная головка с сервоприводом:
BMT65 / по 12 станций
Серводвигатель револьверной головки, Нм:
3
Фрезерная головка 0° (1 шт.):
ER40 / 4000 об/мин
Мощность противошпинделя, кВт:
22
Серводвигатель по оси Z1 / Z2 / Z3, Нм:
α22/ α22/ α30
Расстояние между шпинделями, мм:
0-2000
Макс. диаметр обрабатываемых дисков (X1/X2), мм:
600 / 600
Перемещение вдоль оси В, мм:
2000
Гидравлический патрон, дюйм:
Ø 88 (шпиндель) / Ø 66 (противошпиндель)
Размер державки инструмента, мм:
Ø25х25
Цена по запросу ₽
Описание
- ZС/Z1C1/X1/X2/Y с контр-шпинделем + 2 Y револьверные головы.
- Высокая жесткость, тяжелая резка и высокая стабильность. В станке используется встроенная наклонная станина под углом 45° и основание из литого чугуна с толстыми ребрами жесткости, которые сводят к минимуму термическую деформацию.

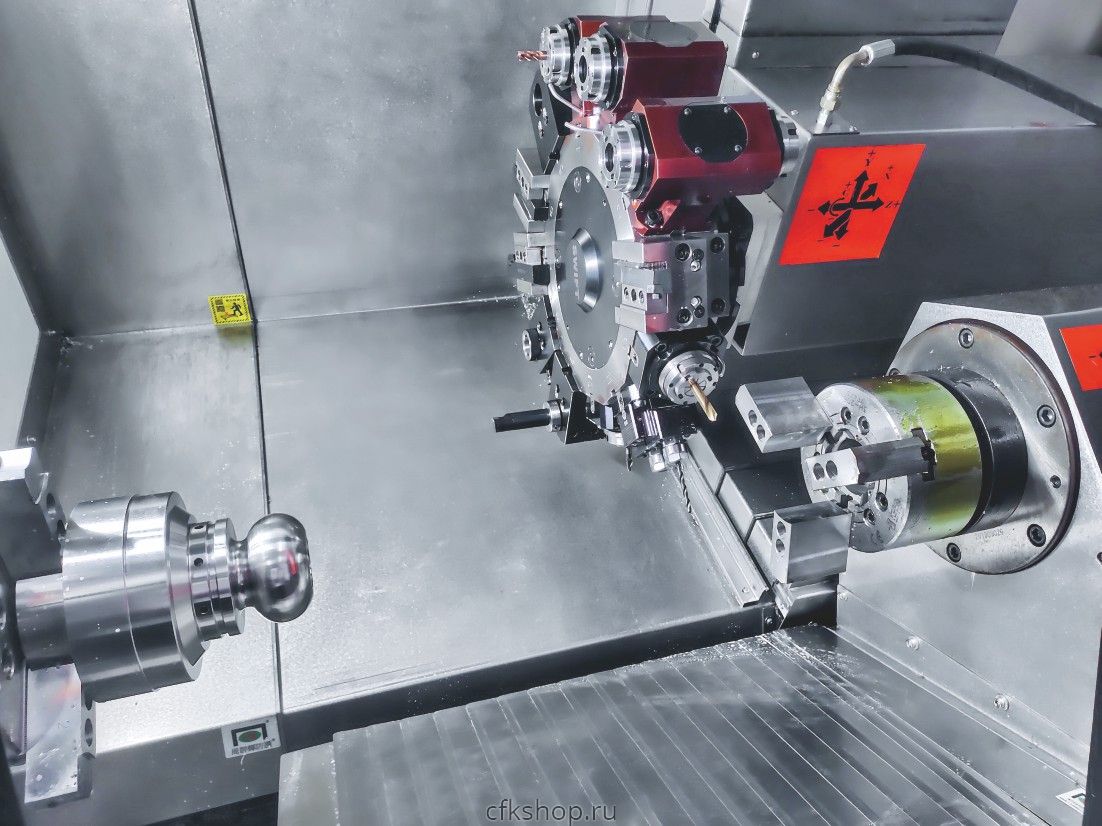

- В станке реализована концепция с двумя шпинделями и двумя револьверными головками с двухканальной обработкой детали. Одновременная обработка двумя револьверами значительно сокращает время обработки изделий.

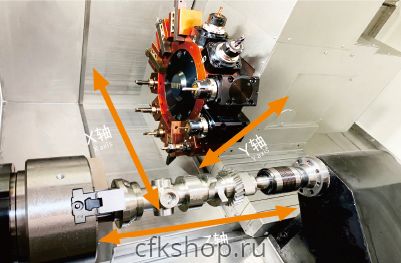

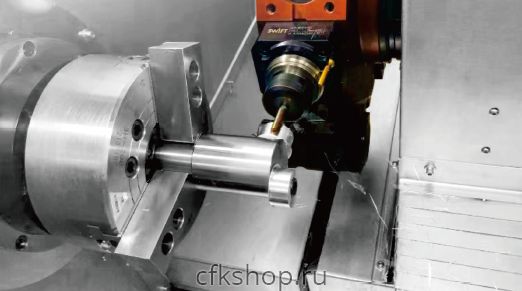

- Обе револьверные головки оборудованы приводным инструментом с фрезерной функцией, верхний револьвер имеет ось Y.
- Высокоточный, высокодинамичный отклик: спереди и сзади используются высокоточные шарикоподшипники NSK P4, благодаря чему шпиндель может одновременно обеспечивать высокую жесткость и точность вращения.
- Сервопривод шпинделя отличается высокой точностью и удобством обслуживания.

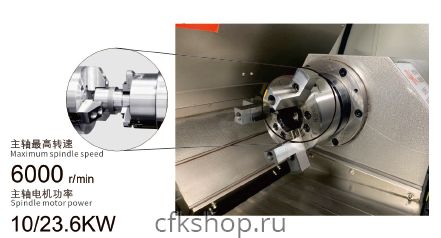

- Высокая эффективность: максимальная скорость вращения шпинделя составляет 2500 для основного и 4000 для противошпинделя.
- об/мин, а быстрое перемещение может достигать 16 м/мин.

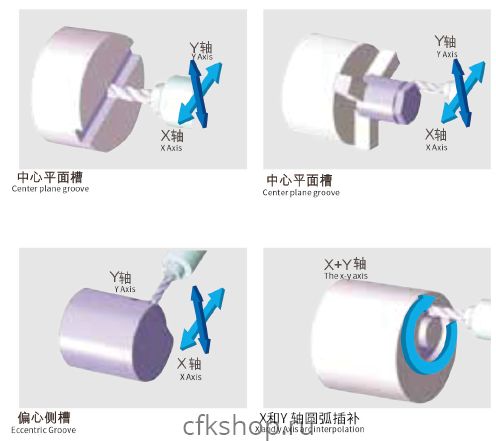

- Благодаря настройке системы ЧПУ нового поколения реализуется интерполяция связи по осям X-Y-Z-C.
Компоненты станка:
- Система управления Fanuc 0i-TF/Syntec Япония/Тайвань
- Серводвигатель шпинделя Fanuc 0i-TF/Syntec Япония/Тайвань
- Сервопривод осей подачи Fanuc /Syntec Япония/Тайвань
- Револьверная головка DELTA Тайвань
- Втулка шпинделя Jinchen Китай
- Подшипник ШВП NACHI (класс P4) Япония

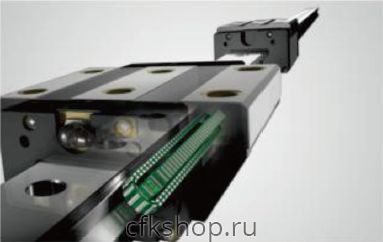

- Роликовая линейная направляющая PMI (класс P) Тайвань
- Шариковый винт PMI (класс C3) Тайвань
- Револьверная головка Lianqi Тайвань
- Полый патрон Совместное предприятие Zhongyi / Kepute Китай
- Полый гидравлический патрон Kepute Китай
- Гидравлическая система JIAMI Китай
- Автоматическая система смазки YUPU Китай
- Насос системы охлаждения WANQIAN Китай
- Электрические компоненты CHNT Китай
Стандартная комплектация
- Система ЧПУ Fanuc /Syntec
- Оси XX1ZZ1СC1Y + приводной инструмент +контршпиндель
- Станина наклонная, чугунная с линейными направляющими
- Шпиндель высокоточный
- Гидравлический патрон
- Револьверные головы: приводная с Y + приводная; BMT65 на 12 станций
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Конвейер для сбора стружки
- Кабинетная защита станка
- Телескопическая защита направляющих станины
- Трансформатор
- Масляный скиммер (отделитель масло от СОЖ)
- Пневмопистолет для обдува от стружки
- Уловитель деталей
Дополнительная комплектация
- Вытяжка масляного тумана (вытягивает масляный туман из рабочего пространства)
- Барфидер
- Система измерения заготовки

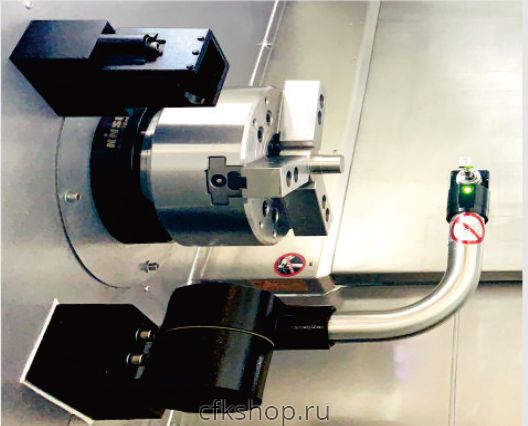

- Система привязки инструмента
- Установка контроллера Fanuc 0i-TF
- Револьверная головка SAUTER BMT55
- Система привязки инструмента
- Кондиционер электрошкафа
- Пневматическая дверь
