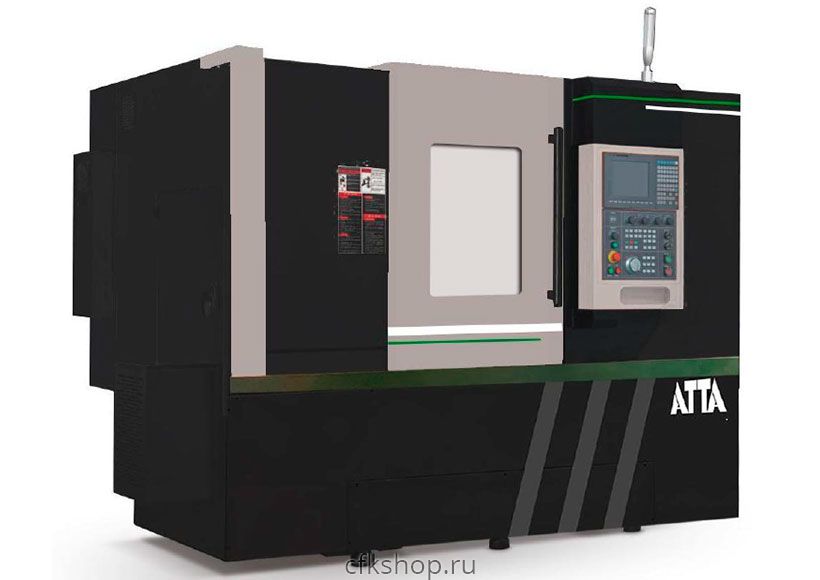

Токарный обрабатывающий центр с ЧПУ ATTA HLA BPY
Характеристики товара

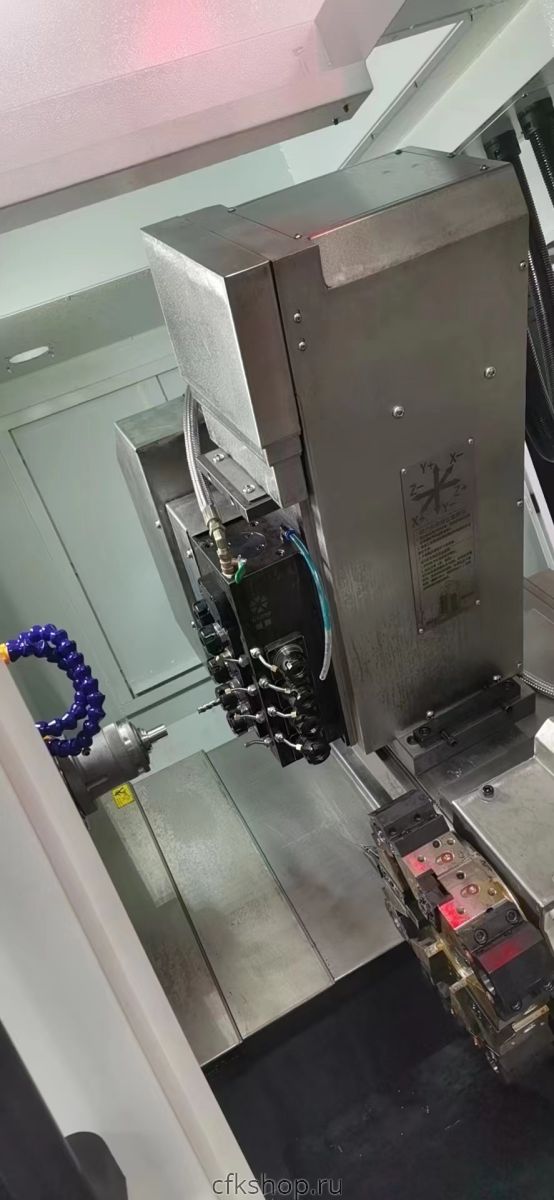

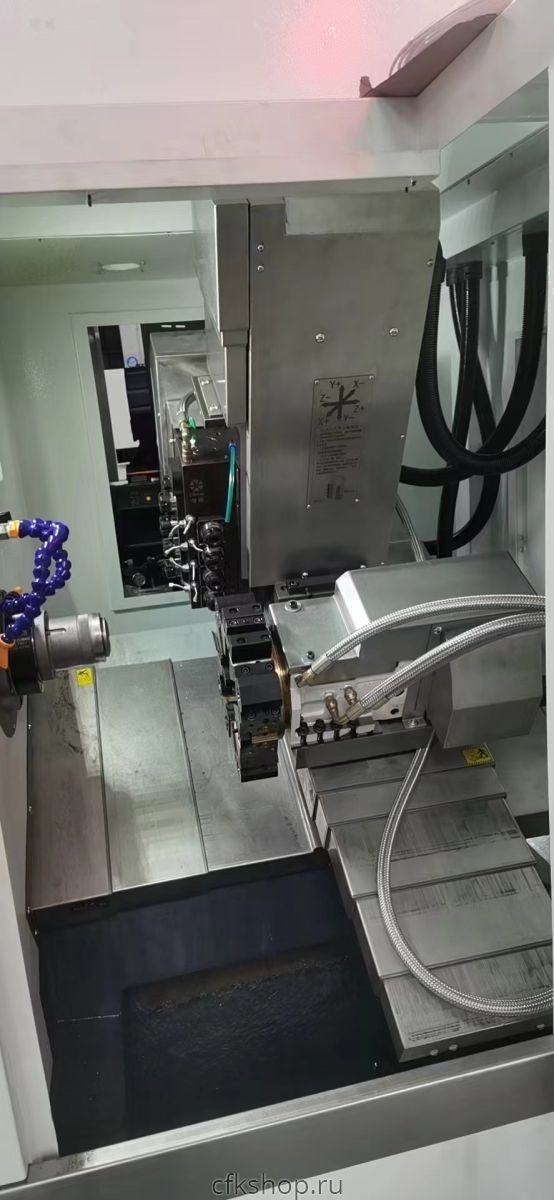

- ZС/X/Y/ С осью Y и приводным инструментом на суппорте + револьверная голова не приводная, без задней бабки.
- Шпиндель подвергается динамической балансировке, отличается высокой точностью на разных режимах работы, малому воздействию тепловой деформации и высокой тепловой стабильностью.
- Максимальная скорость вращения шпинделя достигает 6000 об/мин, радиальное биение торца шпинделя не превышает 0,003 мм.
- В передней части станка используется большой и высокоточный радиально-упорный двухрядный подшипник с шариками качения.
- Портал сбалансирован на двух уровнях, что позволяет выдерживать и снижать радиальную и осевую нагрузку.

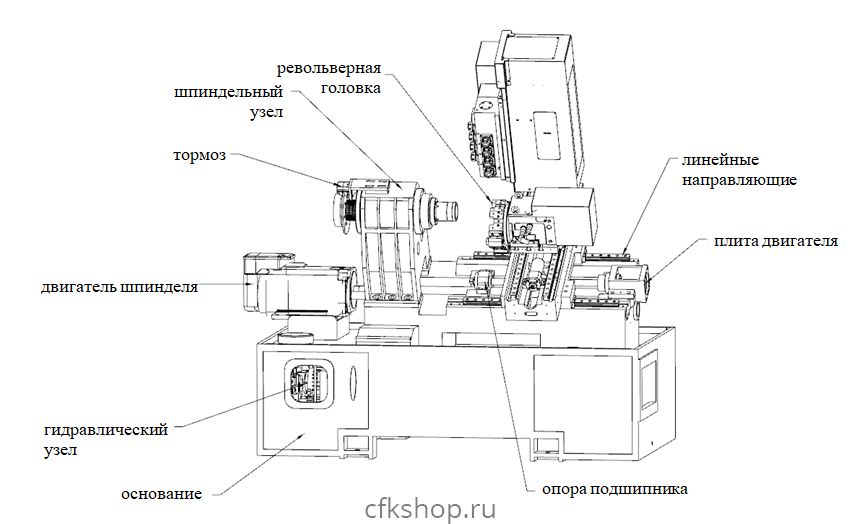

Компоненты станка:
- Система управления Syntec 22TB Тайвань
- Серводвигатель шпинделя Syntec Тайвань
- Сервопривод осей подачи Syntec Тайвань
- Силовой сервопривод Syntec Тайвань
- Втулка шпинделя Тайвань
- Винтовой подшипник THT/NACHI P4 Япония
- Роликовая линейная направляющая PMI/HIWIN P Тайвань
- ШВП PMI/HIWIN C3 Тайвань
- Револьверная головка с сервоприводом Xinlong Тайвань
- Приводной блок Yuteng / Chengsheng Китай
- Полый гидроцилиндр Совместное производство Zhongyi / Kepute 6”
- Цанги Zhongyi / Qida
- Гидравлическая система Jiami Тайвань

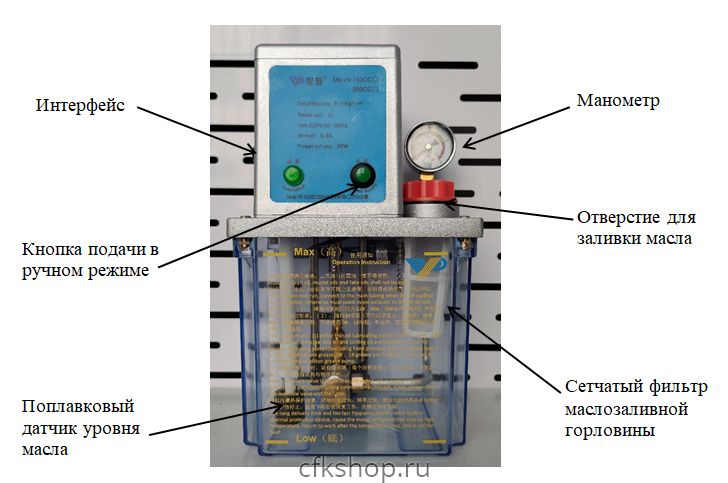

- Автоматическая система смазки YUPU Китай
- Насос охлаждающей жидкости Wanqian Китай
- Электрические компоненты CHNT
Характеристики станка:
| Модель | HLA-400BPY | HLA-500BPY |
| Макс. Ø заготовки над станиной, мм | 600 | 600 |
| Макс. Ø заготовки над суппортом, мм | 160 | 160 |
| Макс. длина обрабатываемой детали, мм | 300 | 300 |
| РМЦ, мм | - | - |
| Макс. Ø обработки, мм | 180 | 180 |
| Сквозное отверстие шпинделя, мм | 56 | 75 |
| Размер шпинделя и патрона, мм | 45 | 51 |
| Размер шпинделя / | А2-5 | A2-6 |
| Мощность основного привода, кВт | Syntec&FANUC - 5,5/7,5 | SYNTEC&FANUC - 7.5/11 |
| Тип задней бабки | нет | нет |
| Конус задней бабки | нет | нет |
| Угол наклона станины, ° | 30 | 30 |
| Макс. скорость шпинделя, об/мин | 6000 | 6000 |
| Крутящий момент шпинделя | 1500/8000 | 1500/8000 |
| Номинальный/ макс., Н*М | 36/54 | 49/73 |
| Ход по оси Х, мм | 600 | 600 |
| Ход по оси Z, мм | 380 | 380 |
| Ось Y, мм | 210 | 210 |
| Быстрые перемещения по осям, м/мин | 30/30/15 | 30/30/15 |
| Ширина направляющих, мм | 30 | 30 |
| Точность позиционирования, мм | ± 0,003 | ± 0,003 |
| Повторяемость, мм | ± 0,003 | ± 0,003 |
| Приводной инструмент | 4+4 | FANUC：ER25 / 3000 |
| Мощность приводного инструмента | 1.7 | 1.7 |
| Крутящий момент приводного инструмента, Н*М | 8/30 | 8/30 |
| Кол-во инструмента, шт | 8 | 8 |
| Размер инструмента, мм | 8 station central high 63mm | Central high 63 |
| Кол-во шпинделей, шт | 1 | 1 |
| Вес, кг | 3500 | 3500 |
| Габариты, мм | 2300х1700х1960 | 2300х1700х1960 |
| Потребляемая мощность, кВт | 14 | 16 |
- Система ЧПУ SYNTEC 22TA-E
- Оси XZC
- Чугунная, наклонная станина с линейными направляющими
- Шпиндель высокоточный
- Гидравлический зажим заготовки – патрон
- Исполнение инструментального стола радиальное/осевое
- Приводной инструмент - да
- Задняя бабка - нет
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Гидравлическая зажимная цанга
- Револьверная головка на 8 поз

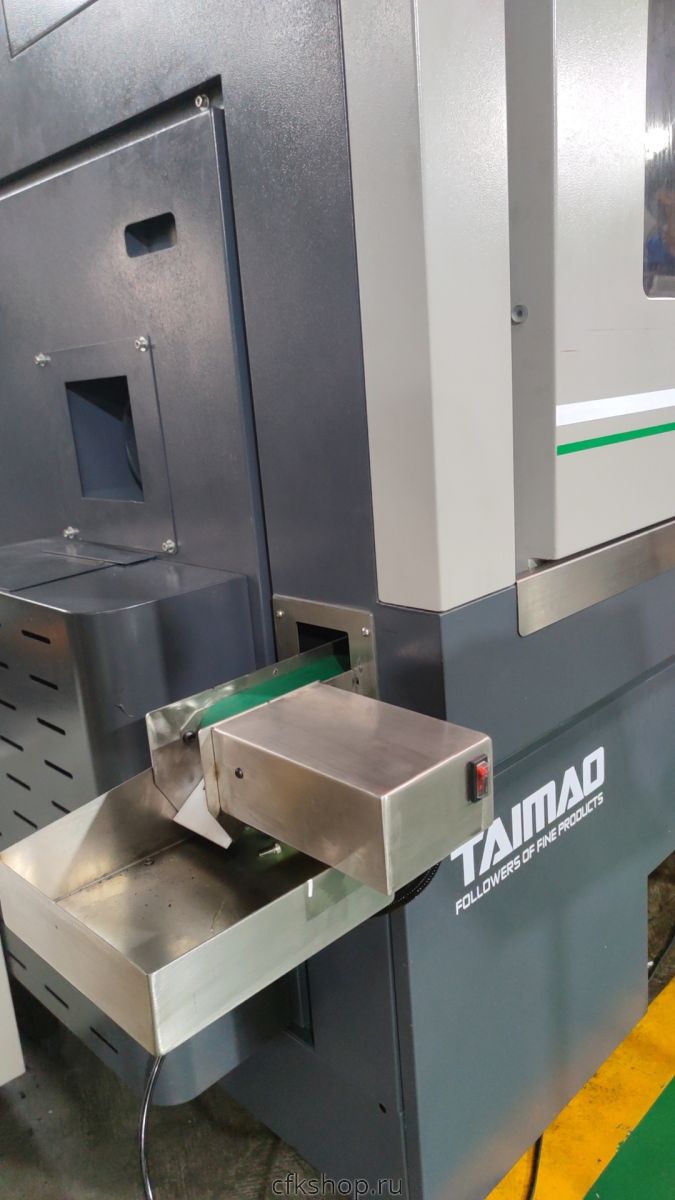

- Конвейер для сбора стружки
- Кабинетная защита станка
- Телескопическая защита направляющих станины
- Блок крепления резца для наружного точения – 1 шт
- Блок крепления расточного инструмента – 1 шт
- Масляный скиммер (отделитель масло от СОЖ)
- Пневмопистолет для обдува стружки
- Держатель инструмента для обработки по внешнему диаметру
- Держатель инструмента для обработки по внутреннему диаметру
- Держатель инструмента для обработки торцов
- Держатель сверла
- Комплект втулок для сверления внутренних отверстий диаметром 8, 10, 12, 16, 20, 25, 32
- Устройство автоматического зажатия заготовки
- Устройство подачи прутковых заготовок
- Воздушный компрессор
- Пневматическая система для управления защитной дверью
- Датчик инструмента
- Интерфейс для роботизированного манипулятора
- Автоматическое отключение питания
- Пневматический пистолет
- Устройство для резки под высоким давлением 20 бар
- Оптическая линейка
- Блокировка защитной двери
