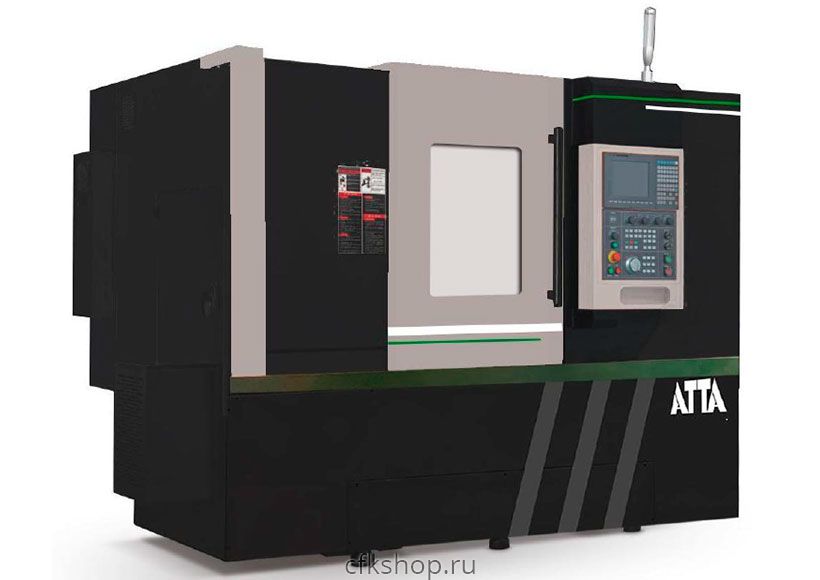

Токарный обрабатывающий центр с ЧПУ ATTA HLA GP
Характеристики товара
- ZС/X без задней бабки с инструментальным суппортом + приводной инструмент.
- Предназначен для обработки малоразмерных деталей. Есть приводной инструмент. Прост в использовании.
- Станина станка полностью отлита из чугуна с добавлением полимерной крошки, который обладает хорошими антивибрационными свойствами, обеспечивая лучшее сопротивление и меньшую деформацию станка.
- Наклонная под углом 45° конструкция станины, большой суппорт и инструментальный стол расположены под наклоном, что облегчает работу станка и удаление стружки.
- Реализовано функция виртуальной оси Y по средствам интерполяций осей X-C.
Компоненты станка:
- Система ЧПУ Fanuc/SYNTEC Япония/Тайвань
- Приводы Fanuc/SYNTEC Япония/Тайвань
- Шпиндель Kenturn/Тайвань
- Втулка шпинделя Jinchen/Китай
- Подшипник шпинделя NACHI Япония
- Приводной блок инструментального суппорта Chengsheng/Yuteng Китай
- ШВП PMI/HIWIN Тайвань
- Патрон Zhongyi/Kepute Китай
- Направляющие качения PMI/HIWIN Тайвань
- Серводвигатель оси ХZ Lianqi Тайвань
- Гидравлическая система JIAMI Китай
- Автоматическая система смазки YUPU Китай
- Электрокомпоненты CHNT Китай
Характеристики станка:
| Модель | HLA-400GP | HLA-500GP |
| Макс. Ø заготовки над станиной, мм | 350 | 350 |
| Макс. Ø заготовки над суппортом, мм | 140 | 140 |
| Макс. длина обрабатываемой детали, мм | 300 | 300 |
| РМЦ, мм | нет | нет |
| Макс. Ø обработки, мм | 350 | 350 |
| Сквозное отверстие шпинделя, мм | 56 | 75 |
| Размер шпинделя и патрона, мм | 45 | 51 |
| Размер шпинделя / | А2-5 | А2-6 |
| Мощность основного привода, кВт | Syntec - 5,5/7,5 | Syntec - 7,5/11 |
| Тип задней бабки | нет | нет |
| Конус задней бабки | нет | нет |
| Угол наклона станины, ° | 45 | 45 |
| Максимальная скорость шпинделя, об/мин | 6000 | 4500 |
| Крутящий момент шпинделя | 1500/8000 | 1500/8000 |
| Номинальный/ макс., Н*М | 36/54 | 36/54 |
| Ход по оси Х, мм | 980 | 980 |
| Ход по оси Z, мм | 350 | 350 |
| Ось Y | нет | нет |
| Скорость перемещения по оси X/Z, м/мин | 25 | 30 |
| Толщина направляющих X/Z, мм | 30 | 30 |
| X сервомотор, Н*М | 8,4 | 8,4 |
| Z сервомотор, Н*М | 8.4 | 8.4 |
| Крутящий момент на суппорте, Н*М | 8,4 | 8,4 |
| Точность позиционирования, мм | ± 0,003 | ± 0,003 |
| Повторяемость, мм | ± 0,003 | ± 0,003 |
| Приводной инструмент | ER25/3000 | ER25/3000 |
| Мощность приводного инструмента | 1.7 | 1.7 |
| Крутящий момент приводного инструмента, Н*М | 8/30 | 8/3 |
| Кол-во инструмента, шт | 1-5 | 1-5 |
| Размер инструмента, мм | ⌀20*20 |
|
| Кол-во шпинделей, шт | 1 | 1 |
| Вес, кг | 2200 | 2200 |
| Размеры станка, мм | 2300х1400х1800 | 2300х1400х1800 |
| Общая потребляемая мощность, кВт | 11 | 14 |
- Система ЧПУ SYNTEC 22TA-E
- Оси XZC
- Станина чугунная с наклоном 45° с линейными направляющими
- Шпиндель высокоточный
- Гидравлический зажим заготовки – патрон

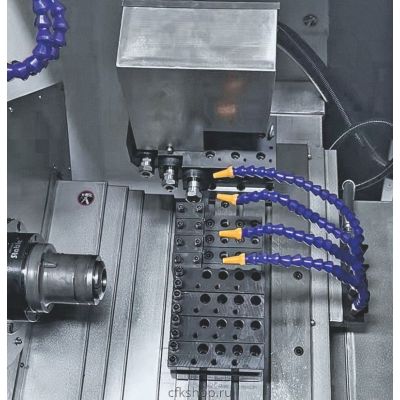

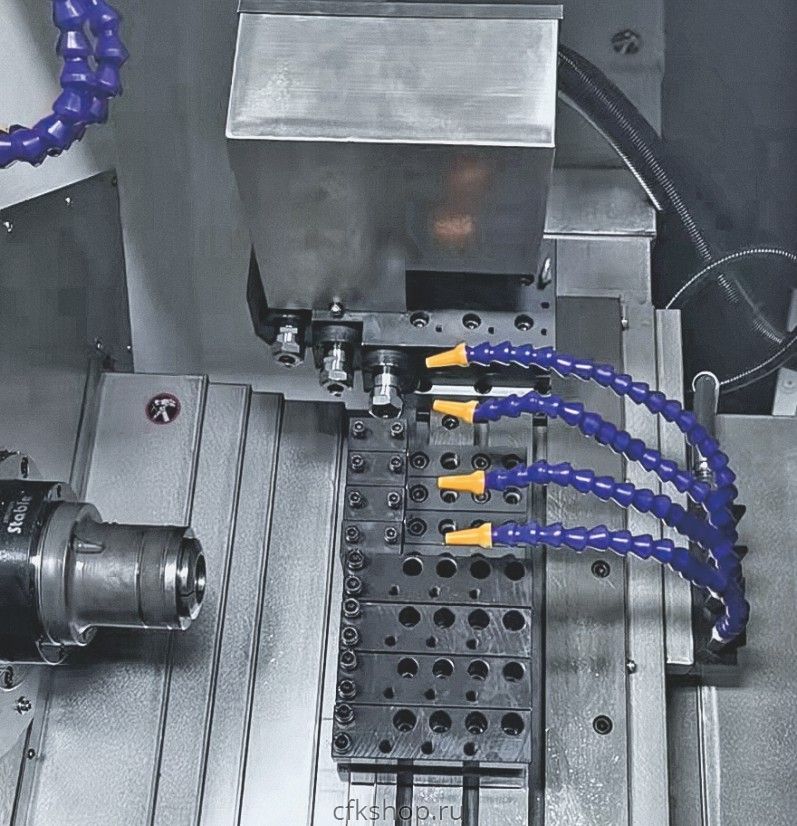

- Инструментальный стол (суппорт до 5 поз.)
- Исполнение инструментального стола радиальное или осевое
- Приводной инструмент - да
- Задняя бабка - нет
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Замок передней двери с помощью датчика
- Замок боковой двери на болтах
- Трансформатор 380В (3 фазы встроенный)
- Кондиционер электрощита
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке.
- ленточный конвейер для стружки
- подача СОЖ через револьвер 10 бар
- автоматический податчик прутка
- сепаратор масла от СОЖ
- система привязки инструмента
- удалитель масляного тумана
- пневматическая дверь
