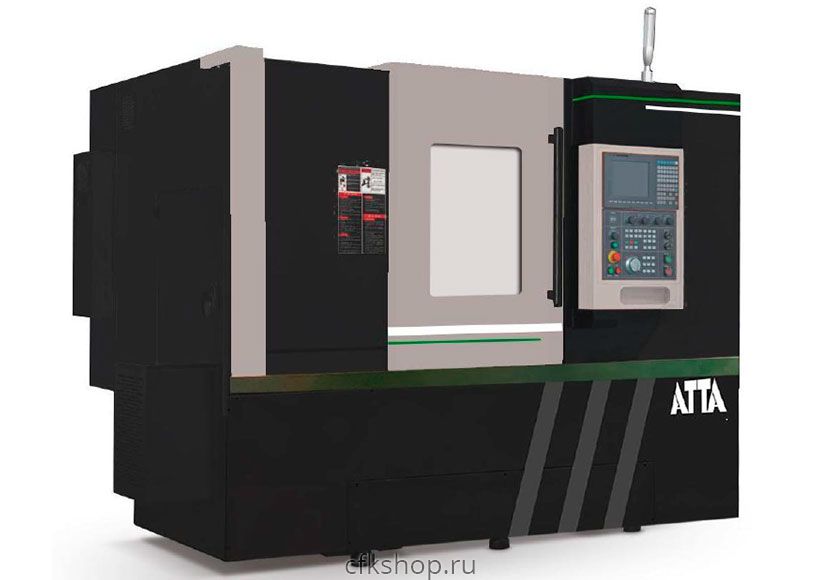

Токарный обрабатывающий центр с ЧПУ ATTA HLA SR
Характеристики товара
- ZС/Z1C1/X/Y C контр-шпинделем + Y револьверная голова.

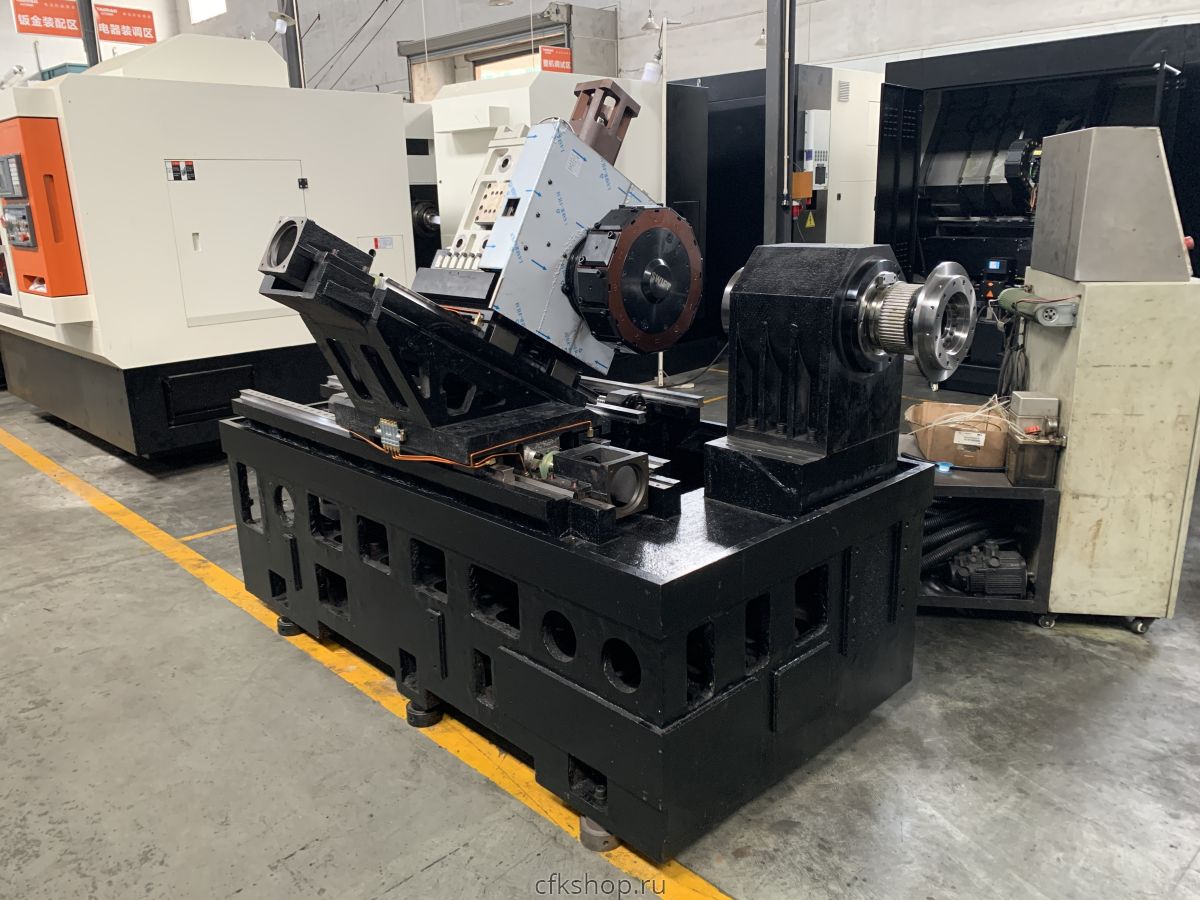

- Основная конструкция корпуса, включая основание, суппорт, шпиндельную головку, каретку, противошпиндель, заднюю бабку и т.д., полностью изготовлены из литого чугуна Meehanite, обеспечивающего продолжительный срок службы без деформаций.

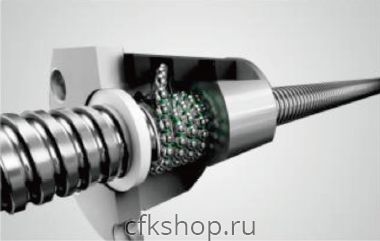

- Высокопроизводительный серводвигатель приводит в действие предварительно натянутый шариковый винт.
- На обоих шпинделях используются линейные направляющие роликового типа.
- Вспомогательный шпиндель оснащен встроенным двигателем, который может осуществлять непрерывную обработку от передачи заготовки к следующей операции.
- Стандартная конфигурация подразумевает индексацию 0,001° по оси C, а опции включают контурную обработку.
Компоненты станка:
- Система ЧПУ Syntec / Fanuc Тайвань/Япония
- Сервопривод шпинделя Syntec / Fanuc Тайвань/Япония
- Сервопривод осей подачи Syntec / Fanuc Тайвань/Япония
- Сервопривод револьверной головки Syntec / DELTA Тайвань/Япония

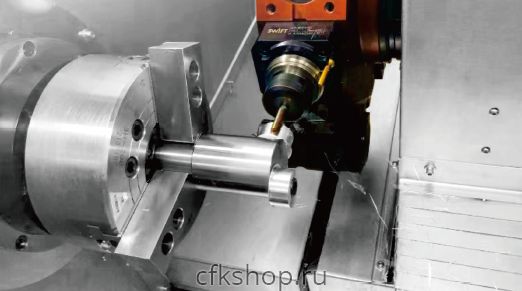

- Сервопривод приводного инструмента Syntec / Fanuc Тайвань/Япония
- Шпиндель KENTURN Тайвань
- Подшипники Япония NACHI
- Направляющие Тайвань PMI
- Винт Тайвань PMI
- Револьверная головка Тайвань Jingangxin/SAUTER
- Гидроцилиндр Zhongyi/Kepute Китай 10 и 8 дюймов
- Полый гидравлический патрон Autogrip Тайвань 10 и 8 дюймов
- Гидравлическая система JIAMI Китай
- Автоматическая система смазки YUPU Китай
- Насос подачи СОЖ WANQIAN Китай
- Электрические компоненты Schneider Франция
Характеристики станка:
| Модель | HLA-680SR | HLA-860SR |
| Макс. Ø заготовки над станиной, мм | 600 | 780 |
| Макс. Ø заготовки над суппортом, мм | 400 | 500 |
| Макс. длина обрабатываемой детали, мм | 620 | 800 |
| РМЦ, мм | нет | нет |
| Макс. Ø обработки, мм | 400 | 650 |
| Сквозное отверстие шпинделя, мм | 66 / 56 | 88 / 66 |
| Размер шпинделя и патрона, мм | 51/45 | 75 / 51 |
| Размер шпинделя / | А2-6/А2-5 | А2-8 / А2-6 |
| Мощность основного привода, кВт | FANUC&Syntec 11/15 | FANUC 15/18.5 |
| Тип задней бабки | нет | нет |
| Конус задней бабки | нет | нет |
| Угол наклона станины, ° | 30 | 45 |
| Макс. скорость шпинделя, об/мин | 4500 | 4500 |
| Крутящий момент шпинделя | 1500/8000 | 1500/8000 |
| Номинальный/ макс., Н*М | 72/108 | 98/147 |
| Ход по оси Х, мм | 230 | 350 |
| Ход по оси Z, мм | 770/650 | 1050 |

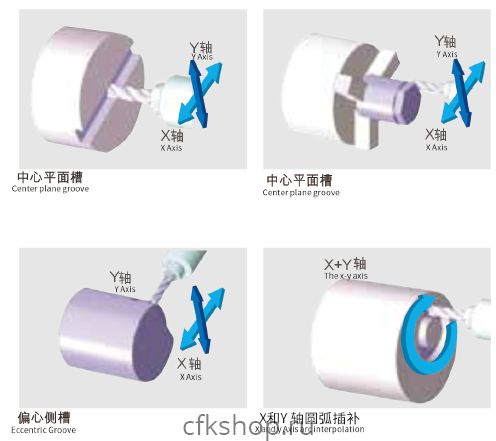

| Ось Y, мм | ±45 | ±75 |
| Точность позиционирования, мм | ±0,003 | ±0,003 |
| Повторяемость, мм | ±0,003 | ±0,003 |
| Приводной инструмент | BMT45 | BMT65 |
| Мощность приводного инструмента | 3.1 | 5.9 |
| Крутящий момент приводного инструмента, Н*М | 15/45 | 28/76 |
| Кол-во инструмента, шт | 15 | 12 |
| Размер инструмента, мм | 20*20 | 25*25 |
| Кол-во шпинделей, шт | 2 | 2 |
| Вес, кг | 4800 | 7000 |
| Габариты, мм | 3100х1900х2000 | 6000х2300х2550 |
| Потребляемая мощность, кВт | 33 | 43 |
- Система ЧПУ SYNTEC 22TA-E

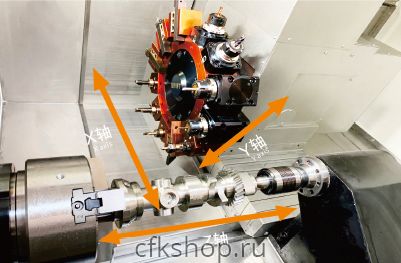

- Оси XZZ1СC1Y + приводной инструмент

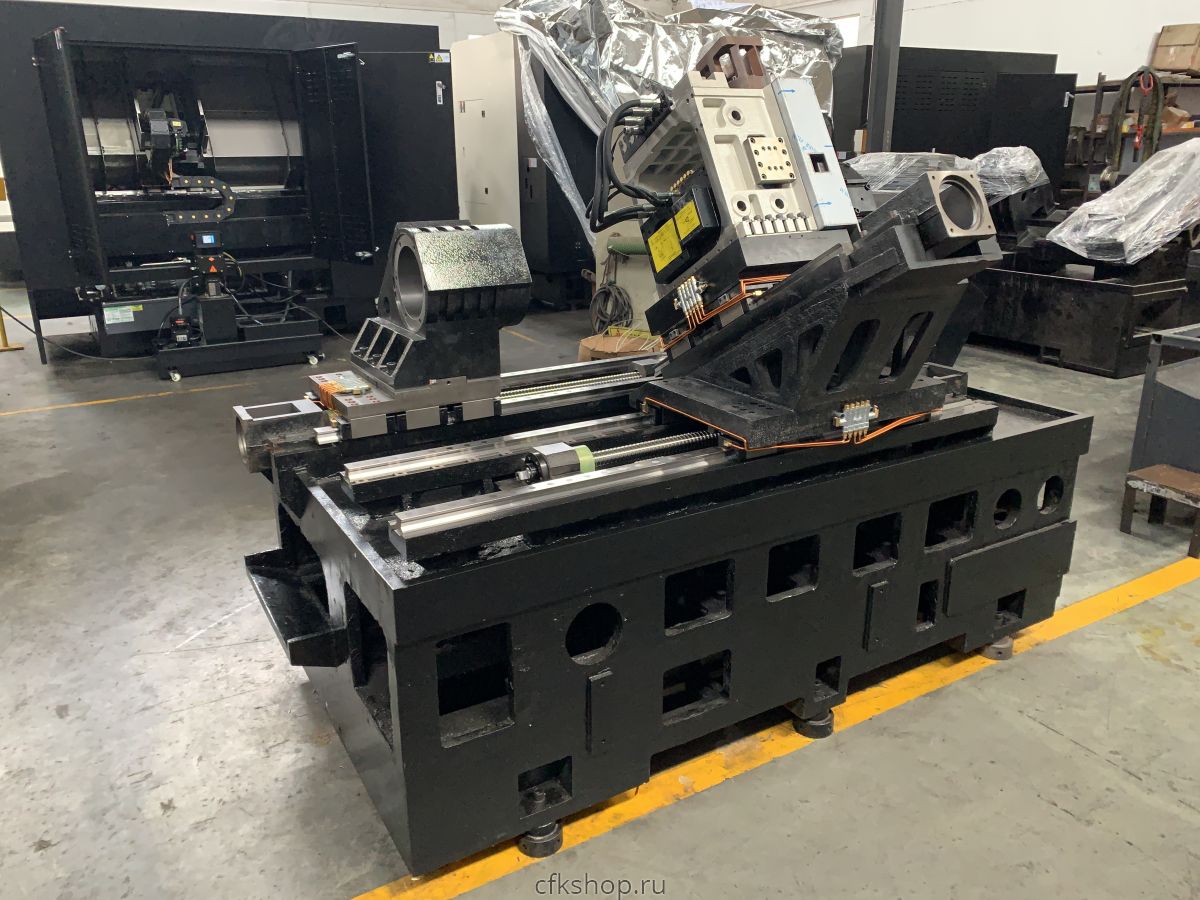

- Станина наклонная, чугунная с линейными направляющими
- Шпиндель высокоточный
- Гидравлический 3х кулачковый патрон

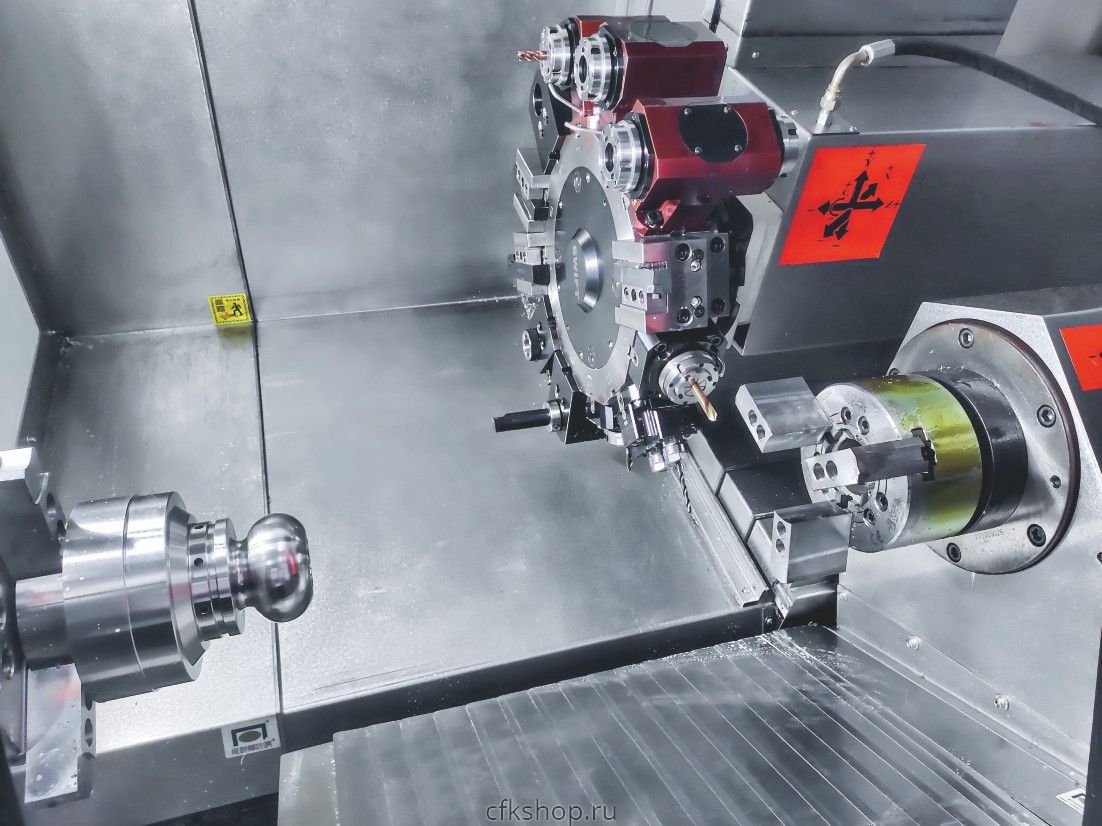

- Револьверная голова приводная
- Задняя бабка
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Конвейер для сбора стружки
- Кабинетная защита станка
- Телескопическая защита направляющих станины
- Трансформатор
- Масляный скиммер (отделитель масло от СОЖ)
- Пневмопистолет для обдува от стружки
- Уловитель деталей
- Револьверная головка на 15 позиций ВМТ45
- Приводной блок BMT55 осевой (90°)
- Приводной блок BMT55 радиальный (0°)
- Вытяжка масляного тумана (вытягивает масляный туман из рабочего пространства)
- Барфидер
- Система измерения заготовки
- Система привязки инструмента
- Установка контроллера Fanuc 0i-TF
- Револьверная головка SAUTER BMT55
- Система привязки инструмента
- Кондиционер электрошкафа
- Пневматическая дверь
