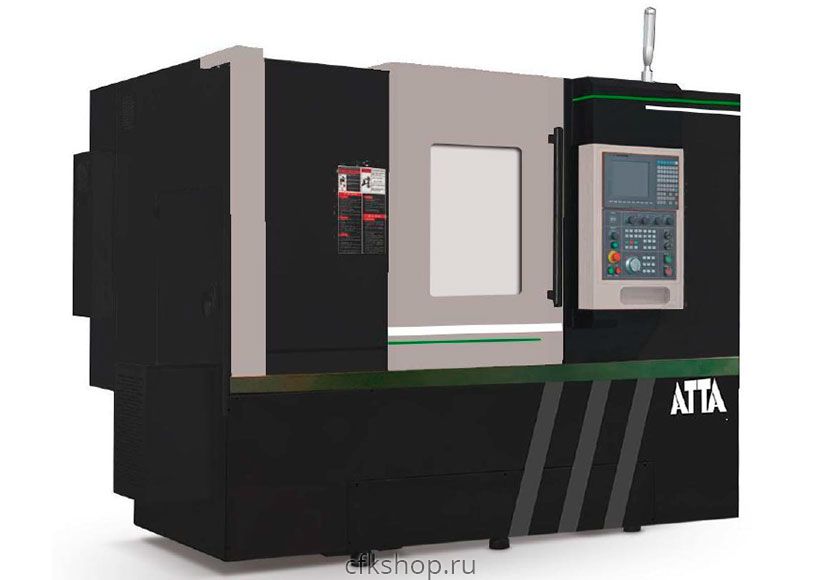

Токарный обрабатывающий центр с ЧПУ ATTA HLA С
Характеристики товара

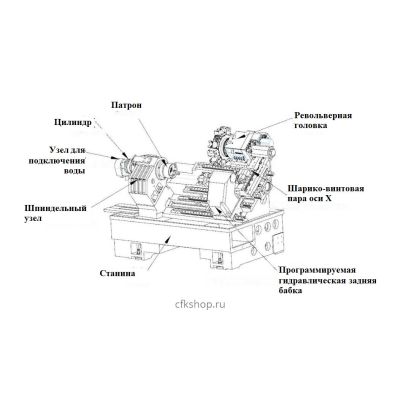

Компоненты станка:
- Система ЧПУ Fanuc/SYNTEC Япония/Тайвань
- Приводы Fanuc/SYNTEC Япония/Тайвань
- Шпиндель Kenturn/Тайвань
- Втулка шпинделя Jinchen/Китай
- Подшипник шпинделя NACHI Япония
- Приводной блок Chengsheng/Yuteng Китай
- ШВП PMI/HIWIN Тайвань
- Патрон 6 дюймов Zhongyi/Kepute Китай
- Направляющие качения PMI/HIWIN Тайвань
- Серводвигатель оси ХZ Lianqi Тайвань
- Гидравлическая система JIAMI Китай
- Автоматическая система смазки YUPU Китай
- Электрокомпоненты CHNT Китай
Характеристики станка:
| Модель | HLA-400C | HLA-500C | HLA-650C | HLA-800C | HLA900C |
| Макс. Ø заготовки над станиной, мм | 580 | 580 | 600 | 780 | 880 |
| Макс. Ø заготовки над суппортом, мм | 280 | 280 | 400 | 500 | 600 |
| Макс. длина обрабатываемой детали, мм | 390 | 390 | 700 | 920 | 920 |
| РМЦ, мм | 500 | 500 | 500 | 1000 |
|
| Макс. Ø обработки, мм | 340 | 340 | 420 | 650 | 650 |
| Сквозное отверстие шпинделя, мм | 56 | 66 | 66 | 88 | 105 |
| Размер шпинделя и патрона, мм | 45 | 51 | 51 | 75 | 91 |
| Размер шпинделя / | А2-5 | А2-6 | А2-8 | А2-8 | A2-11 |
| Мощность основного привода, кВт | 7.5/11 | FANUC - 11/15 | FANUC - 11/15 | FANUC - 15/18,5 | FANUC - 15/18.5 |
| Тип задней бабки | Гидравлическая программируемая | Гидравлическая программируемая | Гидравлическая программируемая | Гидравлическая программируемая | Гидравлическая программируемая |
| Конус задней бабки | MT#5 | MT#5 | MT#4 | MT#5 | MT#5 |
| Угол наклона станины, ° | 40 | 40 | 30 | 45 | 45 |
| Ход задней бабки, мм | 50-500 | 50-500 | 50-600 | 200-2100 |
|
| Давление задней бабки, Па | 5-25 | 5-25 | 5-25 | 5-30 |
|
| Макс. скорость шпинделя, об/мин | 6000 | 4500 | 4500 | 2500 | 2200 |
| Крутящий момент шпинделя | 1500/8000 | 1500/8000 | 1500/8000 | 1500/8000 | 1500/8000 |
| Номинальный/ макс., Н*М | 49/73 | 72/108 | 72/108 | 98/147 | 98/147 |
| Ход по оси Х, мм | 220 | 220 | 300 | 350 | 350 |
| Ход по оси Z, мм | 500 | 500 | 750 | 1050 | 1050 |
| Ось Y | нет | нет | нет | нет |
|
| Приводной инструмент | BMT45 | BMT45 | BMT55 | BMT65 | BMT65 |
| Мощность приводного инструмента | 3.1 | 3.1 | 3.1 | 5.9 | 5.9 |
| Крутящий момент приводного инструмента, Н*М | 15/45 | 15/45 | 15/45 | 28/76 | 28/76 |
| Точность позиционирования, мм | ±0,003 | ±0,003 | ±0,003 | ±0,003 |
|
| Повторяемость, мм | ±0,003 | ±0,003 | ±0,003 | ±0,003 |
|
| Кол-во инструмента, шт | 12 | 12 | 12 | 12 | 12 |
| Размер инструмента, мм | central high 80mm | central high 80mm | central high 115mm | 25*25 | 25*25 |
| Кол-во шпинделей, шт | 1 | 1 | 1 | 1 | 1 |
| Вес, кг | 3800 | 3800 | 4500 | 7000 | 7000 |
| Габариты, мм | 2600х1700х1900 | 2600х1700х1900 | 2900х2000х2000 | 6000х2300х2550 | 6000х2300х2550 |
| Потребляемая мощность, кВт | 20 | 20 | 25 | 38 |
|
- Система ЧПУ SYNTEC 22TA-E
- Оси XZC
- Станина чугунная, наклонная с линейными направляющими
- Шпиндель высокоточный
- Гидравлический зажим заготовки – патрон

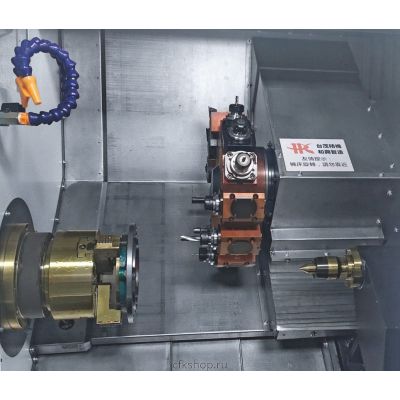

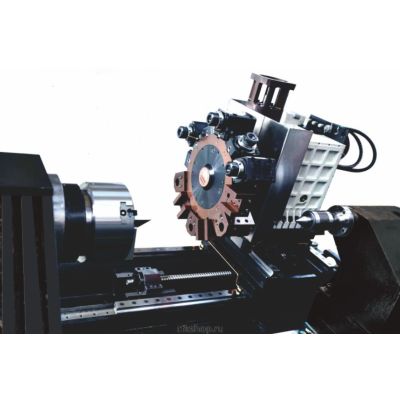

- Револьверная голова на 12поз.
- Приводной инструмент - да
- Задняя бабка - да
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Масляный скиммер (отделитель масла от СОЖ)
- Пневмопистолет для обдува стружки
- 3-кулачковый гидравлический патрон
- Конвейер для сбора стружки
- Автоматическая система смазки
- Кабинетная защита станка
- Телескопическая защита направляющих станины
- Блок для крепления инструмента для наружного точения - 2 шт.
- Блок для крепления инструмента для расточки – 2 шт.
- Блок приводной осевой – 1 шт.
- Блок приводной радиальный – 1 шт.
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке.
- ленточный конвейер для стружки
- подача СОЖ через револьвер 10 бар
- автоматический податчик прутка
- сепаратор масла от СОЖ
- система привязки инструмента
- удалитель масляного тумана
- пневматическая дверь
