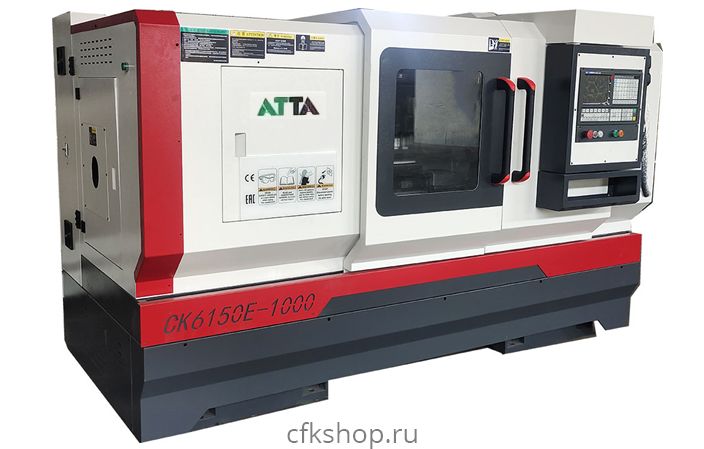

Токарный станок с ЧПУ ATTA CK6150E-1000
Характеристики товара
Производитель:
Код производителя:
Артикул
Габариты (д*ш*в):
4800x1600x1700 мм
Вес, кг:
4000
Система ЧПУ:
GSK (опц. FANUC или SIEMENS)
Точность позиционирования по оси Z, мм:
0.04
Скорость шпинделя, об/мин:
30-1500
Перемещение по оси X, мм:
320
Перемещение по оси Z, мм:
3000
Ширина станины, мм:
450
Макс. длина заготовки, мм:
1000
Точность обработки:
IT6 - IT7
Торец шпинделя:
C8/D8
Макс. диаметр обработки над суппортом, мм:
280
Мощность шпинделя, кВт:
7.5
Диаметр пиноли задней бабки, мм:
75
Конус пиноли задней бабки:
МТ5
Диаметр шпинделя, мм:
82
Повторяемость по оси Z, мм:
0.02
Повторяемость по оси Х, мм:
0.012
Точность позиционирования по оси Х, мм:
0.02
Ход пиноли задней бабки, мм:
150
Макс. вес заготовки, кг:
800
Размер сечения инструмента, мм:
25х25
Быстрая подача по оси X, мм/мин:
4000
Быстрая подача по оси Z, мм/мин:
6000
Серводвигателя по оси X, Нм:
6
Серводвигателя по оси Z, Нм:
10
Качество обработки, мкм:
Ra 1,6 - 2,5
Макс. диаметр заготовки над станиной, мм:
500
Отклонение от круглости, мм:
≤ 0,01
Высота центра, мм:
260
Биение шпинделя, мм:
0.01
Главная передача:
3-х ступенчатая переменная скорость
Диаметр и шаг шарикового винта по оси X, мм:
25х5
Диаметр и шаг шарикового винта по оси Z, мм:
40х10
Диапазон подачи оси X/Z:
1
Дискретность по осям X/Z, мм:
0.001 / 0.001
Конус шпинделя, мм:
Метрическая 90 мм 1:20
Обороты двигателя, об/мин:
1440
Патрон с ручным зажимом (опц. – гидравлический):
250
Расстояние по вертикали между центром шпинделя и опорной поверхностью инструмента, мм:
28
Резцедержатель с электроприводом (опц. – револьверная головка):
вертикальный 4-позиционный (горизонтальный 6-позиционный)
Точности позиционирования резцедержателя, мм:
0.01
Цена по запросу ₽
Описание
Рабочая зона станка
Стандартная комплектация
1) Система управления GSK 2) Сервопривод
3) Главный привод Lu an (China)
4) Частотный преобразователь Laeg (China)
5) ШВП Best precision (China)
6) Подшипник шпинделя и ШВП ZWZ (China)
7) Резцедержатель с электроприводом Changzhou (China)
8) Система смазки Nanjing (China)
Дополнительная комплектация
1) 4-х кулачковый патрон 250 мм2) 6- позиционная горизонтальная револьверная головка
3) 8- позиционная горизонтальная револьверная головка
4) Подшипники NSK (Япония)
5) 3-х кулачковый гидравлический патрон 250 мм (без отверстия)
6) 3-х кулачковый гидравлический патрон 250 мм (с проходным отверстием)
7) 3-х кулачковый гидравлический патрон 200 мм (без отверстия)
8) 3-х кулачковый патрон гидравлический 200 мм (с проходным отверстием)
9) Гидравлическая задняя бабка
10) Кондиционер электрического шкафа
11) Привод пиноли
12) Сервомотор главного привода
13) Подвижный или неподвижный люнет
14) Главный привод мощностью 9 кВт
15) Контроллер Siemens 828D или Fanuc 0i MF5
