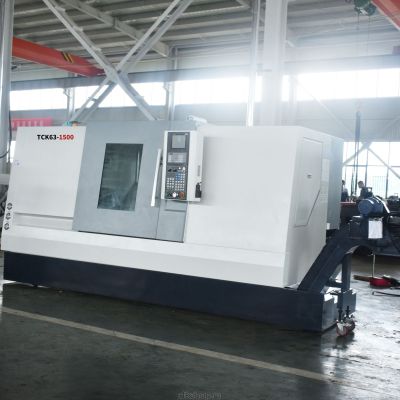

Токарный станок с ЧПУ Handemo TCK63-1500
Характеристики товара
Конструкция наклонной станины с углом наклона 45 градусов повышает точность станка, способствует более эффективной работе оператора во время установки оснастки, а также оптимизирует отвод стружки и подачу охлаждающей жидкости.

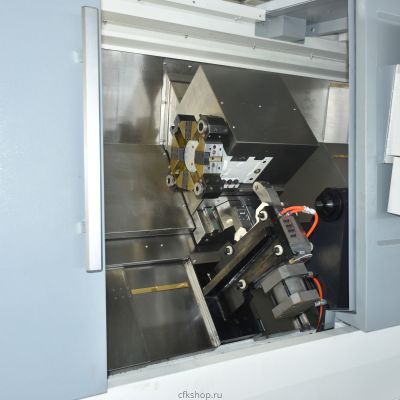

12 – позиционная револьверная головка (XnlongTaixin). Трехсоставная плоскозубчатая муфта позволяет индексировать инструментальный диск, не выдвигая его. Также она обеспечивает высокую точность и жесткость фиксации.
Двухнаправленное вращение обеспечивает наименьшее время индексирования и, благодаря этому уменьшает время простоя, ускоряет смену инструмента и делает цикл обработки детали более коротким, устойчива к повреждениям во время столкновений, высокий крутящий момент, термостабильная, благодаря внутреннему охлаждению.
Роликовые преднатянутые направляющие “HIWIN” благодаря большой рабочей поверхности соприкосновения минимизируют деформации из-за воспринимаемых нагрузок и гарантируют очень высокую жесткость и грузоподъемность во всех 4-х направлениях действия нагрузки. Линейные перемещения серии RG обеспечивают высокую производительность в особо точном производстве и имеют больший ресурс в сравнении с шариковыми направляющими.
Шлифованные ШВП фирмы “NSK/NMC” обладают высокой точностью и прочностью. В передачах с преднатягом отсутствует «мёртвый ход», то есть свободное перемещение (в некоторых пределах) винта при неподвижной гайке. Отсутствие «мёртвого хода» приводит к уменьшению динамических нагрузок и увеличению точности движения звеньев ШВП.
Автоматическая система смазки рельсовых направляющих и ШВП позволяет эксплуатировать оборудование круглосуточном режиме работы. Проста в обслуживании и программировании по частоте и времени впрыска позволяет оператору забыть о проблеме смазки.
Гидростанция - разумный и оптимизированный дизайн, высококачественная конфигурация компонентов, разработка ведется с несколькими научно-исследовательскими институтами. Поставляется по всему миру.

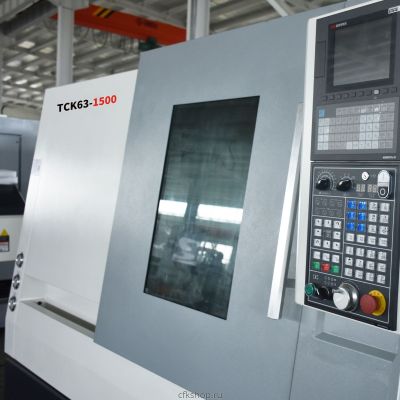

Электрошкаф и Система управления Syntec 22 (MA) (на предлагаемом станке мод. 22 ТА)
Конвейер для стружки цепного типа
2) Главный двигатель СТВ
3) Мотор по оси Х (с тормозом) SYNTEC 23Н*м
4) Мотор по оси Z SYNTEC 23Н*м
5) Шариковый винт по оси X NSK/NMC Ø40*10
6) Шариковый винт по оси Z NSK/NMC Ø50*10
7) Роликовые линейные направляющие по оси X HIWIN/ PMI 45 мм
8) Роликовые линейные направляющие по оси Z HIWIN/ PMI 55 мм
9) Направляющая задней бабки
10) Винтовой подшипник NTN/NACHI/SKF/NSK Z:4072 X:3062
11) Револьверная головка Taiwan Xinlong/Taixin 12 позиций
12) Гидравлический патрон Taiwan AUTOGRIP 10″
13) Гидравлическая задняя бабка
14) Конвейер для стружки CHINA
15) Насос подачи СОЖ СHINA COD2-40T
16) Масляный насос CHINA
17) Гидравлическая станция CHINA
