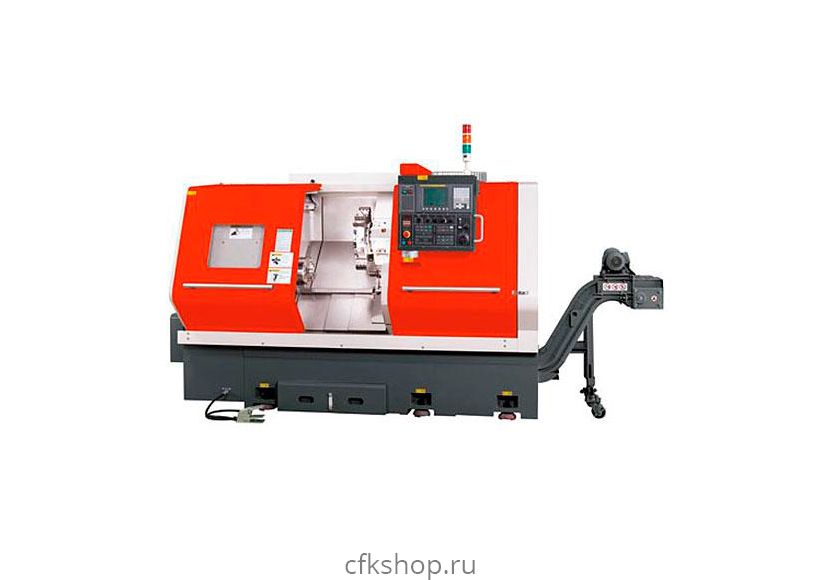

Токарный станок с ЧПУ c наклонной станиной RICHYOUNG RIC-TC250L
Характеристики товара
Производитель:
Код производителя:
RIC-TC250L
Габариты (д*ш*в):
4000x2100x2000 мм
Вес, кг:
6120
Мощность, кВт:
15
Вес (брутто), кг:
6480
Макс. диаметр обрабатываемой детали, мм:
330
Диаметр пиноли задней бабки, мм:
75
Объем бака СОЖ, л:
100
Макс. диаметр обработки над станиной, мм:
600
Перемещение пиноли задней бабки, мм:
648
Внутренний конус пиноли задней бабки:
МТ4
Конус шпинделя:
А2-6
Мощность двигателя подачи СОЖ, кВт:
0.75
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
25
Макс. частота вращения шпинделя, об/мин:
3500
Диаметр сквозного отверстия в шпинделе, мм:
77
Скорость подачи по оси X, мм/мин:
180
Скорость подачи по оси Z, мм/мин:
700
Диаметр обрабатываемого прутка, мм:
65
Макс. длина обрабатываемой детали, мм:
430
Цена по запросу ₽
Описание
Токарные станки с ЧПУ серии TC предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.
Обработку возможно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам. Продольное обтачивание и растачивание при управлении ЧПУ позволяет обрабатывать любую комбинацию типовых поверхностей, даже если их размеры изменяются монотонно.
Наклонная конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок. При наличии приводного инструмента можно производить такие операции как фрезерование, гравирование, маркировку и т. д.
Сравнительные характеристики:
| Модель | TC-250 | TC-250L | TC-250XL |
| Количество осей | 2 оси (стандарт) | ||
| 3 оси (С-ось) (опция) | |||
| Максимальный диаметр над станиной | Ø600мм | ||
| Максимальный обрабатываемый диаметр | Ø330мм | ||
| Максимальная обрабатываемая длина | 430мм | 430мм | 1000мм |
| Наконечник шпинделя | А2-6 | ||
| Диаметр отверстия в шпинделе | Ø77 | ||
| Диаметр прутка | Ø65 | ||
| Диапазон скоростей (об/мин) | 25-3500 | ||
| Скорость вращения приводного инструмента (об/мин) | 25-4000 | ||
| Гидравлический патрон | Ø254мм 10" (стандарт) | ||
| Количество позиций инструмента | LS-240-12 (стандарт) | ||
| Рабочие подачи по оси X, Z (мм/мин) | 180/460 | 180/700 | 180/1000 |
| Ускоренные подачи по оси X / Z (мм/мин) | 30/30 | ||
| Диаметр пиноли | Ø75 | ||
| Перемещение пиноли | 80мм | ||
| Конус | МТ4 | ||
| Перемещение задней бабки | 390мм | 648мм | 1000мм |
| Максимальный размер хвостовика инструмента | 25*25 мм | ||
| Емкость бака гидравлической жидкости | 60л | ||
| Емкость бака охлаждающей жидкости | 100л | ||
| Мотор шпинделя (кВт) | 11/15кВт | ||
| Мощность мотора оси Х | 1,6кВт | ||
| Мощность мотора оси Y | 1,6кВт | ||
| Мощность гидравлического насоса (кВт) | 1,5кВт | ||
| Мощность охлаждающего насоса (кВт) | 750Вт | ||
| Размеры станка, длина, ширина, высота (мм) | 3500х2100х2000 | 4000х2100х2000 | 4700х2100х2000 |
| Вес (нетто/брутто), кг | 5050/5342 | 6120/6480 | 7500/7900 |
Стандартная комплектация
Стандартная комплектация и конструктивные особенности - FANUC 0i-TD контроллер (8.4") цветной дисплей TFT LCD
- Конус шпинделя: A2-6
- Патрон шпинделя: 10" гидравлический 3х кулачковый
- Отверстие в шпинделе: Ø77mm
- Максимальная скорость оборотов шпинделя: 3500 об/мин
- Мотор: αP22i(11kВт/15kВт)
- АС Сервомотор: X-axis(α8Bi)、Z-axis(α8i)
- X、Y, Z-оси: линейные направляющие
- 100 литровая емкость охлаждающей жидкости
- Насос для охлаждающей жидкости
- Программируемая задняя бабка и вращающийся центр MT No. 4
- Конвейер для стружки с тележкой (расположение сбоку)
- Автоматическая система смазки
- 3х цветная аварийная лампа и рабочее освещение
- Инструменты и ящик для инструментов
- Интегрированная гидравлическая часть
- Теплообменник для шкафа управления
- Внутренняя система охлаждения для револьверной головки
- Мягкие/каленые кулачки для шпинделя
Дополнительная комплектация
- Автоматический уловитель деталей
- Устройство автоматической предустановки инструмента
- Устройство ручной предустановки инструмента
- C-ось шпинделя + приводная головка
- VDI 40(25*25mm), 12позиционная, соединение: DIN 5480
- Приводная головка с мотором шпинделя FANUCa2i(2.2kW)
