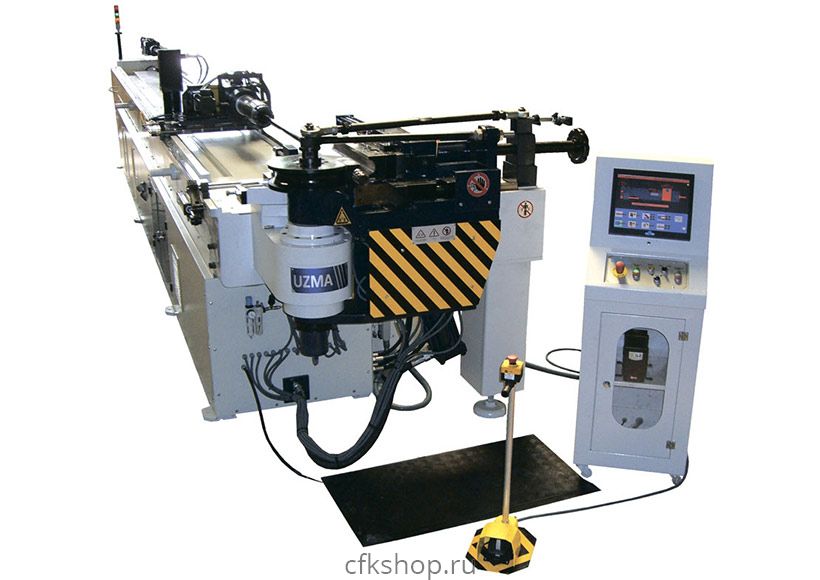

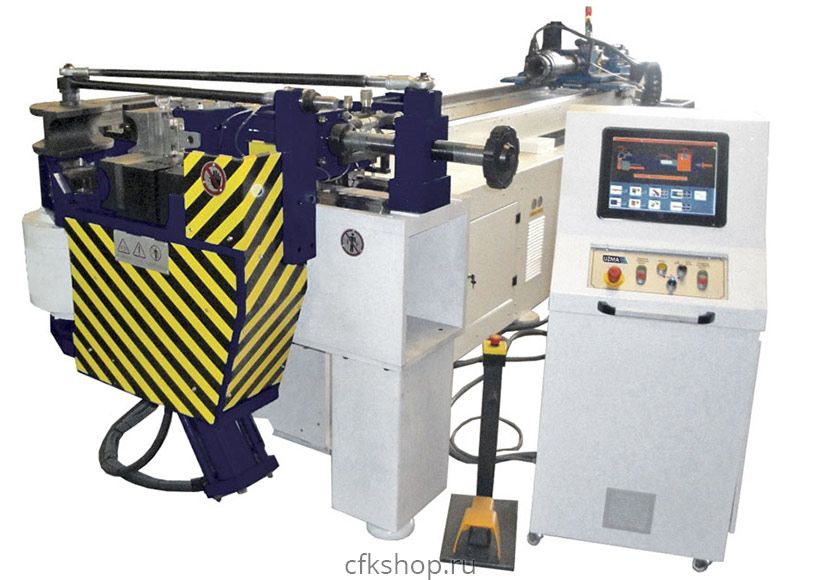

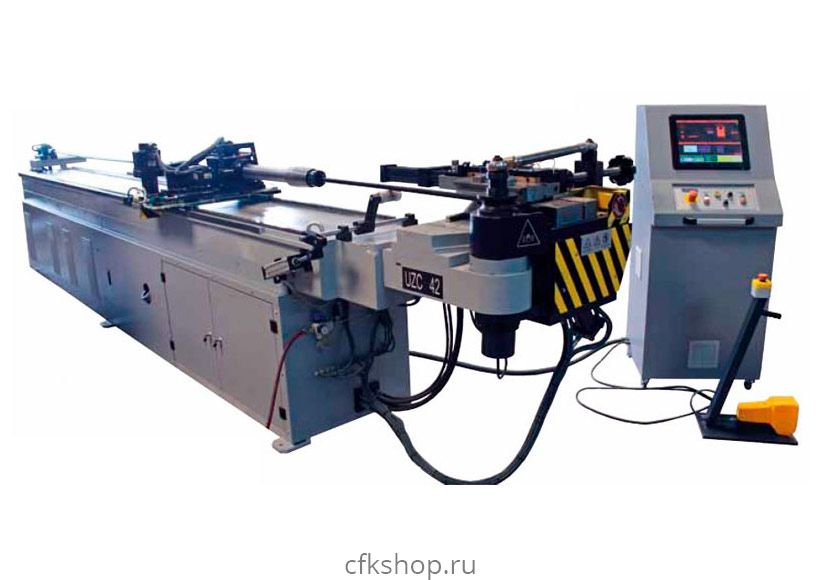

Трубогибочный станок Uzma UZC

Автоматические трубогибы UZMA с ЧПУ серии UZC с 3 или 5 управляемыми осями, позволяют обрабатывать трубы диаметром до 130 мм и являются оптимальным решением для гибки труб в производстве автомобилей, судов, медицинской техники и мебели, благодаря своей точности, гибкости и высокой производительности. Станки серии CNC3 с многоуровневой оснасткой позволяют на одной детали получать несколько гибов с разными радиусами, а так же получать плавную дугу большого радиуса, используя метод гибки через отклоняющий ролик.

Наименование	CNC1 (3 управляемые оси)									CNC2 (4 управляемые оси)				CNC3 (5 управляемые оси)
	UZС 16	UZС 25	UZС 38	UZС 42	UZС 51	UZС 76	UZС 90	UZС 114	UZС 130	UZС 38	UZС 42	UZС 51	UZС 76	UZС 38	UZС 42	UZС 51	UZС 76
Макс. D трубы, мм	16	25	38	42	51	76	90	110	130	38	42	51	76	38	42	51	76
Макс. толщина стенки, мм	2	2	3	3	3	4	4	5	5	3	3	3	4	3	3	3	4
Макс. радиус гибки, мм	250	250	250	250	250	250	250	300	350	250	250	250	250	250	250	250	250
Макс. угол, °	190	190	190	190	190	190	190	190	190	190	190	190	190	190	190	190	190
Скорость гибки, °/сек	48	48	35	35	35	30	30	30	25	50	50	45	35	50	50	45	35
Скорость подачи, мм/сек	1000	1000	1000	1000	1000	800	800	500	500	1000	1000	1000	800	1000	1000	1000	800
Скорость вращения, °/сек	210	210	210	210	210	140	140	60	60	210	210	210	140	210	210	210	140
Мощность привода, кВт	11	11	11	11	11	15	18	22	30	11	11	11	11	11	11	11	11
Длина оправки, мм	2500	2500	3250	3250	3250	3500	4000	4000	4500	3900	3900	3900	3900	3900	3900	3900	3900
Допуски гибки	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1
Допуски подачи и вращения	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1
Объем масла, л	100	120	120	120	120	160	160	180	200	140	140	140	140	140	140	140	140
Макс. давление гидравлики, бар	142	190	190	190	190	220	240	240	270	200	200	200	200	200	200	200	200
Масса, кг	2700	2700	2850	2850	3000	3500	4500	6000	6500	5000	5000	5500	6500	5200	5200	5700	6700
Длинна, мм	4000	4000	5000	5000	5000	5500	5750	6000	6000	6300	6300	6300	6300	6300	6300	6300	6300
Ширина, мм	1400	1400	1500	1500	1500	1700	1850	2200	2500	1600	1600	1600	1600	1600	1600	1600	1600
Высота, мм	1400	1400	1400	1400	1500	1600	1600	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000

Полностью автоматическое управляемое ЧПУ устройство подачи и поворота	Мат безопасности	Гидравлический дорн	ПК с ОС Windows
Основная страница	Страница ручных операций	Страница симуляции	Страница симуляции
